1-5
1

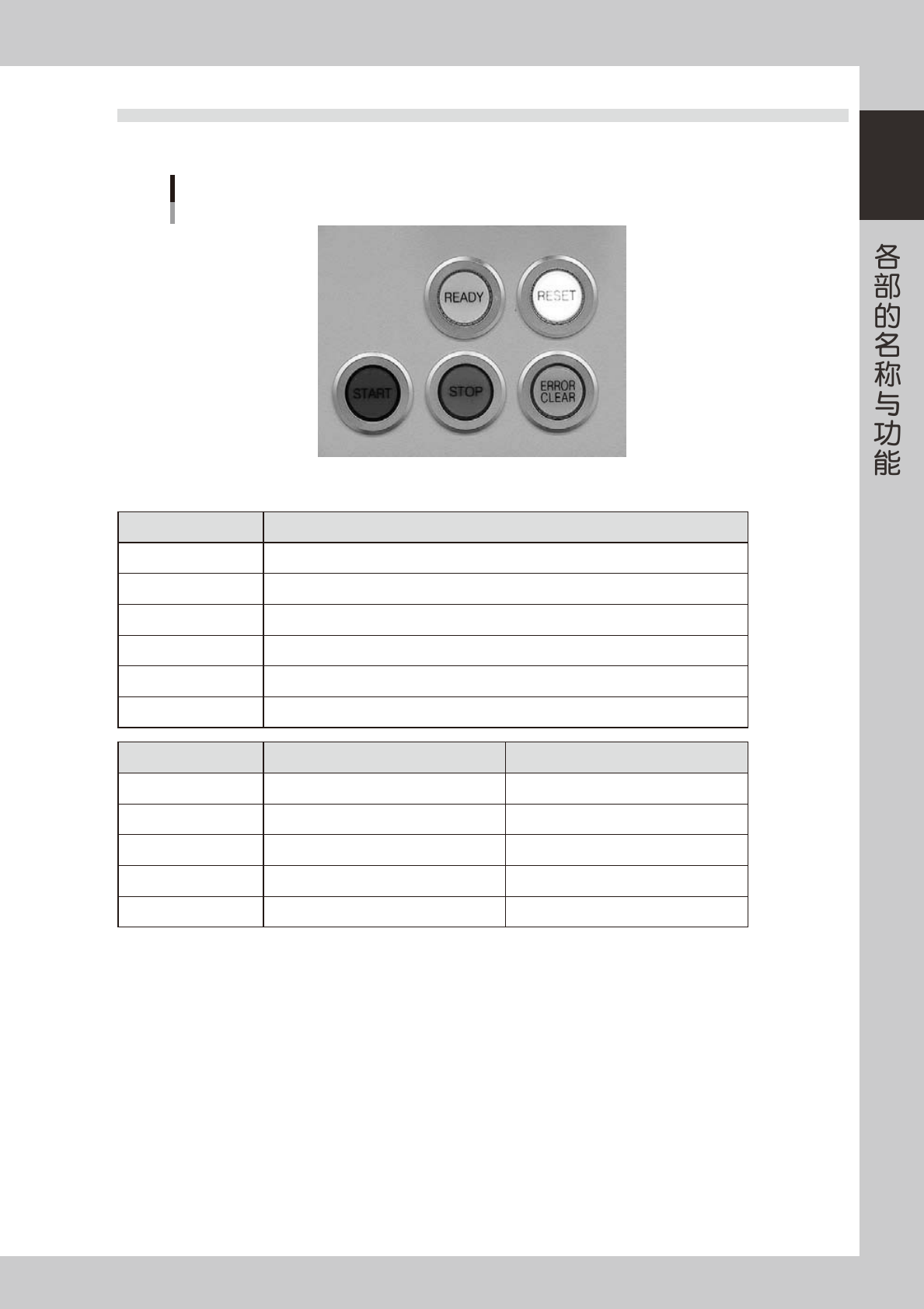

2.1 操作面板按钮
下面，介绍操作面板的按钮。
操作面板按钮
65103-L3-00
■ 操作面板按钮的功能和状态
按钮名称 功能
READY
解除紧急停机，使伺服使能。
RESET
停止运行，返回生产准备状态。
START
根据基板程序开始自动运行。
STOP
中断运行。( 用 [START] 按钮重新开始运行。)
ERROR CLEAR
关闭出错时鸣响的蜂鸣器和关闭警告画面。
EMERGENCY STOP
按此按钮，印刷机进入紧急停机状态。想要解除时只需向右旋转。
按钮名称 熄灯 亮灯
READY
·伺服停止 ( 电机动力为关闭状态 ) ·伺服使能 ( 电机动力为开启状态 )
RESET ·
通常运行、停机时
·
完成复位时
START
·停机时 ·通常运行时
STOP
·通常运行时 ·发生错误时
ERROR CLEAR
·通常运行时 ·发生错误时
1-6
1
2.2 键盘与鼠标
作为标准配置，本机配备了用于操作和编辑数据的键盘和鼠标。选择操作显示屏上的按钮和参数时，只需将光标
对准后点击鼠标左键即可。
键盘与鼠标
收起鼠标和鼠标垫的状态
65104-L3-00
2.3 触摸式液晶屏 ( 选配 )
选配了触摸式液晶屏的印刷机，可以不必用键盘和鼠标，直接用手指触摸液晶屏上的图标和参数来操作机器。
触摸式液晶屏
选配
65105-L3-00
c
注意
严禁用尖状物点击液晶屏表面，或强击液晶屏，以免损坏。使用时，用手指轻轻触摸液晶屏进行操作。
1-7
1
3.印刷部
通过采用可以对印压等进行反馈控制的刮刀头和高刚性印刷工作台，从而实现了高精度、高速度的印刷。
3.1 刮刀头与印刷工作台
刮刀头与印刷工作台
1
2
3
6
4
5
65106-L3-00
1. 刮刀头
使刮刀上下 (SZ 轴方向 )、前后 (SY 轴方向 ) 移动。3S 刮刀还可以向 R 方向作轻微转动。
2. 刮刀架
通过 2 根螺钉可以很容易地安装刮刀。
3. 网板固定夹
使网板框固定在印刷部。网板固定夹左右各有 2 个 ( 共４个 )。
使用小网板时，在里侧的两个固定夹处装上专用连接器后使用。
4. 网板固定夹开关
向左、右转动可以松开、夹固网板固定夹。
5. 网板 ( 用户自备件 )
通过调节网板止动销的位置，可以使用各种尺寸的网板。
有关网板尺寸与网板止动销位置之间的关系，请参阅附录“2.适用网板”。
6. 把手
在伺服停止状态下用手前后移动刮刀头时，使用右侧的把手。切勿直接用手推动刮刀头部和刮刀。
