2-12
2

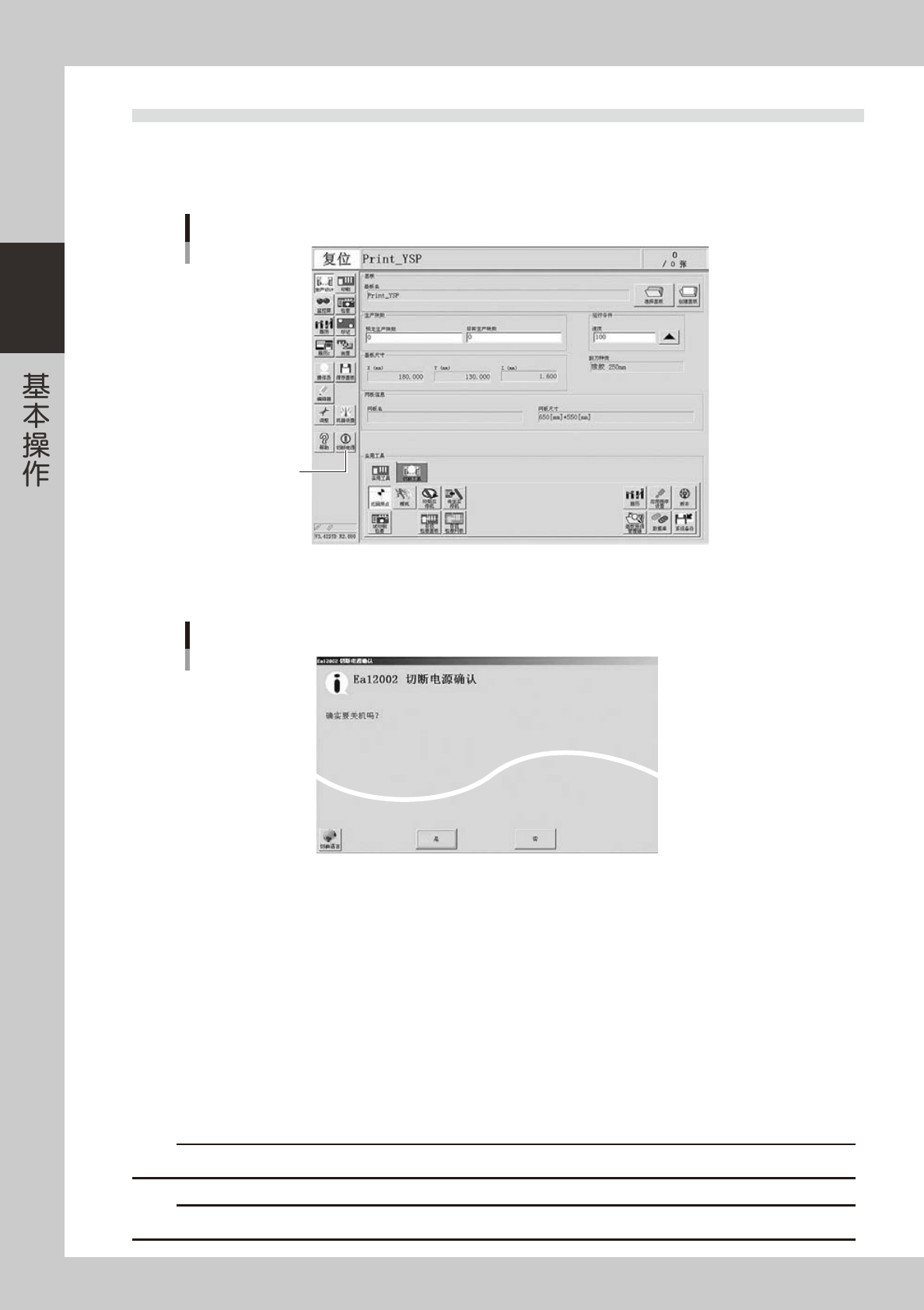

2.3 关机
下面，介绍关闭印刷机电源的方法。
1
按操作画面的 [ 切断电源 ] 按钮。
[切断电源]按钮
[切断电源]按钮
66204-L3-00
2
切断电源的确认对话框显示后，按 [ 是 ] 按钮。
切断电源的确认对话框
66205-L3-00
3
移至原点位置。
显示是否使各轴移至原点位置的确认对话框后，按 [OK] 按钮。
4
显示“已作好切断电源所需的全部准备”对话框后，按 [OK] 按钮。
应用程序自动退出。
e
5
按紧急停机按钮。
显示紧急停机确认对话框后，按紧急停机按钮，再按 [OK] 按钮。
6
切断印刷机的电源。
画面显示可以切断电源后，向左旋转印刷机的主控开关至 OFF。
c
注意
无视关机顺序，强制切断电源，是导致数据和机器受损的重要原因。
c
注意
关闭电源后，想要重新启动印刷机时务必间隔 2 秒钟以上。无视操作顺序，强制启动，会导致启动发生故障。
2-13
2
3.操作画面的说明
本章节，介绍操作画面的基本构成、数据的输入方法。
3.1 操作画面的基本构成
操作画面由“状态区”、“按钮区”、“自由区”构成。

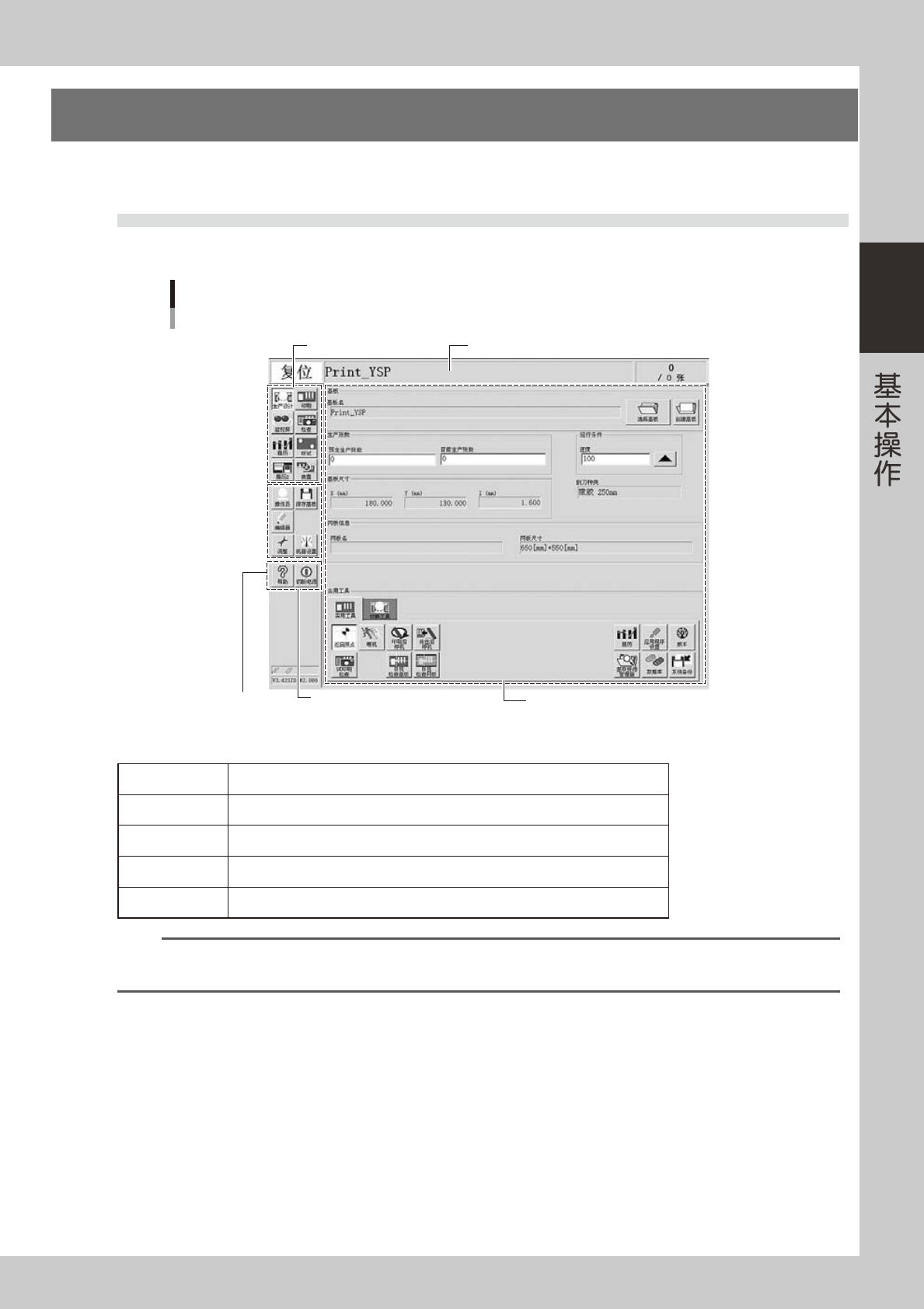

画面构成例
选择基板后的生产设计画面
按钮区1
按钮区2 按钮区3
状态区
自由区
66206-L3-00
■ 画面上的区域
状态区 左端显示印刷机的当前状态，中央显示选择的基板名，右端显示基板的生产张数。
按钮区
1
可以选择操作用的主要菜单。随所选按钮，“自由区”的画面内容自动切换。
按钮区
2
启动辅助功能的按钮。
按钮区
3
设有打开帮助画面的 [ 帮助 ] 按钮和关闭印刷机电源的 [ 切断电源 ] 按钮。
自由区 显示由菜单按钮选择的操作画面。
参考
使用按钮区的菜单按钮，可以将自由区切换到与按钮对应的操作画面。
各操作画面的按钮功能与设置项目的详细内容，请参阅第 3 章〜第 6 章的内容。
2-14
2
3.2 各种按钮与输入框
可以使用操作画面上的各种按钮、选项卡和输入框。

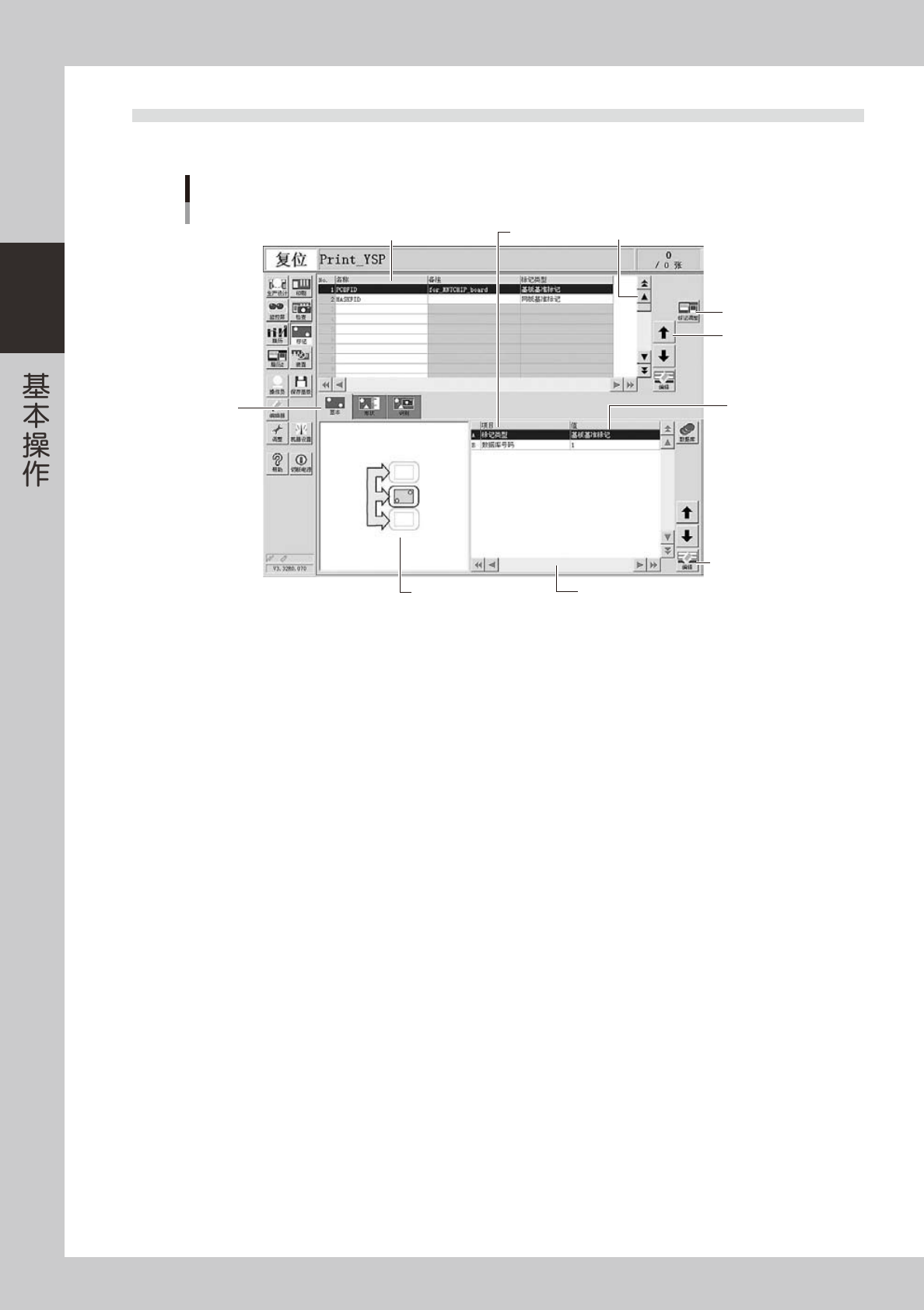

操作画面示例
标记画面
数据No.列表
编辑按钮
1
1
2
3
6
5
4
参数列表
66207-L3-00
1. 滚动条与滚动按钮 ( 纵、横 )
查阅数据 No. 列表、参数列表时，当前画面无法完全显示所有项目时使用。
2. 操作按钮
根据目的，打开下一操作画面和对话框时使用。
3. 行移动按钮
查阅数据 No. 列表、参数列表时，逐行上下移动光标时使用。
4. 参数输入框
选择和输入参数。用键盘操作时，双击即可编辑。
用触摸屏操作时，按画面右下的 [ 编辑 ] 按钮，弹出编辑框后再输入。
5. 选项卡
选择选项卡，可以切换到参数的输入画面。
6. 辅助画面
用插图等形式显示对参数的输入有帮助的信息。参数列表的编号与辅助画面内的字母对应。
