3-18
3
● 监控屏 ：校正
可以确认识别结果和歪斜量，其识别结果包括已识别完的全部基板基准标记、全部局部基准标记、全部网板基准标记的固定
偏移量在内。

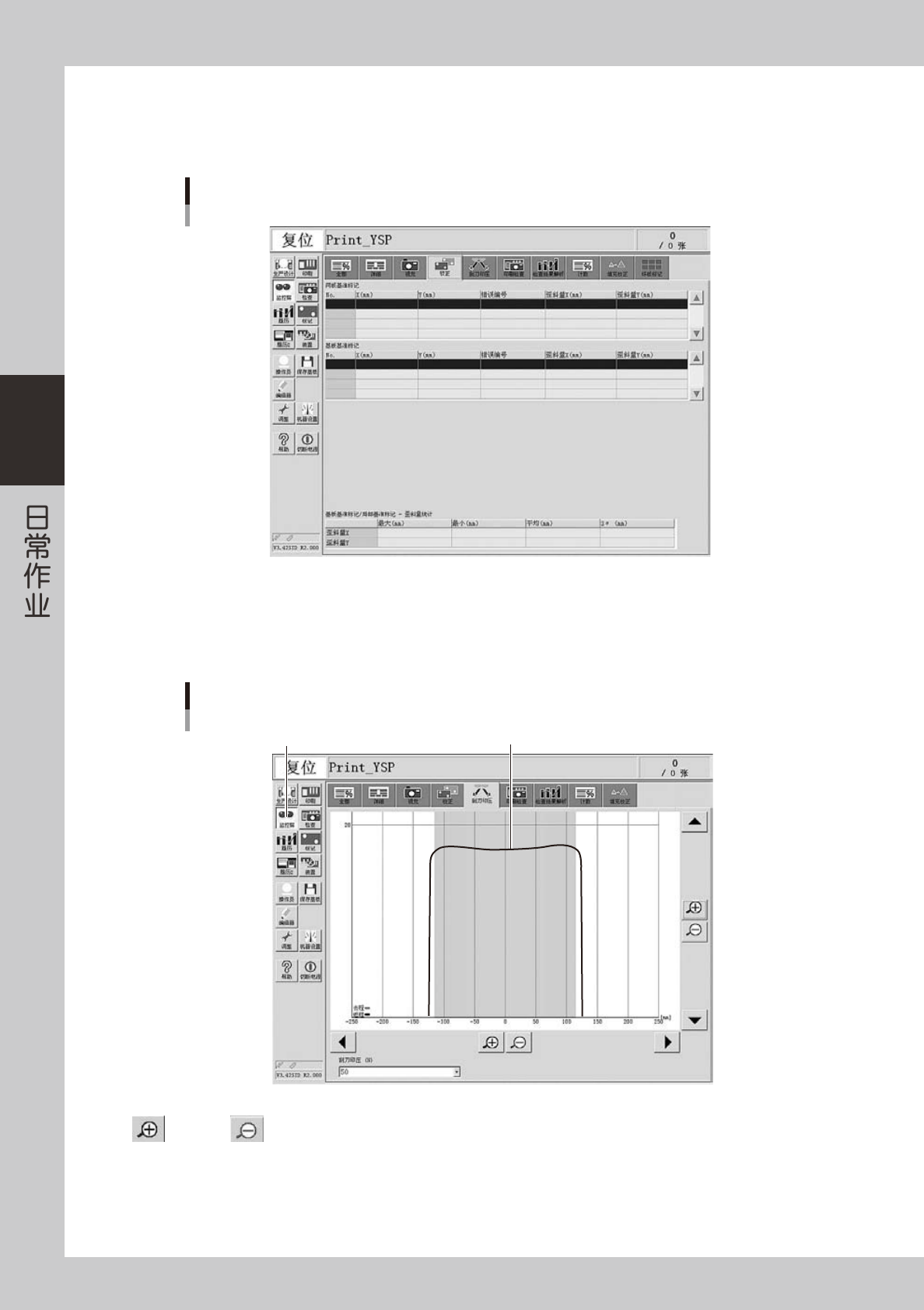

[监控屏] -“校正”画面
66316-L3-00
● 监控屏 ：刮刀印压
用曲线图显示自动运行中的刮刀印压。
横坐标轴表示基板宽度的距离 (mm)，纵坐标轴表示刮刀的印压 (N)。印压极度变化时，必须确认基板的固定状态和表面状态等。
[监控屏] -“刮刀印压”画面
[监控屏]按钮
用曲线图显示刮刀的印压
66317-L3-00
( 放大 )、 (缩小)按钮
放大或缩小曲线图的横坐标轴和纵坐标轴的刻度。
刮刀印压 (N)
设置曲线图纵坐标轴的最大刻度。一般设置为“自动”。
3-19
3
● 监控屏 ：计数

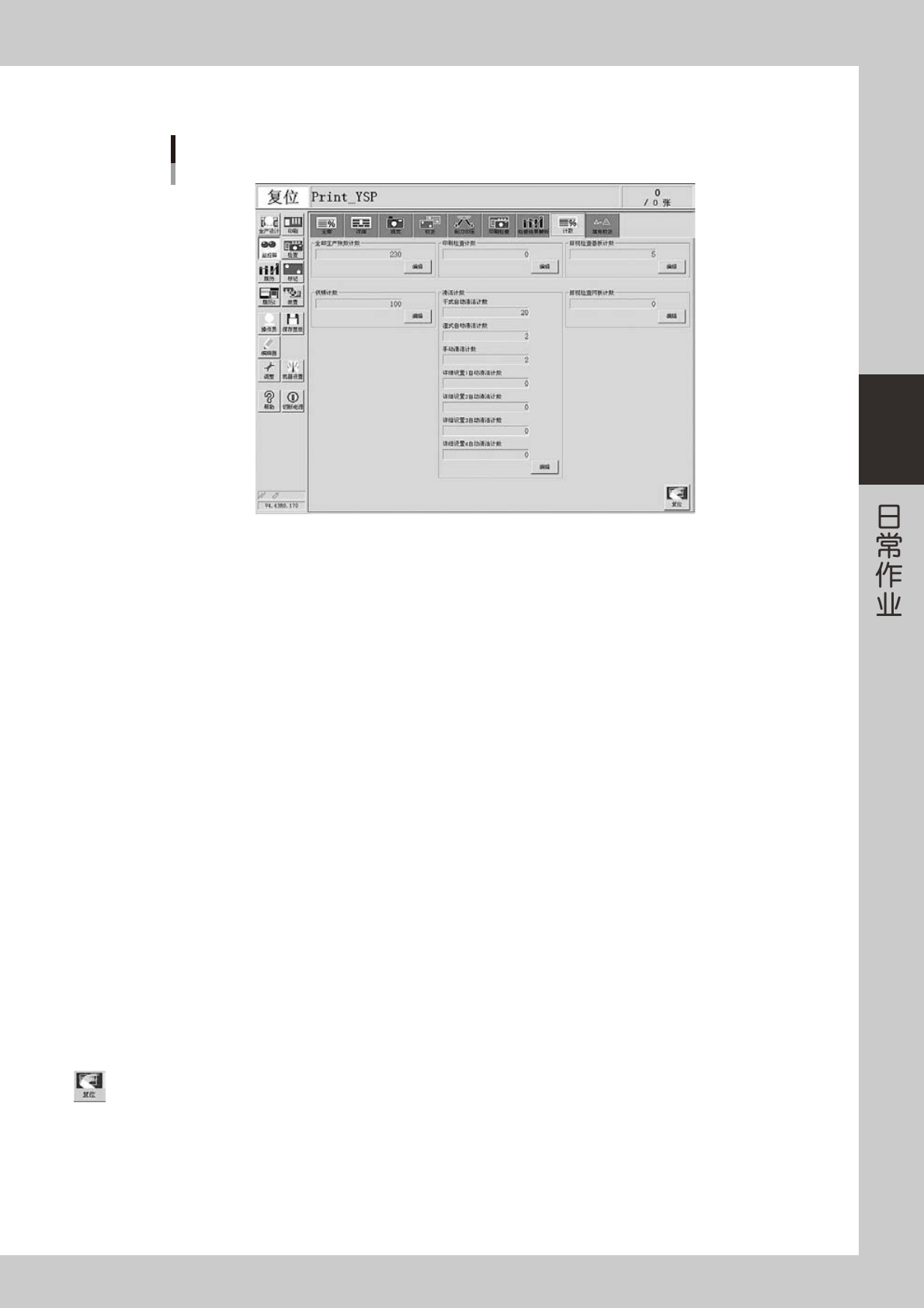

[监控屏] -“计数”画面
66318-L3-00
全部生产张数计数
完成生产的全部基板张数 ( 即使切换基板程序也不会被复零 )。按 [ 编辑 ] 按钮可以更改计数起始数值。
供锡计数
计数以每印刷完 1 张基板为准，数量达到 [ 印刷 ]-“刮刀”画面的“供锡间隔 ( 张 )”设定值后，为供给锡膏，印刷机会暂
时停机。按 [ 编辑 ] 按钮，可更改计数起始数值。
干式自动清洁计数
计数以每印刷完 1 张基板为准，数量达到 [ 印刷 ]-“清洁装置”画面的“干式自动清洁间隔 ( 张 )”设定值后，印刷机自动
进行干式清洁。按 [ 编辑 ] 按钮，可更改计数起始数值。
湿式自动清洁计数
计数以每印刷完 1 张基板为准，数量达到 [ 印刷 ]-“清洁装置”画面的“湿式自动清洁间隔 ( 张 )”设定值后，印刷机自动
进行湿式清洁。按 [ 编辑 ] 按钮，可更改计数的起始数值。
手动清洁计数
计数以每印刷完 1 张基板为准，数量达到 [ 印刷 ]-“清洁装置”画面的“手动清洁间隔 ( 张 )”设定值后，为进行手动清洁，
印刷机会暂时停机。按 [ 编辑 ] 按钮，可更改计数的起始数值。
详细设置 1 〜 4 自动清洁计数
按照在 [ 印刷 ]-“清洁装置”-“详细设置”画面的“基板张数管理 1”选项卡〜“基板张数管理 4”选项卡所设置的清洁条
件进行自动清洁并计数。按 [ 编辑 ] 按钮，可以更改计数的起始数值。
目视检查基板计数
计数以每印刷完 1 张基板为准，数量达到 [ 印刷 ]-“基板”-“详细设置”的“目视检查基板的间隔 ( 张 )”设定值后，为目
视检查基板，印刷机会暂时停机。按 [ 编辑 ] 按钮，可更改计数的起始数值。
目视检查网板计数
计数以每印刷完 1 张基板为准，数量达到 [ 印刷 ]-“网板”-“详细设置”的“目视检查网板的间隔 ( 张 )”设定值后，为目
视检查网板，印刷机会暂时停机。按 [ 编辑 ] 按钮，可更改计数的起始数值。
[复位]按钮
使“计数”画面的全部信息复零。
3-20
3
● 监控屏 ：填充校正
如果将 [ 印刷 ]-“刮刀”-“详细设置”画面的“填充校正”设置为“使用”，则“监控屏”画面会显示“填充校正”选项卡。

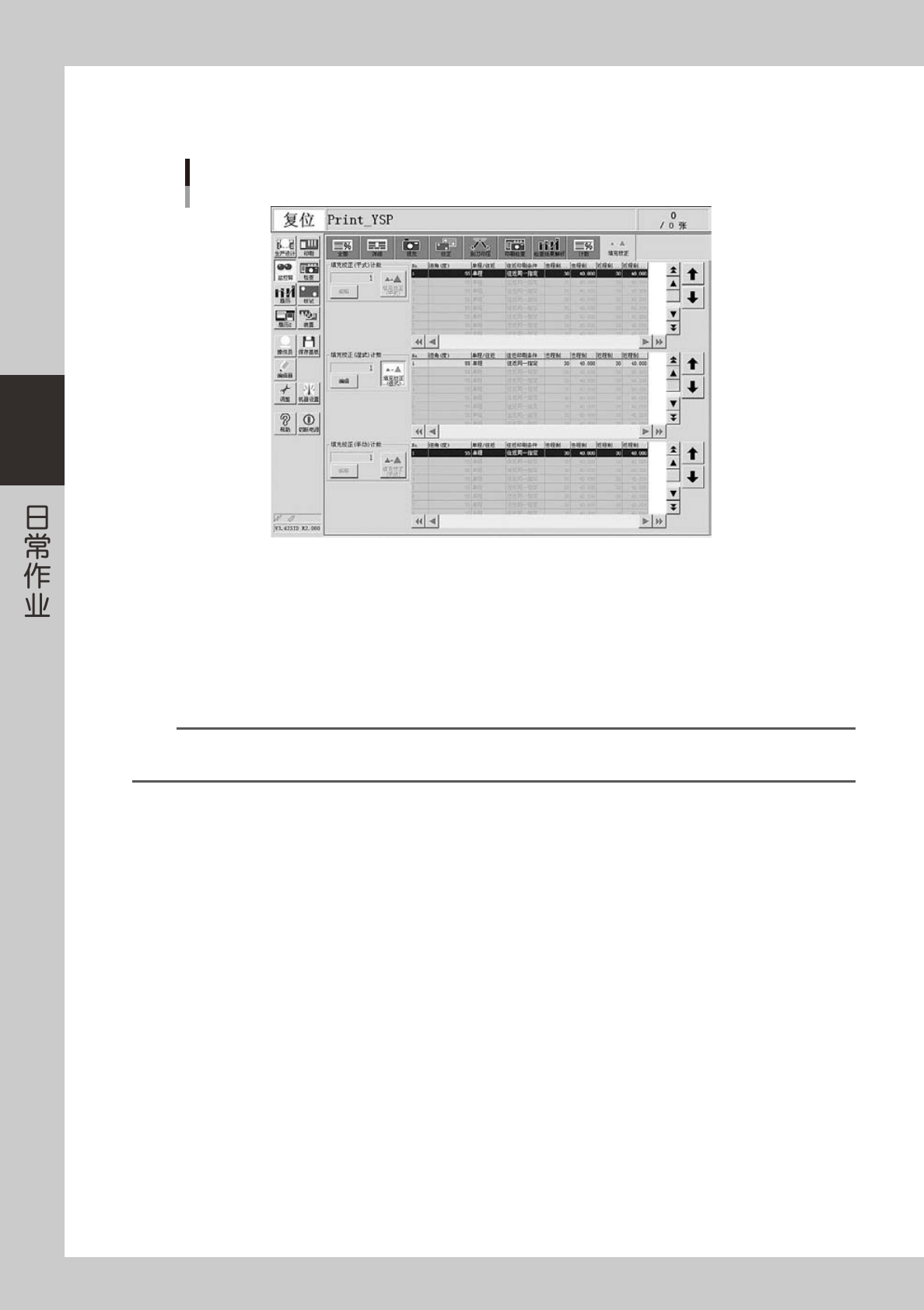

[监控屏] -“填充校正”画面
66319-L3-00
填充校正 ( 干式 ) 计数、填充校正 ( 湿式 ) 计数、填充校正 ( 手动 ) 计数
干式自动清洁、湿式自动清洁或手动清洁后，每进行 1 次填充校正并印刷基板就计 1 次数。该计数到达 [ 印刷 ]-“刮刀”-
“详细设置”的“填充校正次数”( 需进行填充校正的基板张数 ) 时返回到“1”。按 [ 编辑 ] 按钮可以更改计数的起始数值。
[ 填充校正 ( 干式 )]、[ 填充校正 ( 湿式 )]、[ 填充校正 ( 手动 )] 按钮
进行填充校正的过程中，按钮为按下状态，右侧的列表中，正在印刷的行显示为浅绿色。当进行填充校正并印刷的基板达到
指定的填充校正次数时，按钮自动复位，结束填充校正，继续印刷基板 ( 上图为完成湿式自动清洁后，进行填充校正并印刷
第 1 张基板时的状态 )。
参考
清洁方法重复时的优先顺序为“手动清洁”→“湿式自动清洁”→“干式自动清洁”。
详细内容，请参阅第 5 章“6. 清洁装置数据的设置”。
● 监控屏 ：印刷检查
如果使用选配的印刷检查功能，可以在自动运行中显示印刷检查监控屏，以数据和图像的形式确认印刷检查结果。
详细内容，请参阅《YSP、YSP20 选件手册》中的“印刷检查功能”的内容。
● 监控屏 ：网板检查
目前尚未使用。
