1-19 1 5.2 吸入式鼓风机 YSP 印刷机背面下方内部装有吸入式鼓风机。自动清洁时能吸出网板开口部和溢到背面的锡膏。 吸入式鼓风机 吸入式鼓风机用过滤器 逆变器 用十字螺丝刀 拆下此螺钉 65119-L3-00
1-18
1
5.清洁部
5.1 清洁装置
清洁装置，安装在印刷机正面盖板内。用卷纸擦拭印刷网板的开口部和渗漏到背面的锡膏。清洁方式有“自动”
与“手动”2 种，还可以选择使用清洁剂清洁的“湿式”与不使用清洁剂清洁的“干式”。

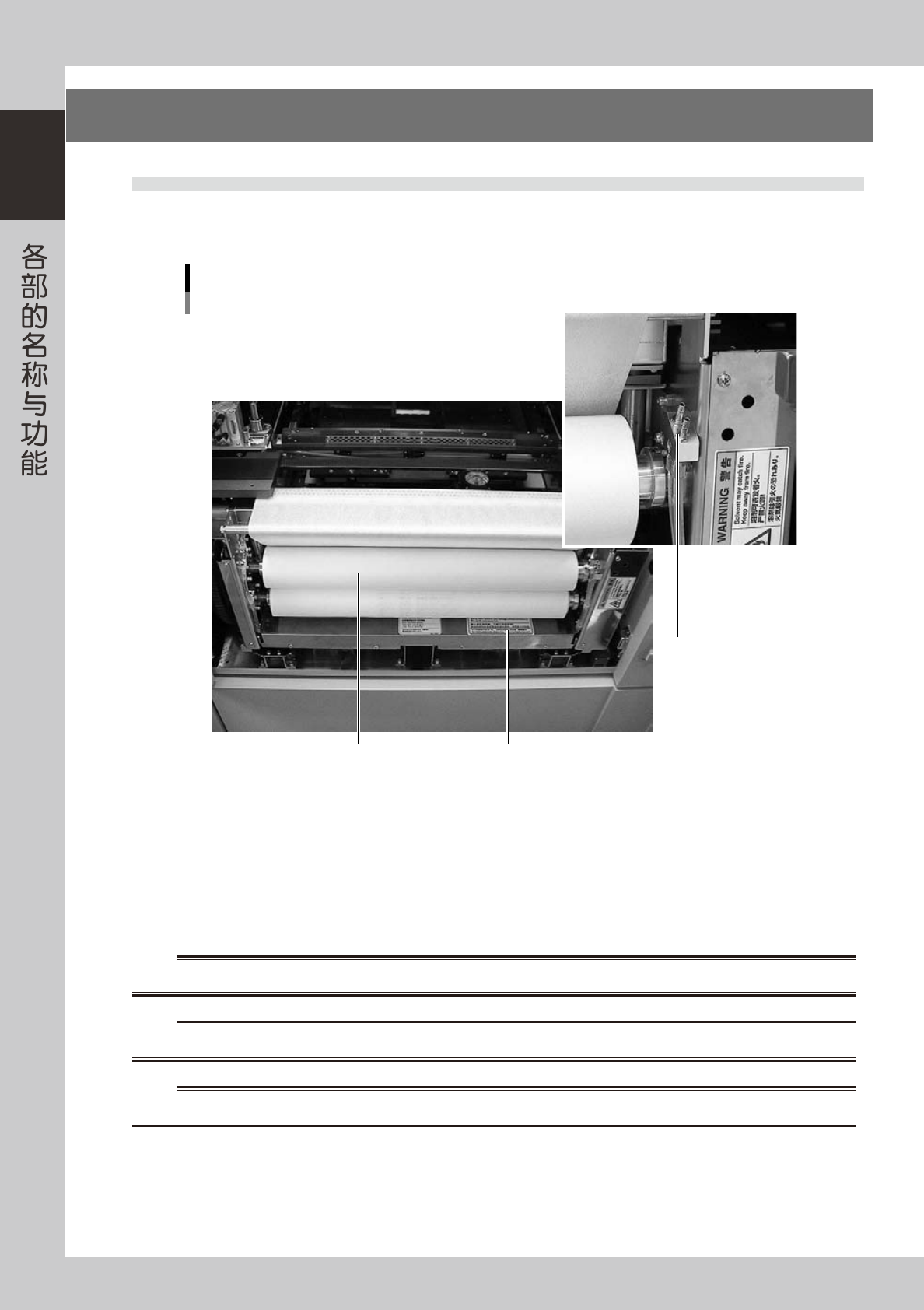

清洁装置与清洁剂箱
1 2
3
65118-L3-10
1. 卷纸
擦拭渗漏到网板背面的锡膏或助焊剂。关于卷纸的更换方法，请参阅第 7 章“3.清洁用卷纸的更换”。
2. 清洁剂箱
装清洁剂的容器。将清洁剂渗入卷纸，边溶解锡膏边清洁网板。使用专用的清洁剂补充瓶插入补充口补充。
3. 清洁剂补充口。
从清洁剂补充口插入专用的清洁剂补充瓶的注嘴补充清洁剂。
w
警告
禁止使用异丙醇和乙醇酒精以外的清洁溶剂。使用其它溶剂，可能引发火灾。
w
警告
禁止使用丙酮。丙酮会使溶剂管和清洁装置老化，还可能导致清洁溶液漏出。使用过的清洁酒精请勿再次使用。
w
警告
使用异丙醇时必须注意，长时间持续吸入可能对人体有危害。
1-19
1
5.2 吸入式鼓风机
YSP 印刷机背面下方内部装有吸入式鼓风机。自动清洁时能吸出网板开口部和溢到背面的锡膏。
吸入式鼓风机
吸入式鼓风机用过滤器
逆变器
用十字螺丝刀
拆下此螺钉
65119-L3-00
1-20
1
6.相机装置
本印刷机装有“基板用相机”和“网板用相机”。“基板用相机”用于识别基板基准标记与焊盘图样，“网板用相机”
用于识别网板背面基准标记与网板开口部。选配锡膏印刷检查功能的印刷机，还装有“印刷检查相机”与照明装置。
进行示教时，这些相机又可作为示教装置使用。
‧
基板用相机与印刷检查相机 ( 选配 )，安装在相机专用的 X 轴 (CX 轴 ) 上，只作 X 方向移动。与 Y 轴连动识别基板表面的
基准标记。
‧
网板用相机，安装在主挡板轴 (MS 轴 ) 上，只作 X 方向移动。与 Y 轴连动识别网板背面的基准标记与网板开口部。
视觉相机装置
1
2
3
65120-L3-10
1. 基板用相机、照明装置
从固定在传送装置上的基板上方识别基板的相机和照明装置。
2. 网板用相机、照明装置
识别网板背面用的相机和照明装置。
3. 检查印刷用相机、照明装置 ( 选配 )
高分辨率广角视觉相机和照明装置。安装在配备印刷检查功能 ( 选配 ) 的 YSP 印刷机上。
关于印刷检查的详细内容，请参阅别册《YSP、YSP20 选件手册》中的“印刷检查功能”。
