3-8
3
4
夹固网板。
边将网板向印刷工作台的里侧和左侧按，边向右转动印刷机右侧的网板固定夹开关，夹固网板。
c
注意
操作时，注意不要被网板固定夹夹住手指。
5

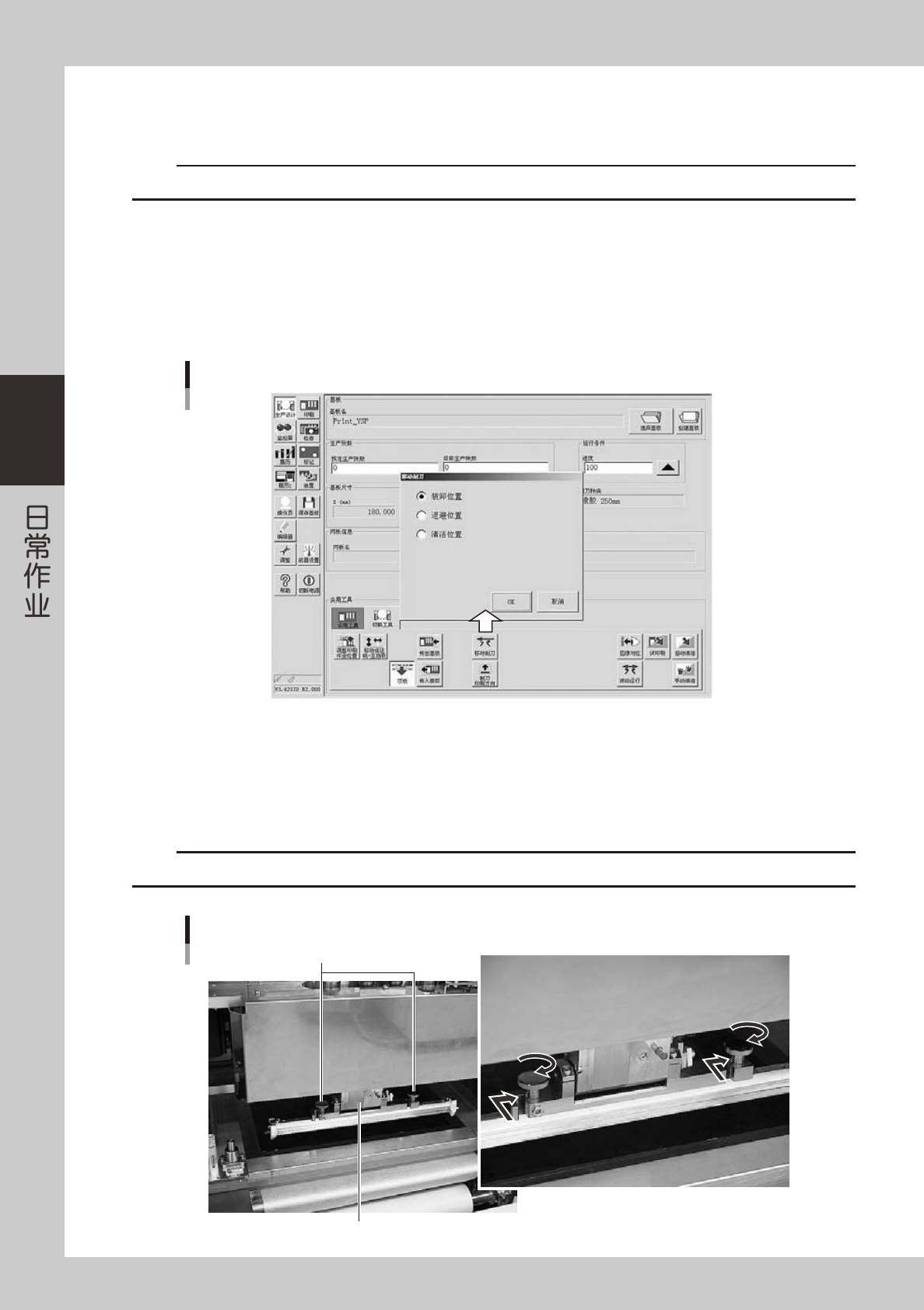

将刮刀头移到“装卸位置”。
1. 关闭上部机门，向右转动紧急停机按钮解除紧急停机状态之后，按 [ 移动刮刀 ] 按钮。
显示选择移动目的位置的对话框。
2. 选择“装卸位置”后，按 [OK] 按钮。
刮刀头移至装卸位置 ( 印刷机正面侧 )。
移动刮刀头
66307-L3-00
e
6
按下紧急停机按钮之后，打开上部机门。
7
将刮刀安装在刮刀头上。
如下图所示，将固定旋钮插入刮刀架螺孔中并拧紧。
c
注意
请务必使用 YSP 印刷机专用的刮刀。
安装3S刮刀
固定旋钮
刮刀架
65308-L3-00
3-9
3
5.1 使用网板连接器时
如果安装尺寸为 600×550 或 550×650 的网板时，必须使用专用的网板连接器 ( 选配 )。
下面，介绍在网板托板的左右安装网板连接器的方法。
网板连接器
左侧用 右侧用
65304-L3-00
e
1
按下紧急停机按钮之后，打开上部机门与正面面板。
2
将刮刀头移到里侧。
使用刮刀头右侧的把手将刮刀头移到方便安装网板的位置。
3
将网板连接器插入指定的位置。
1. 如下图所示，在网板托板面上将网板连接器从里侧向外滑动，使网板固定夹正好位于网板连接器两根
导柱之间。
2. 再向左滑动，使网板连接器最下方的压板 ( 下图中灰色部分 ) 嵌入网板托板切口部。
安装网板连接器
网板连接器(灰色部分)
网板固定夹
导柱
固定旋钮
网板托板
网板托板切口部
65305-L3-00
4
固定网板连接器。
转动固定旋钮固定网板连接器。
3-10
3
5
托起夹板部。
托起网板连接器的夹板部，使其贴在网板固定夹部。网板连接器内装有磁块，可以保持夹板部不下落。
6
安装 L 侧 (X 方向 ) 的止动销。
参照贴在印刷机上的“网板尺寸与网板止动销的位置”标贴，将网板止动销安装在左侧网板托板的指定位置。
7
安装网板。
参照下图所示“网板安装位置”安装网板，并将网板开关旋至 ON 固定网板。
网板连接器
网板安装位置
600 X 550的网板位置
550 X 650的网板位置
固定旋钮
夹板
65306-L3-00
