NPM-DGS
识别可选项数据
4.5
详细形状定义
EJS9AC-MB-04X-09 Page 4-35
4.5.2
缺导线
有复数导线群时，可以按各个导线群分别指定。
说明
导线群中存在导线不足
/
噪音导线时使用。
1
设定各项目。
说明
a)
类型
选择
‘
引脚缺少
’
或
‘
异形引脚
’
｡
b)
位置
/
个数
请设定所选择类型的导线的开始位置和导线
根数。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
导线群
可设定复数
3D
Parts-R040909S-01C00
1
2
NPM-DGS
识别可选项数据
4.5
详细形状定义
Page 4-36 EJS9AC-MB-04X-09

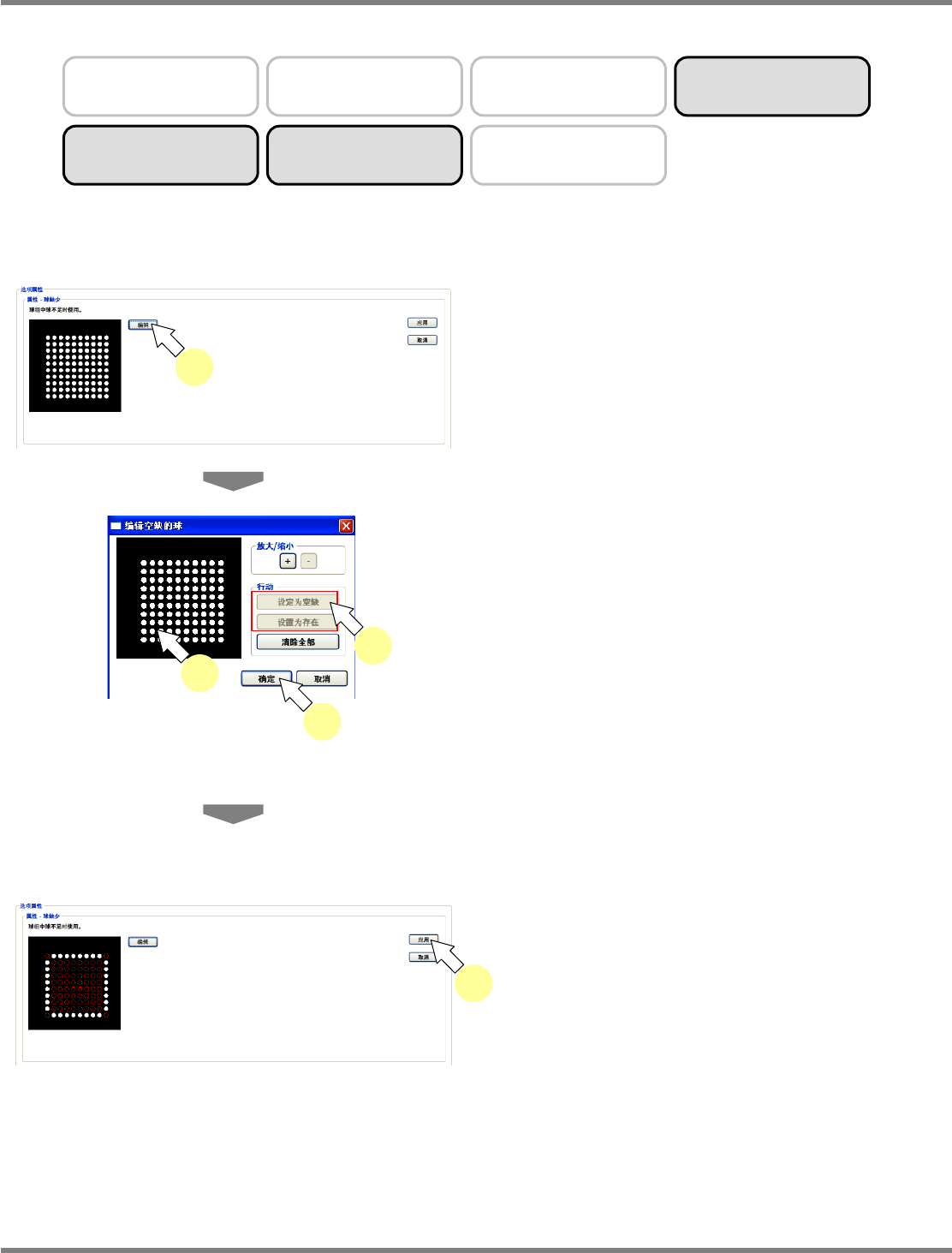

4.5.3
缺球
说明
球形群中球不够时使用。
1
点击
[
编辑
]
。
显示
<
编辑空缺的球
>
画面。
2
指定没有球形或者有球形的位置。
点击球形，则会指定该球形。若要指定复数的
球形，对该球形拖动选择。
3
点击
[
设定为空缺
]
或者
[
设置为存在
]
。
若要指定没有球形的位置，请点击
[
设定为空
缺
]
，而要指定有球形的位置，请点击
[
设置为存
在
]
。
双击球形，则会指定球形欠缺。
要指定复数范围时，请重复进行步骤
1 ~ 2
的操
作。
4
点击
[
确定
]
。
确定所设定的内容。
5
点击
[
应用
]
。
确定所设定的内容。
Parts-R040908S-01C00
1
箱形
导线元件
异形元件
球形
球形群
可设定复数
3D
Parts-R040908S-03C00
5
Parts-R040908S-02C00
2
4
3
NPM-DGS
识别可选项数据

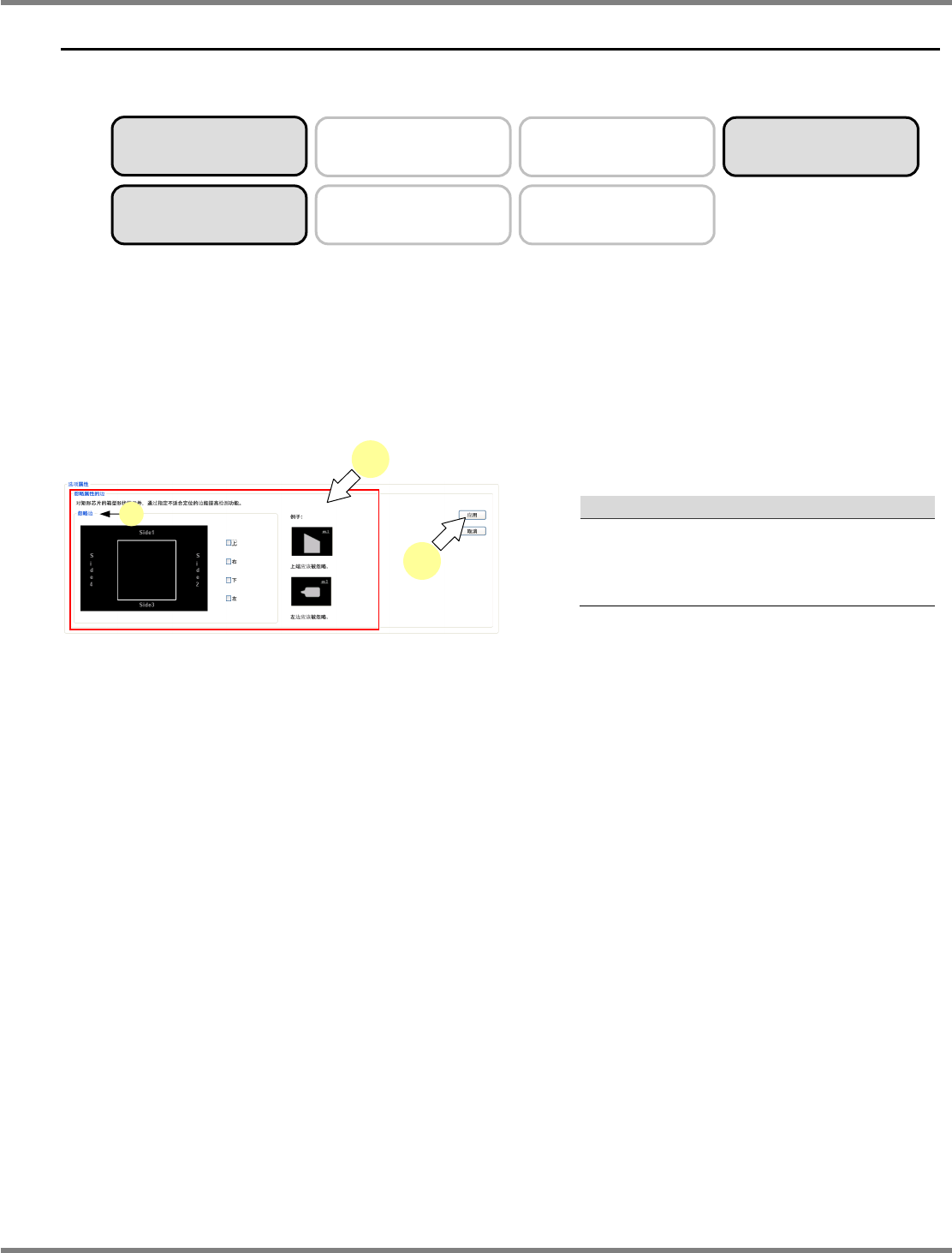

4.6
提高检测能力
EJS9AC-MB-04X-09 Page 4-37
4.6
提高检测能力
4.6.1
箱形边指定
针对类似方形的箱形元件，通过指定不适用于定位的边来提高检测能力。箱形的外形不为直线时，
请指定这个项目。
(
当没有指定这个选项时，将元件外形边视为直线。
)
说明
箱形原则上适用于外形为长方形的元件，只有一边不是直线时，可以用其它
3
边识别。
在一对相对边均不是直线时，不能视为箱型元件，请选择异形元件。
1
设定各项目。
说明
a)
指定边
请参考对话框中显示的例子，指定与长方形
不符合的边。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040301S-01C01
1
2
a
箱形
元件
可设定复数
3D
导线元件
球形
异形元件
