NPM-DGS 识别可选项数据 2.4 引脚类型 / 地平面 EJS9AC-MB-02X-10 Page 2-9 2.4.2 球形 改变球形的地平面及电极类型。 说明 是与球形状相关的指定。 1 设定各边的电极类型及地平面。 电极类型在 ‘ 嵌入式 ’ 、 ‘ 球 ’ 、 ‘ 极 ’ 中选择。 若选择 ‘…’ ， 则显示出电极类型的对话框， 可通 过插图确认，并选择电极类型。 地平面在 ‘ 平 ’ 、 ‘ 圆 ’ 中选择…
NPM-DGS
识别可选项数据
2.4
引脚类型
/
地平面
Page 2-8 EJS9AC-MB-02X-10
2.4
引脚类型
/
地平面
2.4.1
箱形
改变导线的地平面及电极类型。
说明
是与导线形状、导线配置相关的指定。
如果是一方向的导线，相对一边的导线配置设定将被无视。
1
设定各边的电极类型及地平面。
导线类型在
‘
嵌入式
’
、
‘L
型引脚
’
、
‘
倒
L
型引脚
’
、
‘
翼型引脚
’
、
‘J
型引脚
’
中选择。
若选择
‘…’
，则显示出电极类型的对话框，可通
过插图确认，并选择电极类型。
地平面在
‘
平
’
、
‘
圆
’
中选择。
若选择
‘…’
，则显示出地平面的对话框，可通过
插图确认，并选择地平面。
2
点击
[
确定
]
。
确定所设定的内容。
箱形
异形元件
球形
导线元件
Parts-R020201S-02C00
Parts-R020201S-03C00
Parts-R020201S-01C00
1
1
2
NPM-DGS
识别可选项数据
2.4
引脚类型
/
地平面
EJS9AC-MB-02X-10 Page 2-9
2.4.2
球形
改变球形的地平面及电极类型。
说明
是与球形状相关的指定。
1
设定各边的电极类型及地平面。
电极类型在
‘
嵌入式
’
、
‘
球
’
、
‘
极
’
中选择。
若选择
‘…’
，则显示出电极类型的对话框，可通
过插图确认，并选择电极类型。
地平面在
‘
平
’
、
‘
圆
’
中选择。
若选择
‘…’
，则显示出地平面的对话框，可通过
插图确认，并选择地平面。
2
点击
[
确定
]
。
确定所设定的内容。
Parts-R020202S-02C00
Parts-R020201S-03C00
箱形
导线元件
Parts-R020202S-01C00
1
2
1
异形元件
球形
NPM-DGS
识别可选项数据

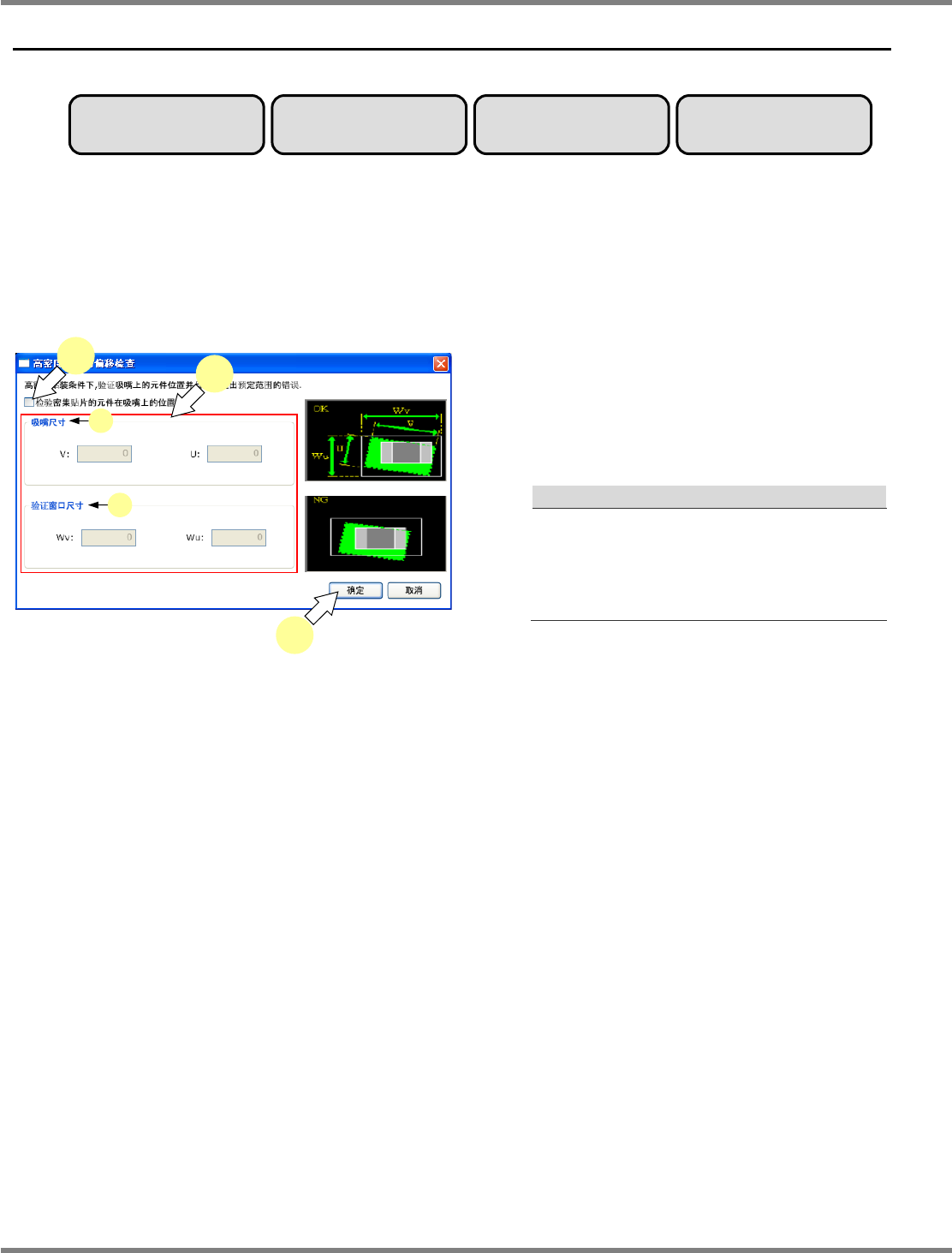

2.5
密集贴片偏移检查
Page 2-10 EJS9AC-MB-02X-10
2.5
密集贴片偏移检查
检查对于元件的吸嘴超出量。
说明
与相邻元件之间的实装间隔微小时，根据吸嘴吸附元件的位置，可能在贴装元件时造成吸嘴与实装后的相
邻元件干扰。
将本可选项变为有效后，如果判定有干扰的可能性，则不进行元件实装而将其废弃。
1
在
‘
检验密集贴片的元件在吸嘴上的位
置
’
中打勾。
2
设定各项目。
说明
a)
吸嘴尺寸
输入吸嘴的宽度、长度。
b)
验证窗口尺寸
输入为了检查吸嘴超出所需要的区域宽度及
长度。
3
点击
[
确定
]
。
确定所设定的内容。
箱形
导线元件
球形
异形元件
Parts-R020300S-01C00
1
2
3
a
b
