NPM-DGS 识别可选项数据 2.7 空缺的引脚 EJS9AC-MB-02X-10 Page 2-13 2.7 空缺的引脚 检查导线有遗漏或在导线间有物体。 说明 在导线有遗漏的情况下，指定导线的 遗漏时，原则上要使导线组的中 心位于元件的中心线上。 也可分别指定遗漏导线和像散热器一 样的部分无视功能。 1 指定没有导线或有导线以外的物体的 位置。 点击导线，则仅会指定该导线。若要 指定复数 导线，对该导线拖动选择。 2 点击…
NPM-DGS
识别可选项数据
2.6
亮度检查
Page 2-12 EJS9AC-MB-02X-10
3
点击
[
应用
]
。
确定所设定的内容。
重复进行步骤
1 ~ 4
的操作，则可对复数区域指
定亮度检查。
4
点击
[
关闭
]
。
画面关闭，但此时未保存所设定的内容。请通
过
Parts Editor
进行保存。
(
NPM-DGS
程序手册
6.5.3
编辑元件
)
适用元件例
•
芯片电阻的正反判定
假设所设定的窗口
(
点线内
)
的白色字符面积为
20%
，则可以说从黑暗的一方开始的
80%
是黑色。
在此情况的设定方法如下所示
:
将
‘
定义的区域的亮度
’
设定为
[
比邻近区域更亮
]
，将
‘
亮度测量方法
’
设定为
[
直
方图
]
，关于比率，要留有余地，设定为
50%
。
例
)
对
1068R
的反转检查设定
T=0.00
、
Cx=0.00
、
Cy=0.00
、
Dx=0.50
、
Dy=0.50
，对
‘
亮度测量方法
’
设定
[
平
均
]
，对
‘
定义的区域的亮度
’
设定
[
比邻近区域更亮
]
。
•
检查极性元件的电极形状
对
‘
定义的区域的亮度
’
设定
[
比邻近区域更黑
]
。
像素数
暗
亮
直方图
50 %
103 103
正常吸附
反面
设定方框窗
设定方框窗
Parts-R010105S-03C03
3
4
NPM-DGS
识别可选项数据
2.7
空缺的引脚
EJS9AC-MB-02X-10 Page 2-13
2.7
空缺的引脚
检查导线有遗漏或在导线间有物体。
说明
在导线有遗漏的情况下，指定导线的遗漏时，原则上要使导线组的中心位于元件的中心线上。
也可分别指定遗漏导线和像散热器一样的部分无视功能。
1
指定没有导线或有导线以外的物体的
位置。
点击导线，则仅会指定该导线。若要指定复数
导线，对该导线拖动选择。
2
点击
[
设定空缺引脚
]
或者
[
设定噪音
]
。
若要指定没有导线的位置，请点击
[
设定空缺引
脚
]
，而要指定有导线以外物体的位置，请点击
[
设定噪音
]
。
双击导线，则会指定导线遗漏。
要指定复数范围时，请重复进行步骤
1 ~ 2
的操
作。
3
点击
[
确定
]
。
确定所设定的内容。
如果属于存在
QFP
扩展数据的元件，在变更引
脚空缺设定时，将显示确认对话框。自动反映
到
QFP
扩展数据中时，请勾选
"
自动更新
CM/DT
扩展数据中的
[
空缺的引脚
]"
。
NPM-DGS
程序手册
6.5.7
编辑
CM
扩张
数据
导线元件
异形元件
球形
箱形
Parts-R020700S-01C02
1
2
3
Parts-R020700S-02C00
NPM-DGS
识别可选项数据

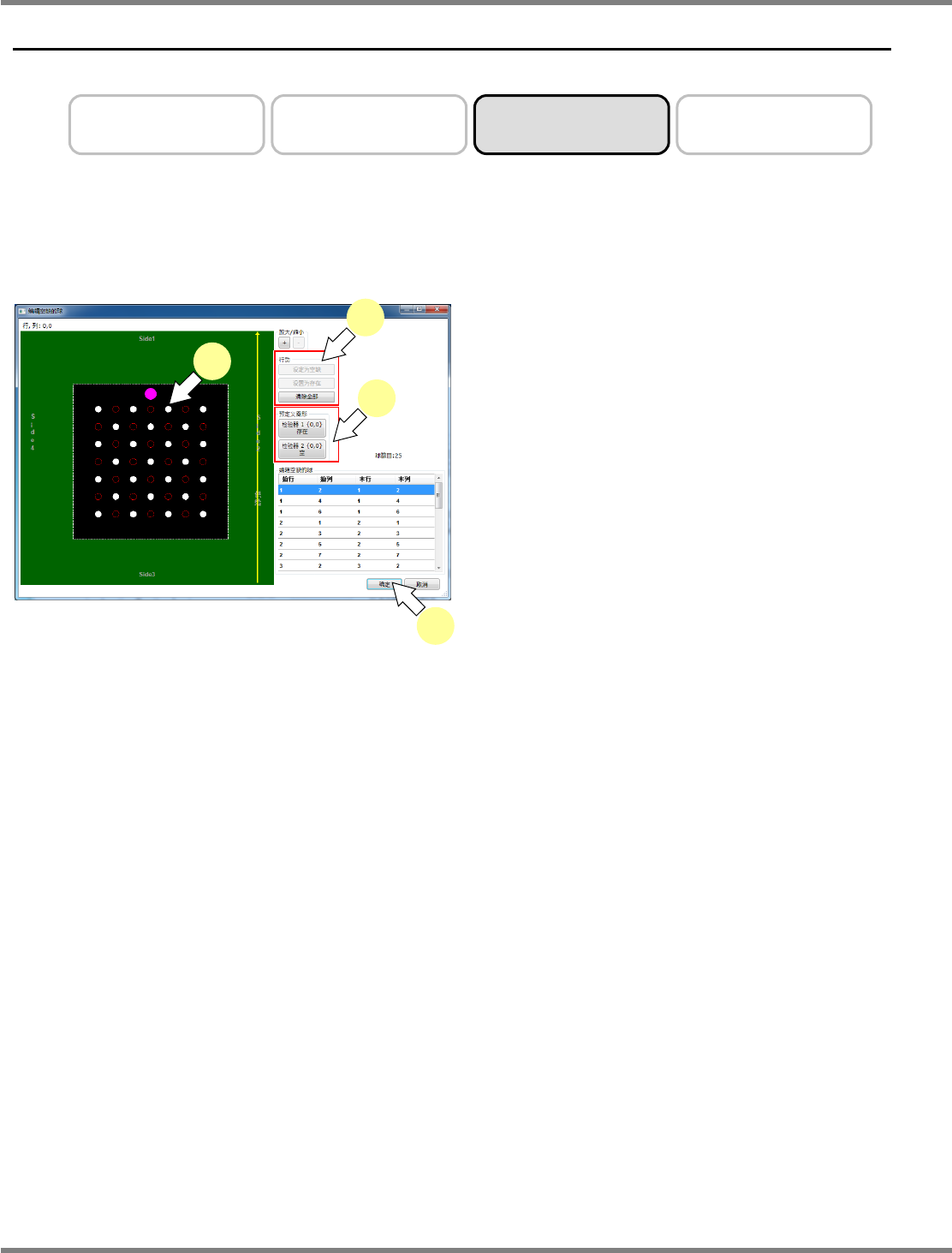

2.8
空缺的球
Page 2-14 EJS9AC-MB-02X-10
2.8
空缺的球
对于格子排列的球形，定义球形的遗漏位置。
说明
球形有遗漏时指定。
1
指定球形的预定义图形。
开头行为
1
、开头列为
1
的位置上有球形时，
请指定
[
检验器
1 {0,0}]
，而在该位置上没有球形
时，请指定
[
检验器
2 {0,0}]
。
2
指定没有球形或者有球形的位置。
点击球形，则会指定该球形。若要指定复数的
球形，对该球形拖动选择。
3
点击
[
设定为空缺
]
或者
[
设置为存在
]
。
若要指定没有球形的位置，请点击
[
设定为空
缺
]
，而要指定有球形的位置，请点击
[
设置为存
在
]
。
双击球形，则会指定球形欠缺。
要指定复数范围时，请重复进行步骤
1 ~ 2
的操
作。
4
点击
[
确定
]
。
确定所设定的内容。
异形元件
箱形
球形
导线元件
Parts-R020800S-01C02
1
2
4
3
