NPM-DGS 识别可选项数据 1.3 元件形状一览表 Page 1-8 EJS9AC-MB-01X-08 1.3.4 异形元件 在箱形、导线形、球形当中没有合适 的形状的情况下，对该元件进行 定义时使用。 在此异形元件中，除了下列项目以外 ，还会在 ‘3. 形状可选项 ’ 中进行元件详细形状的定义。 输入的尺寸 • 元件外形尺寸 ( 长度、宽度 ) • 元件高度 可设定的形状可选项 • 模压 ( 不能添加 ) • 球形群 • 非格子排…
NPM-DGS
识别可选项数据
1.3
元件形状一览表
EJS9AC-MB-01X-08 Page 1-7

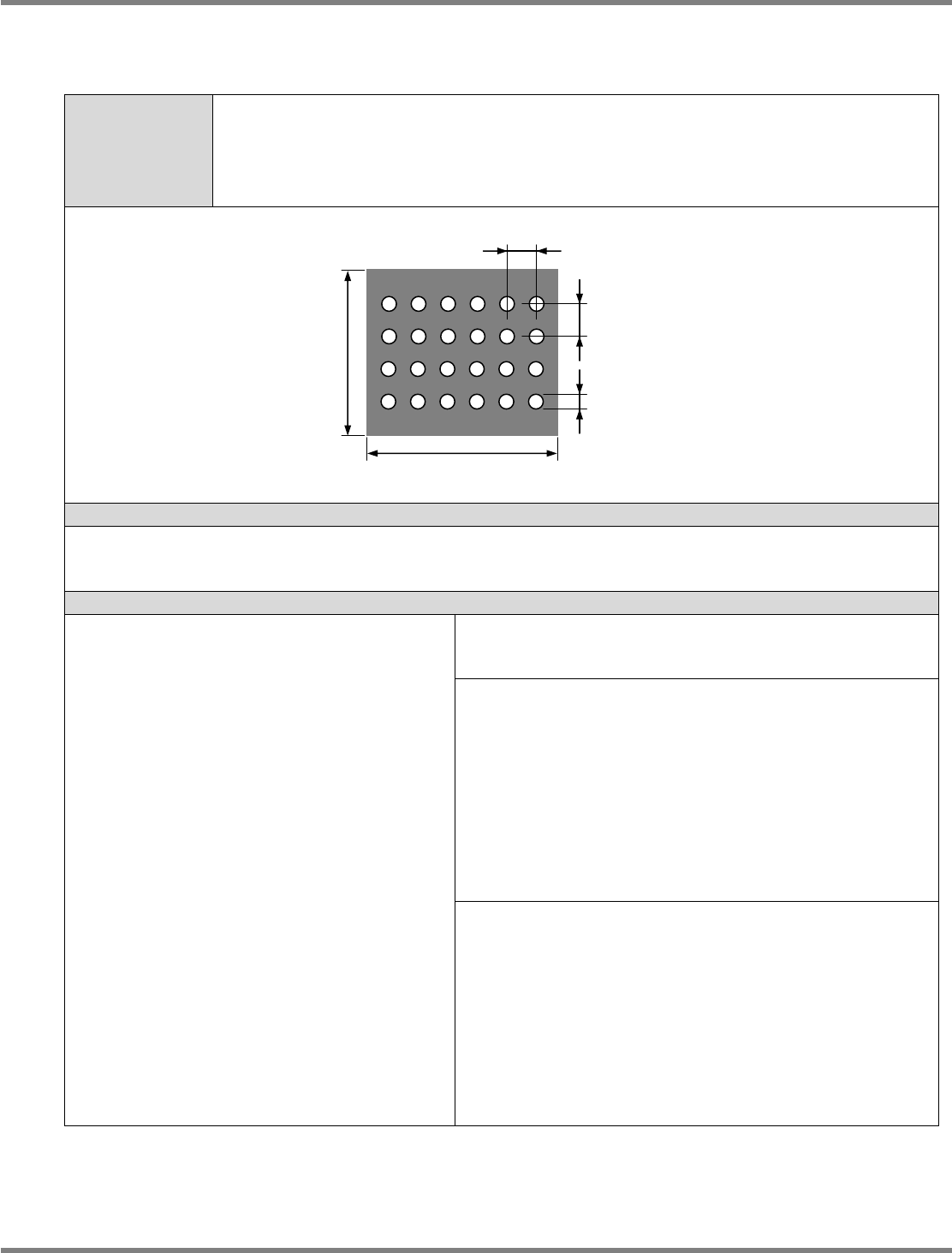

1.3.3
球形元件
对电极形状为球形的元件进行定义时使用。
输入的尺寸
•
元件外形尺寸
(
长度、宽度
)
•
球数
(
横向、纵向
)
•
球间距
(X
、
Y)
•
球直径
•
元件高度
可设定的形状可选项
•
模压
(
不能添加，仅可进行颜色编辑
)
•
球形群
可设定的识别可选项
元件
•
吸附偏差范围
•
精确倾斜修正
•
无角度检测
•
无中心检测
•
安装位置偏移
•
倾斜范围检查
•
中心范围检查
•
未吸附检查
•
超出检查
•
块匹配识别
•
画像反转
•
简易支持标志
• 2D
剪辑等级
• 3D
剪辑等级
• 3D
传感器控制
•
助焊剂确认
•
焊料确认
• POP
转印前后识别反转检查
•
元件周围附着物检查
•
圆形元件相邻吸着尺寸扩展指定
•
元件外形定位模式指定
•
极性判定实装指定
模压群
•
指定外形边不定范围
导线群
球形群
•
球形检测
•
球直径容许值
•
球间距容许值
•
球浮起检查容许值
•
无球形部检查
外形尺寸
宽度
外形尺寸
长度
球间距
X
球间距
Y
球直径
NPM-DGS
识别可选项数据
1.3
元件形状一览表
Page 1-8 EJS9AC-MB-01X-08
1.3.4
异形元件
在箱形、导线形、球形当中没有合适的形状的情况下，对该元件进行定义时使用。
在此异形元件中，除了下列项目以外，还会在
‘3.
形状可选项
’
中进行元件详细形状的定义。
输入的尺寸
•
元件外形尺寸
(
长度、宽度
)
•
元件高度
可设定的形状可选项
•
模压
(
不能添加
)
•
球形群
•
非格子排列
•
长方形
•
线
•
导线群
•
插入导线群
•
不等排列球
•
圆
•
角
可设定的识别可选项
元件
•
箱形边指定
•
吸附偏差范围
•
精确倾斜修正
•
无角度检测
•
无中心检测
•
安装位置偏移
•
计算导线元件倾斜的方法
•
元件中心定义变更
•
个别尺寸检查
•
倾斜范围检查
•
中心范围检查
•
未吸附检查
•
超出检查
•
芯片竖起吸附检查
•
横立检查
•
滚动检查
•
个别登录形状位置检查
•
浮起检查
•
块匹配识别
•
画像反转
•
简易支持标志
• 2D
剪辑等级
• 3D
剪辑等级
• 3D
传感器控制
•
插入导线详细主要
•
助焊剂确认
•
焊料确认
• POP
转印前后识别转印检查
•
元件周围附着物检查
•
引线元件正反反转检查
•
圆形元件相邻吸着尺寸扩展指定
•
元件外形定位模式指定
•
极性判定实装指定
模压群
•
指定外形边不定范围
导线群
•
导线顶端形状
•
导线弯曲
•
导线形状不定
•
增强导线指定
•
导线尖端补正
•
导线检测位置设定
•
导线检测窗口宽度设定
•
导线高度测量位置
•
导线方向检查
•
导线宽度容许值
•
导线间距
(
弯曲
)
容许值
•
导线浮动检查容许值
•
无导线部检查
•
遗漏的导线自动生成
•
导线遗漏
外形尺寸
宽度
外形尺寸
长度
NPM-DGS
识别可选项数据
1.3
元件形状一览表
EJS9AC-MB-01X-08 Page 1-9
可设定的识别可选项
插入导线组
•
增强导线指定
•
导线检测窗口宽度设定
•
导线宽度容许值
•
导线间距
(
弯曲
)
容许值
•
导线浮动检查容许值
•
无导线部检查
•
遗漏的导线自动生成
•
导线遗漏
•
插入导线详细
球形群
•
球形检测
•
球直径容许值
•
球间距容许值
•
球浮起检查容许值
•
无球形部检查
•
球形遗漏
非格子排列
•
球直径容许值
•
球间距容许值
•
球浮起容许值
不正排列球
•
球直径容许值
•
球间距容许值
•
球浮起容许值
