NPM-DGS
识别可选项数据
4.8
变更识别结果
EJS9AC-MB-04X-09 Page 4-55
4.8.2
无角度检测
指定返回识别结果时的元件倾斜角度。
说明
使识别结果的倾斜值始终保持一定数值时设定。
1
设定各项目。
说明
a)
固定旋转
请输入返回识别结果时的元件倾斜角度
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040502S-01C00
1
2
a
NPM-DGS
识别可选项数据
4.8
变更识别结果
Page 4-56 EJS9AC-MB-04X-09

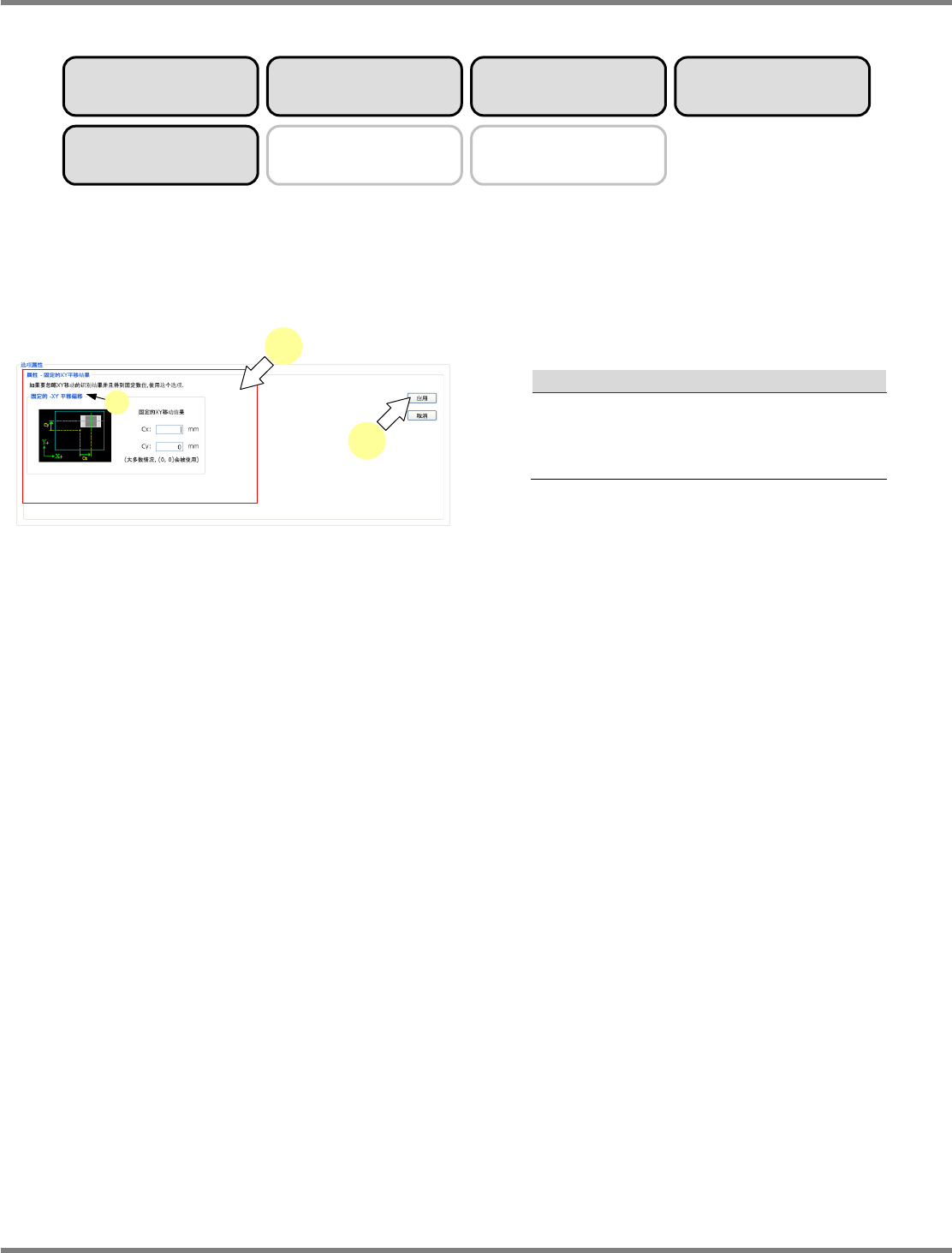

4.8.3
无中心检测
指定返回识别结果时的元件中心位置。
说明
使识别结果的中心值始终保持一定数值时设定。
1
设定各项目。
说明
a)
固定的
-XY
平移偏移
请在
‘
固定的
XY
移动结果
’
中输入返回识别结
果时的元件中心位置。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040503S-01C00
1
2
a
NPM-DGS
识别可选项数据
4.8
变更识别结果
EJS9AC-MB-04X-09 Page 4-57

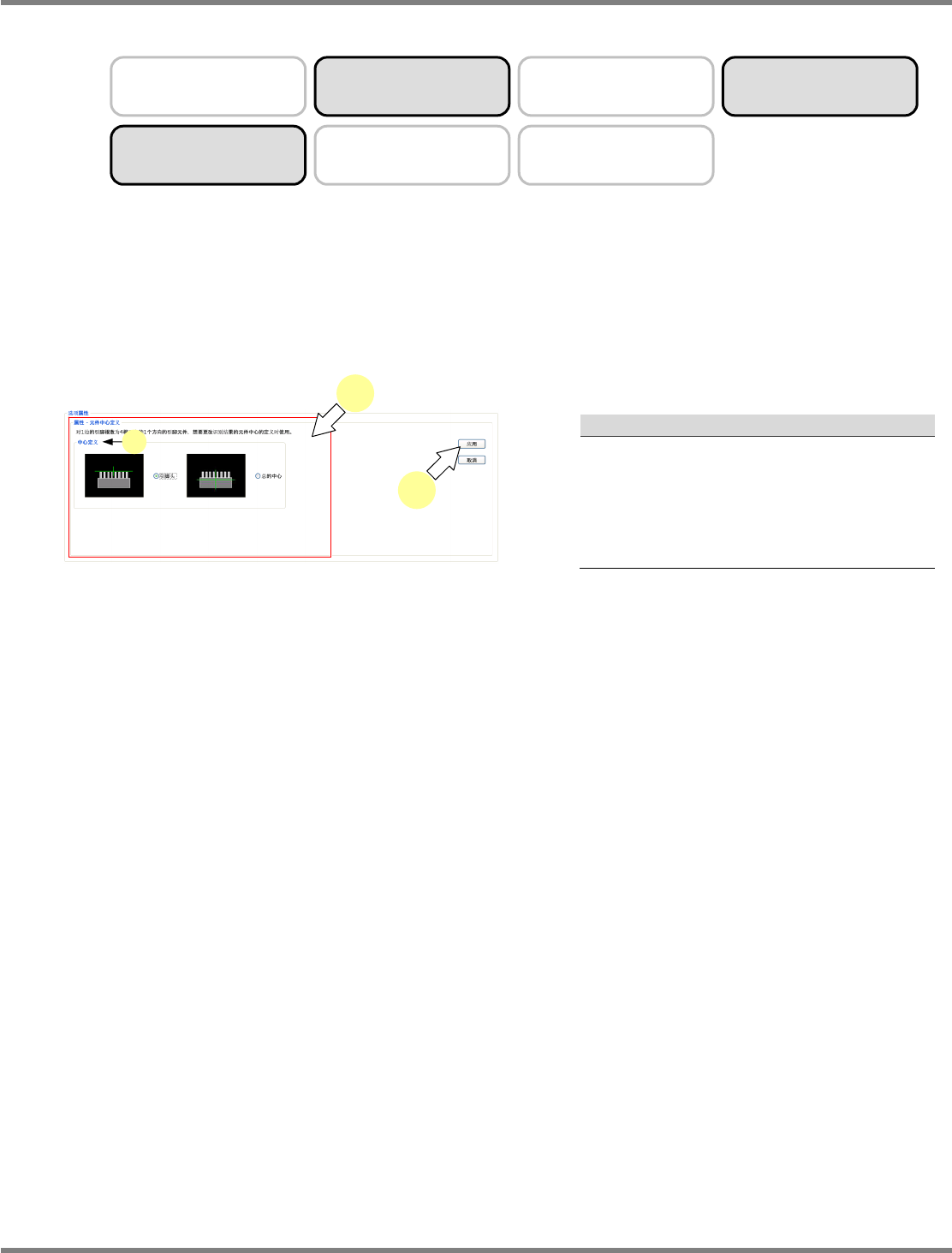

4.8.4
元件中心定义改变
对
1
边导线根数在
4
根以上的单方向导线元件，需要变更识别结果的元件中心的定义时，使用这
个功能。
(
在无此可选项指定时，则将元件中心视为外形中心。
)
说明
改变一方向多导线元件的元件中心定义时设定。
1
设定各项目。
说明
a)
中心定义
请选择元件中心的位置。
‘
引脚头
’
以导线顶端为中心。
‘
总的中心
’
为包括导线在内的外形尺寸的中
心。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040504S-01C01
1
2
a
导线元件
元件
3D
球形
箱形
可设定复数
异形元件
