NPM-DGS 识别可选项数据 4.4 追加检查功能 EJS9AC-MB-04X-09 Page 4-19 4.4.12 导线元件正反反转检查 通过多功能识别照相机检查导线元件 的正反反转。 解说 使用多功能识别照相机型 2 / 3 对 1 边导线根数在 3 根以下的元件进行元件正反反转检查时 ， 指定这个项目。 1 设定各项目。 说明 a) 引脚元件反转检出 请选择是否进行反转检查。 b) 高度阈值 (F) 请输入元件高度的阈值。…
NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-18 EJS9AC-MB-04X-09
4.4.11
亮度差检查
需要对两个指定区域内的亮度差进行检查时，指定这个功能。
说明
对在元件特定区域存在亮度差的部位进行检查时，指定这个项目。

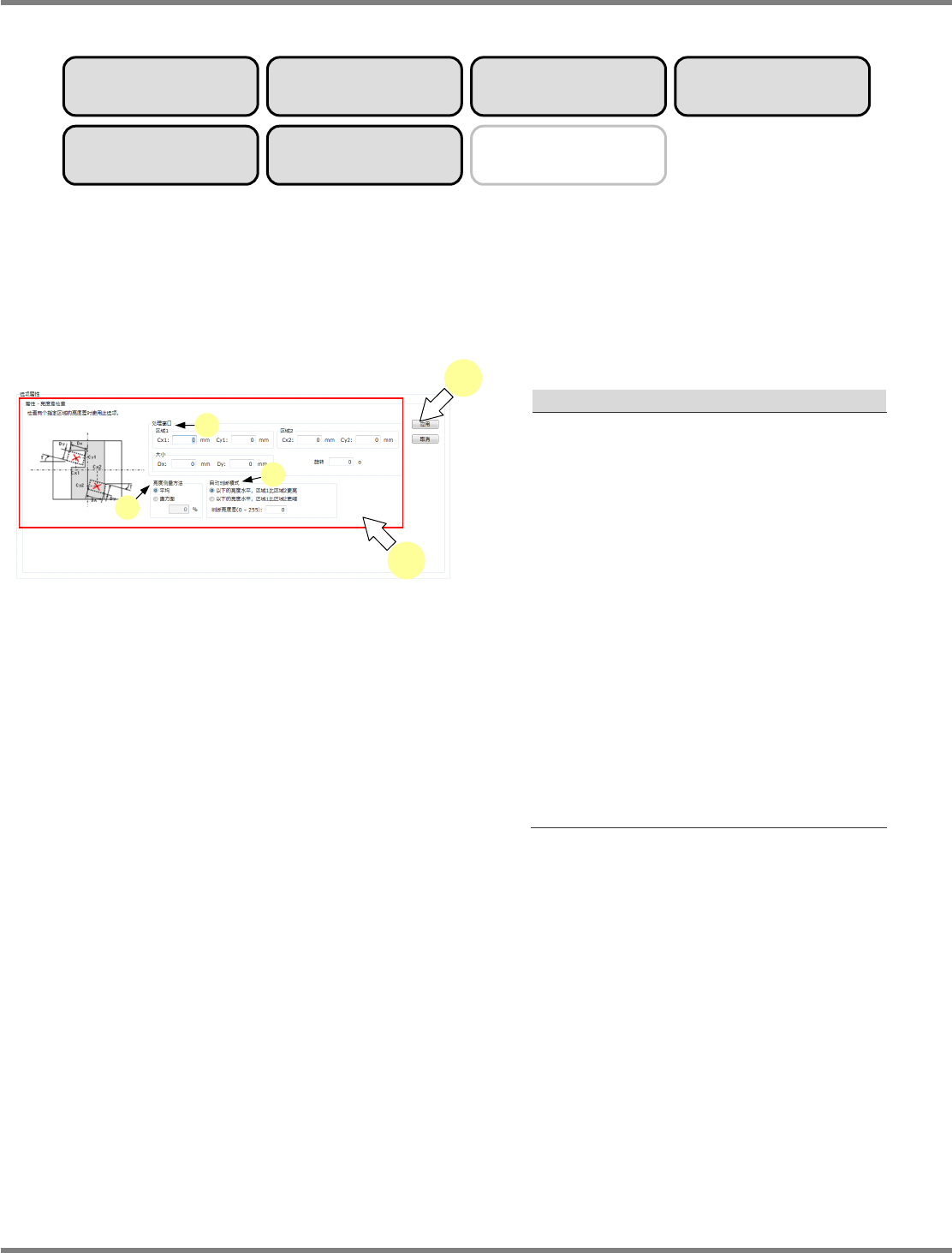

1
设定各项目。
说明
a)
处理窗口
请以识别元件时的中心为基准，对亮度检查
的位置和范围进行设定。
b)
亮度测量方法
使用亮度的平均时，请选择‘平均’
;
使用指
定比率的亮度时，请选择‘直方图’。
在选择‘直方图’之际，需要设定比
率。
设定的参考标准为
:
在检查范围内不
存在区块时，请选择‘平均亮度’
;
存
在区块时，请选择‘直方图’。
c)
自动判断模式
请从
[
比临近区域更亮
] / [
比临近区域更黑
] /
[
在以下范围以内
] / [
超出以下范围
]
中选择。
在选择了参照‘下限’、‘上限’的模式时，
请输入相应的这些值。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040111S-03C00
2
1
b
a
c
NPM-DGS
识别可选项数据
4.4
追加检查功能
EJS9AC-MB-04X-09 Page 4-19
4.4.12
导线元件正反反转检查
通过多功能识别照相机检查导线元件的正反反转。
解说
使用多功能识别照相机型
2 / 3
对
1
边导线根数在
3
根以下的元件进行元件正反反转检查时，指定这个项目。
1
设定各项目。
说明
a)
引脚元件反转检出
请选择是否进行反转检查。
b)
高度阈值
(F)
请输入元件高度的阈值。
2
点击
[
应用
]
。
确定所设定的内容。
导线元件
元件
3D
球形
箱形
可设定复数
异形元件
Parts-R040111S-02C00
1
2
a
b
NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-20 EJS9AC-MB-04X-09
4.4.13
导线方向检查
确认导线顶端的方向时使用。
有复数导线群时，可以按各个导线群分别指定。
说明
确认导线顶端的方向时设定。
1
设定各项目。
说明
a)
引脚头角度
请输入导线顶端的倾斜角度容许值。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040110S-01C00
1
2
a
导线元件
导线群
3D
球形
箱形
可设定复数
异形元件
