NPM-DGS
识别可选项数据
1.5
元件制造例
Page 1-12 EJS9AC-MB-01X-08
1.5
元件制造例
1.5.1
芯片元件的反正判定
确认指定场所的亮度后，设定能以等级判定亮度的状态。
设定方法
1
在菜单上选择
[
高级
]
的
[
亮度检查
]
。
2
设定各项目。
说明
a)
处理窗口
Cx: 0 mm
Cy: 0 mm
Dx: 1 mm
Dy: 1 mm
角度
: 0
度
b)
亮度测量方法
选择
‘
平均
’
。
c)
定义的区域的亮度
选择
‘
比邻近区域更亮
’
。
d)
主体颜色
选择主体颜色。识别将根据主体颜色的设定
调整亮度。
e)
辉度补正
显示通过设备自动示教设定的、以黑白为基
调的颜色数值。
识别结果
设定各项目后，请实施元件示教确认是否确实
发生错误。
正面
反面
识别正常结束
亮度检查结果为错误
Parts-R010105S-03C03
a
b
c
d
e
NPM-DGS
识别可选项数据
1.5
元件制造例
EJS9AC-MB-01X-08 Page 1-13
1.5.2 QFP
等极性辨别
确认指定场所的亮度后，设定能以等级判定亮度的状态。
设定方法
1
在菜单上选择
[
高级
]
的
[
亮度检查
]
。
2
设定各项目。
说明
a)
处理窗口
Cx:
3 mm
Cy:
3 mm
Dx: 1 mm
Dy: 1 mm
角度
: 0
度
b)
亮度测量方法
选择
‘
平均
’
。
c)
定义的区域的亮度
选择
‘
比邻近区域更亮
’
。
d)
主体颜色
选择主体颜色。识别将根据主体颜色的设定
调整亮度。
e)
辉度补正
显示通过设备自动示教设定的、以黑白为基
调的颜色数值。
识别结果
设定各项目后，请实施元件示教确认是否确实
发生错误。
QFP
元件
(
左下方有极性标记
)
识别正常结束
亮度检查结果为错误
Parts-R010105S-03C03
a
b
c
d
e
NPM-DGS
识别可选项数据
1.5
元件制造例
Page 1-14 EJS9AC-MB-01X-08

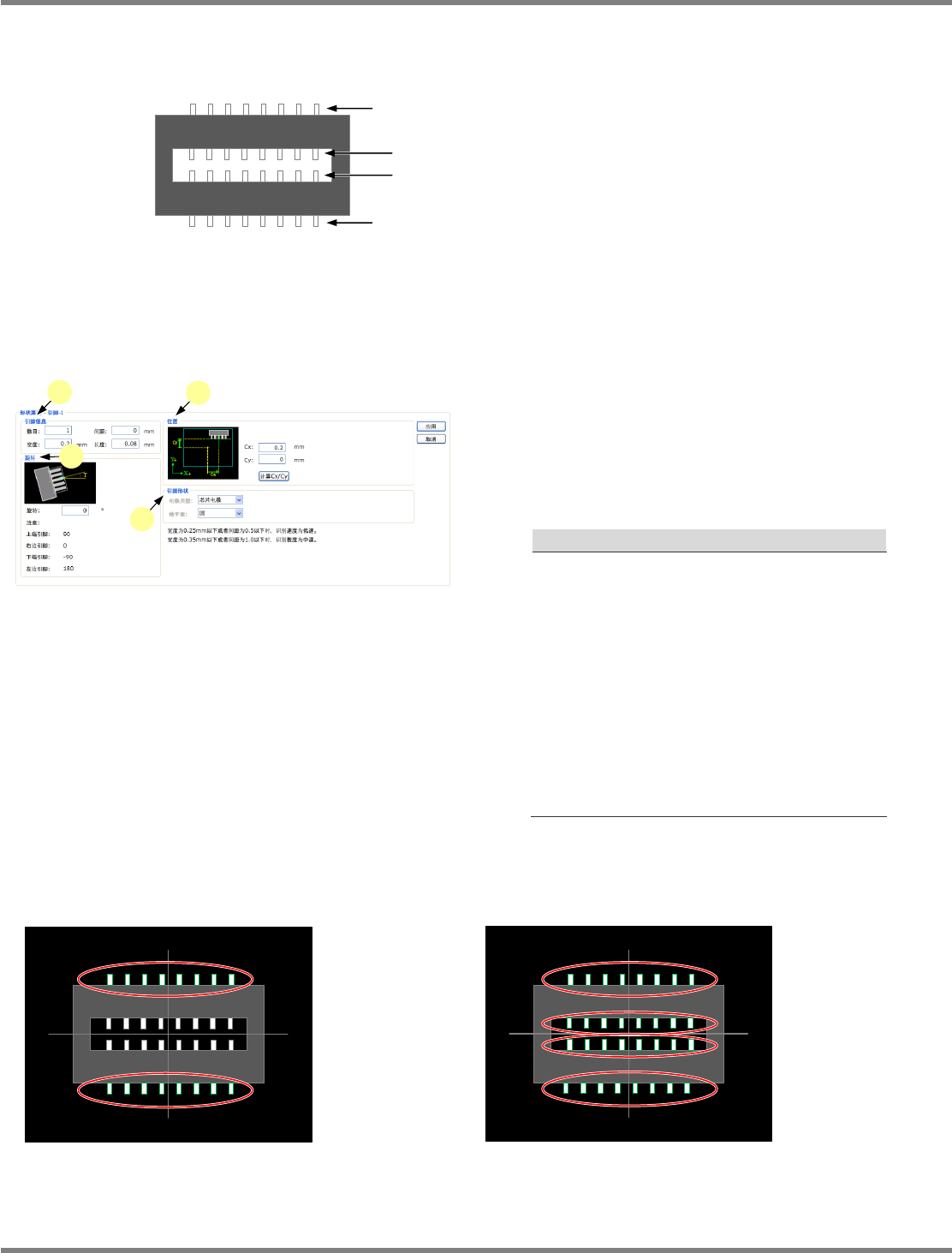

1.5.3
识别
4
排连接器
(
外观
2
排、内侧
2
排
)
的所有导线
通过导线元件设定连接器外侧的
、
导线。
通过形状可选项添加连接器内侧的
、
导线。
设定方法
关于连接器外侧的导线，请通过导线元件的制造设定。在此说明内侧导线的设定方法。
1
在菜单中选择
[
高级
]
的
[
形状选项
]
，然后
选择
[
引脚组添加
]
。
2
设定各项目。
对
、
的各导线设定如下内容。
说明
a)
引脚信息
数目
: 8
个
间距
: 1 mm
宽度
: 0.5 mm
长度
: 2 mm
b)
旋转
: -90
度、
90
度
c)
位置
Cx: 0 mm
Cy: 1 mm
、
-1 mm
d)
引脚形状
电极类型
: ‘
翼形导线
’
地平面
: ‘
平
’
识别结果
连接器
仅设定外侧导线时仅会识别外侧导线。 设定所有导线时会识别所有导线。
Parts-R030200S-01C01
a
b
c
d
