NPM-DGS
识别可选项数据

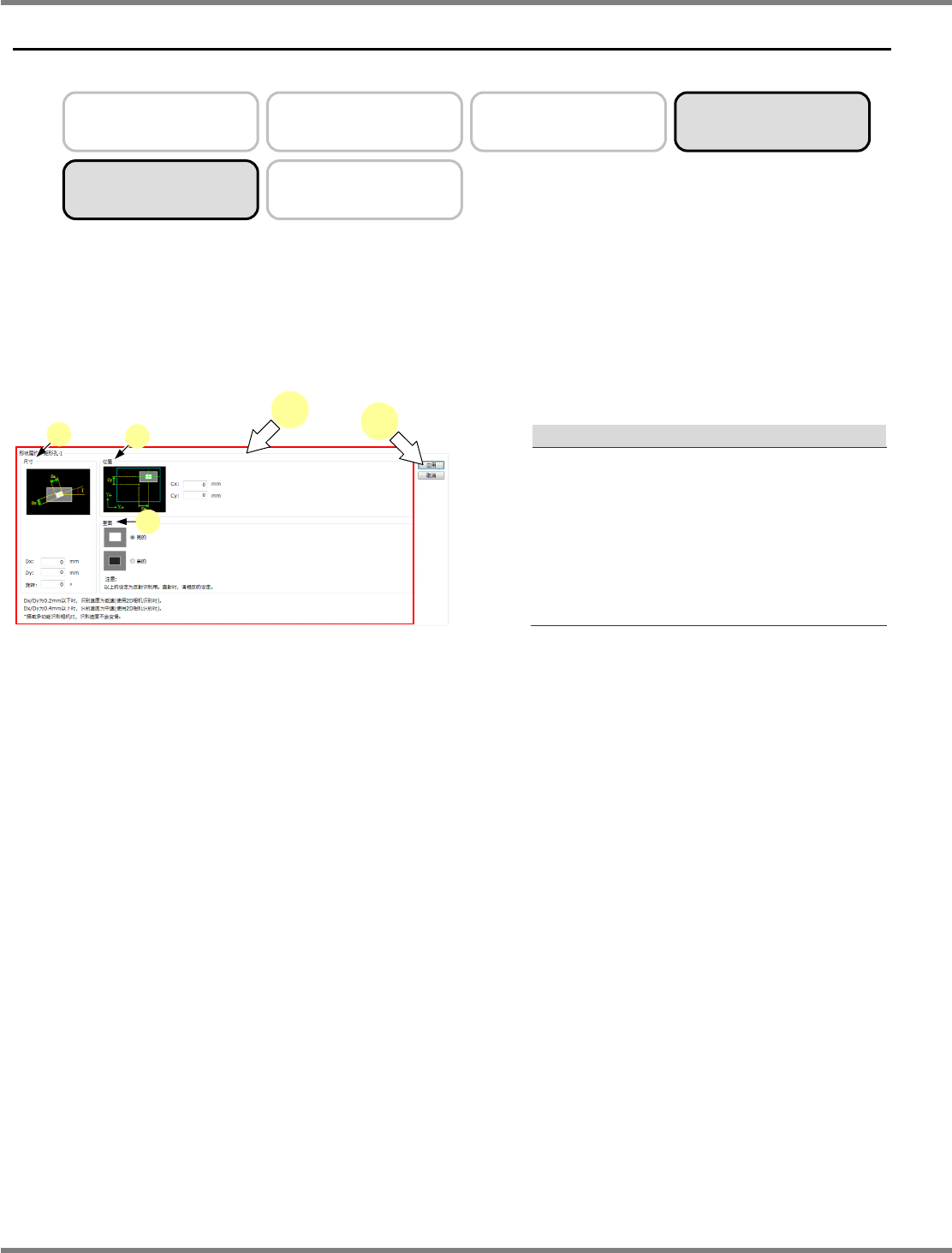

3.10
补加长方形
Page 3-10 EJS9AC-MB-03X-03
3.10
补加长方形
对异形元件指定矩形孔
(4
边
)
，并将其识别。
说明
作为异形元件的识别地点指定长方形。
1
设定各项目。
说明
a)
尺寸
请输入长方形的长度、宽度、倾斜度。
b)
位置
请输入假设识别中心
(
元件的中心
)
为
(0,0)
时的长方形的中心位置。
c)
里面
根据实际的元件识别图像，请选择
‘
亮的
’/‘
黑
的
’
之一。
2
点击
[
应用
]
。
确定所设定的内容。
3D
异形元件
箱形
导线形
球形
可设定复数
Parts-R030700S-01C02
2
1
a
b
c
NPM-DGS
识别可选项数据

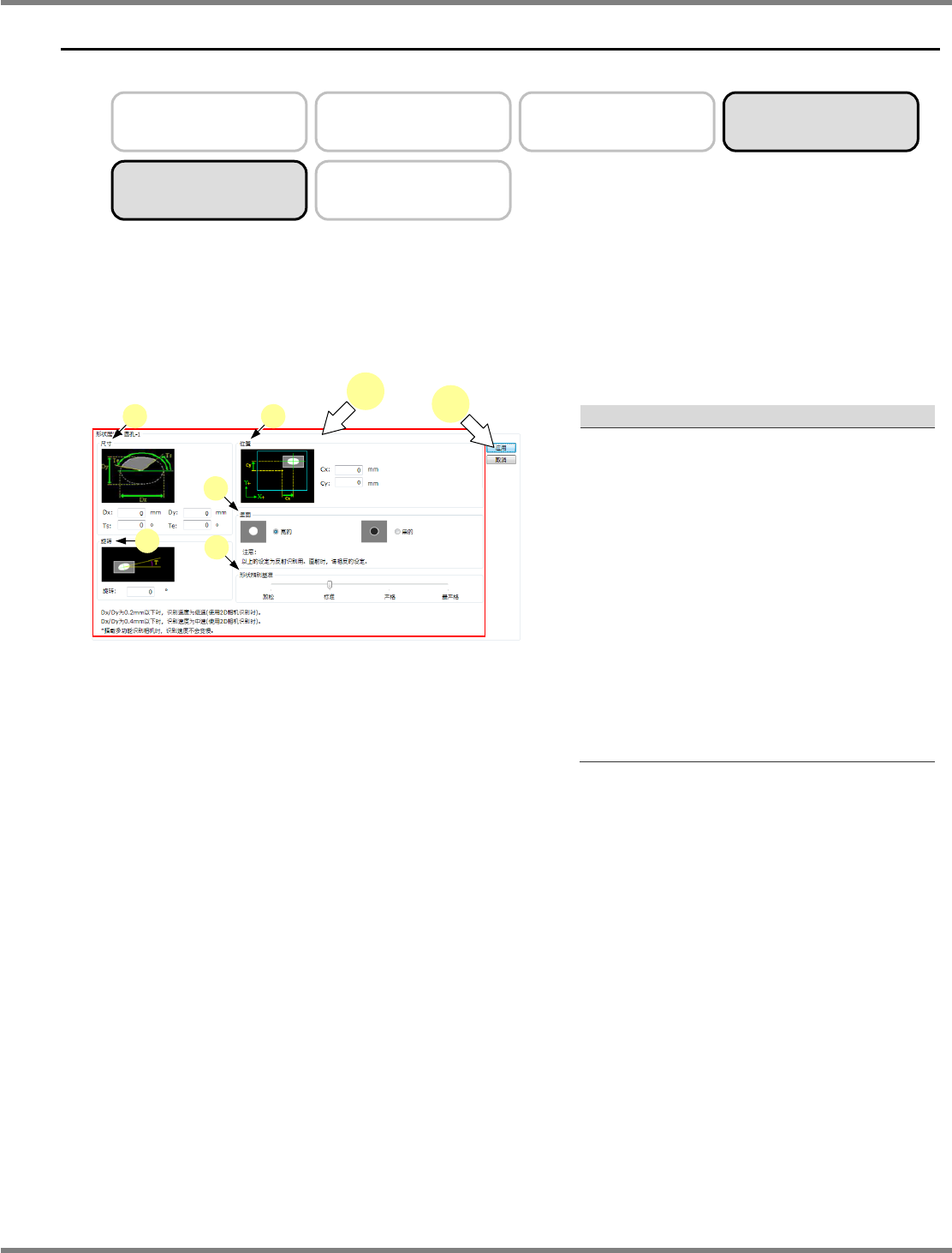

3.11
补加圆
EJS9AC-MB-03X-03 Page 3-11
3.11
补加圆
对异形元件指定圆孔，并将其识别。
说明
作为异形元件的识别地点指定圆。圆包括椭圆及弧形。
1
设定各项目。
说明
a)
尺寸
请输入圆形的横向尺寸、纵向尺寸、弧形的
起点角度、终点角度。
b)
旋转
请输入圆形的倾斜度。
如果是正圆，倾斜度为
0
。
c)
位置
请输入假设识别中心
(
元件的中心
)
为
(0,0)
时的圆的中心位置。
d)
里面
根据实际的元件识别图像，请选择
‘
亮的
’/‘
黑
的
’
之一。
e)
形状判定基准
设定判定圆形状的基准。
请在不能判定噪音和圆之际，设定判定级别。
2
点击
[
应用
]
。
确定所设定的内容。
3D
异形元件
箱形
导线形
球形
可设定复数
Parts-R030800S-01C04
2
1
a c
d
b
e
NPM-DGS
识别可选项数据

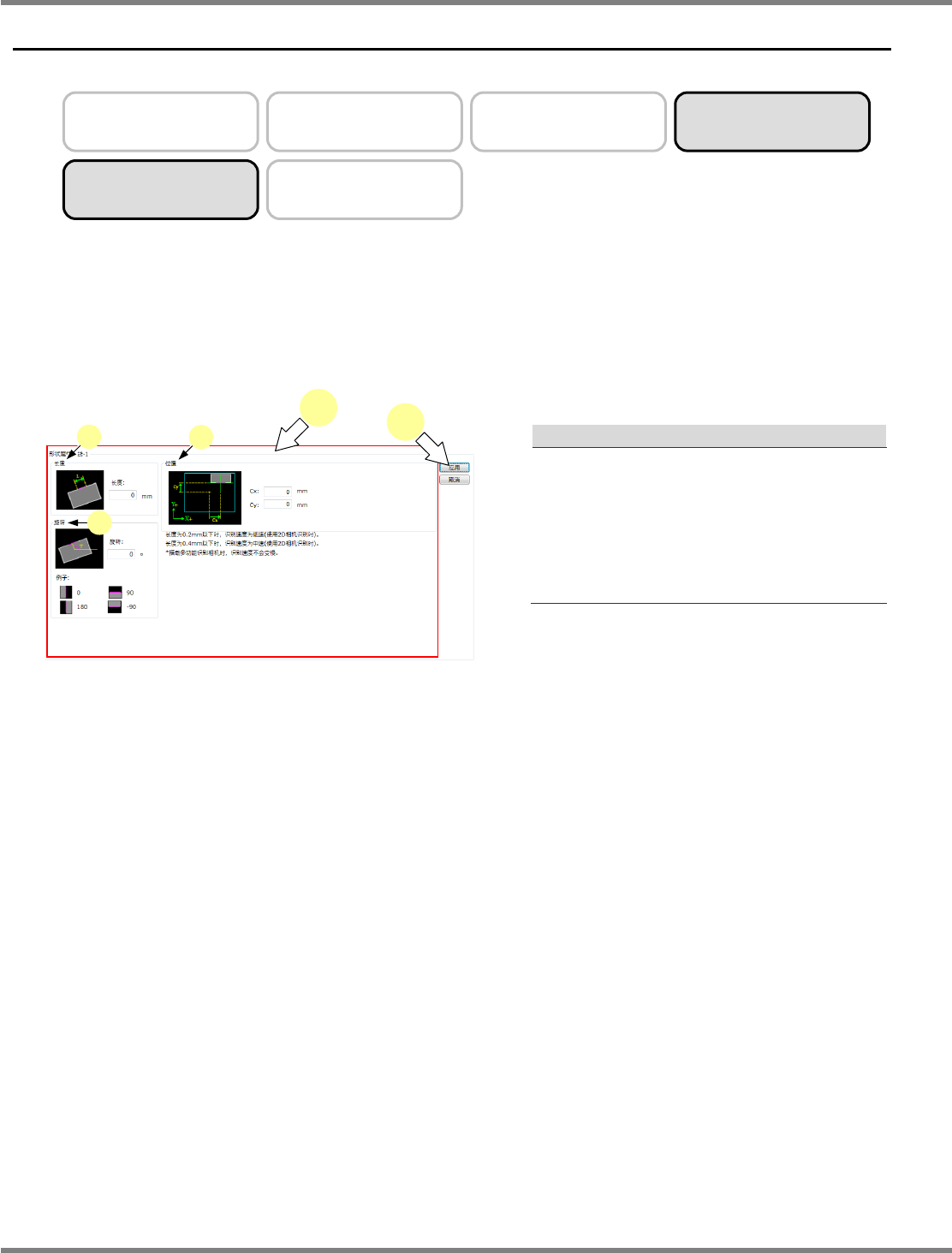

3.12
补加边
Page 3-12 EJS9AC-MB-03X-03
3.12
补加边
对异形元件指定线
(
边
)
，并将其识别。
说明
作为异形元件的识别地点指定线。
1
设定各项目。
说明
a)
长度
请输入长度。
b)
旋转
请输入线的倾斜度。
c)
位置
请输入假设识别中心
(
元件的中心
)
为
(0,0)
时的线的中心位置。
2
点击
[
应用
]
。
确定所设定的内容。
3D
异形元件
箱形
导线形
球形
可设定复数
Parts-R030900S-01C02
2
1
a
c
b
