DGS 识别可选项数据__N7201A393C.pdf - 第82页
NPM-DGS 识别可选项数据 4.4 追加检查功能 Page 4-16 EJS9AC-MB-04X-09 4.4.9 个别登录形状位置检查 当相同边上存在 2 个以上的导线组时， 在对各个导线组的位置关系进行确认之际， 使用这个功能。 有 2 个以上的导线群时才能指定。 指定数不能超过导线群数。 说明 进行登录后的个别形状数据位置检查 时设定。 设定在判定 2 个导线群间距离时的偏移容许值。 1 设定各项目。 说明 a) 目标…
NPM-DGS
识别可选项数据
4.4
追加检查功能
EJS9AC-MB-04X-09 Page 4-15
4.4.8
超出检查
进行超出设定范围检查的设定。
说明
检查从设定范围超出时设定。
1
设定各项目。
说明
a)
突出检查
请输入
‘
范围偏移
’
、
‘
范围大小
’
、
‘
允许的突出
长度
’
、
‘
阈值
’
。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040108S-01C00
1
2
a
NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-16 EJS9AC-MB-04X-09

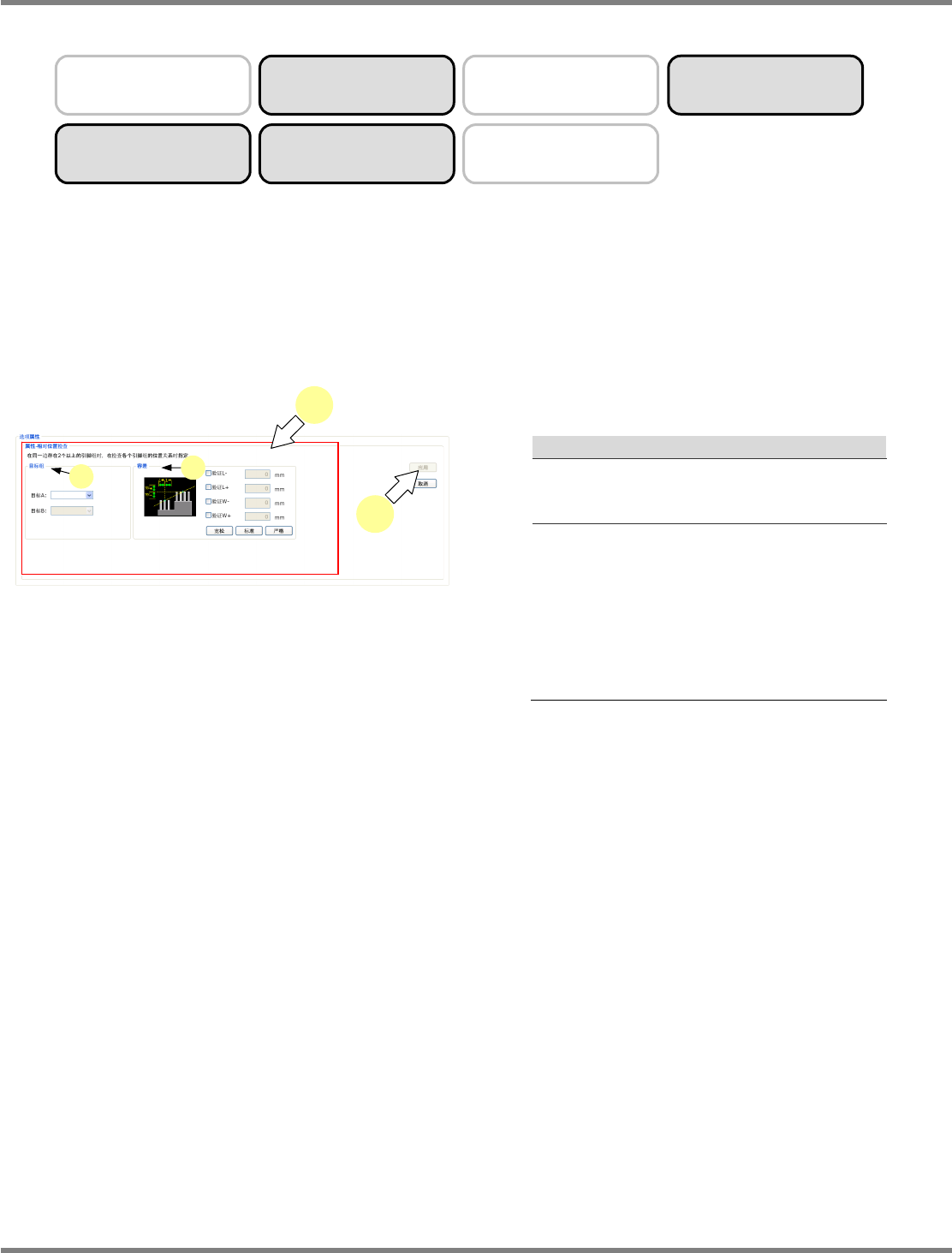

4.4.9
个别登录形状位置检查
当相同边上存在
2
个以上的导线组时，在对各个导线组的位置关系进行确认之际，使用这个功能。
有
2
个以上的导线群时才能指定。
指定数不能超过导线群数。
说明
进行登录后的个别形状数据位置检查时设定。
设定在判定
2
个导线群间距离时的偏移容许值。
1
设定各项目。
说明
a)
目标组
请选择两个对象组。
b)
容差
请输入各检查对象的每个尺寸的容许值。
设定标准值时请选择
[
宽松
]
、
[
标准
]
、
[
严格
]
之一。
[
宽松
] :
各导线群间距离的
25%
[
标准
] :
各导线群间距离的
20%
[
严格
] :
各导线群间距离的
15%
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040109S-01C01
1
2
a
b
导线元件
元件
3D
球形
箱形
可设定复数
异形元件
NPM-DGS
识别可选项数据
4.4
追加检查功能
EJS9AC-MB-04X-09 Page 4-17

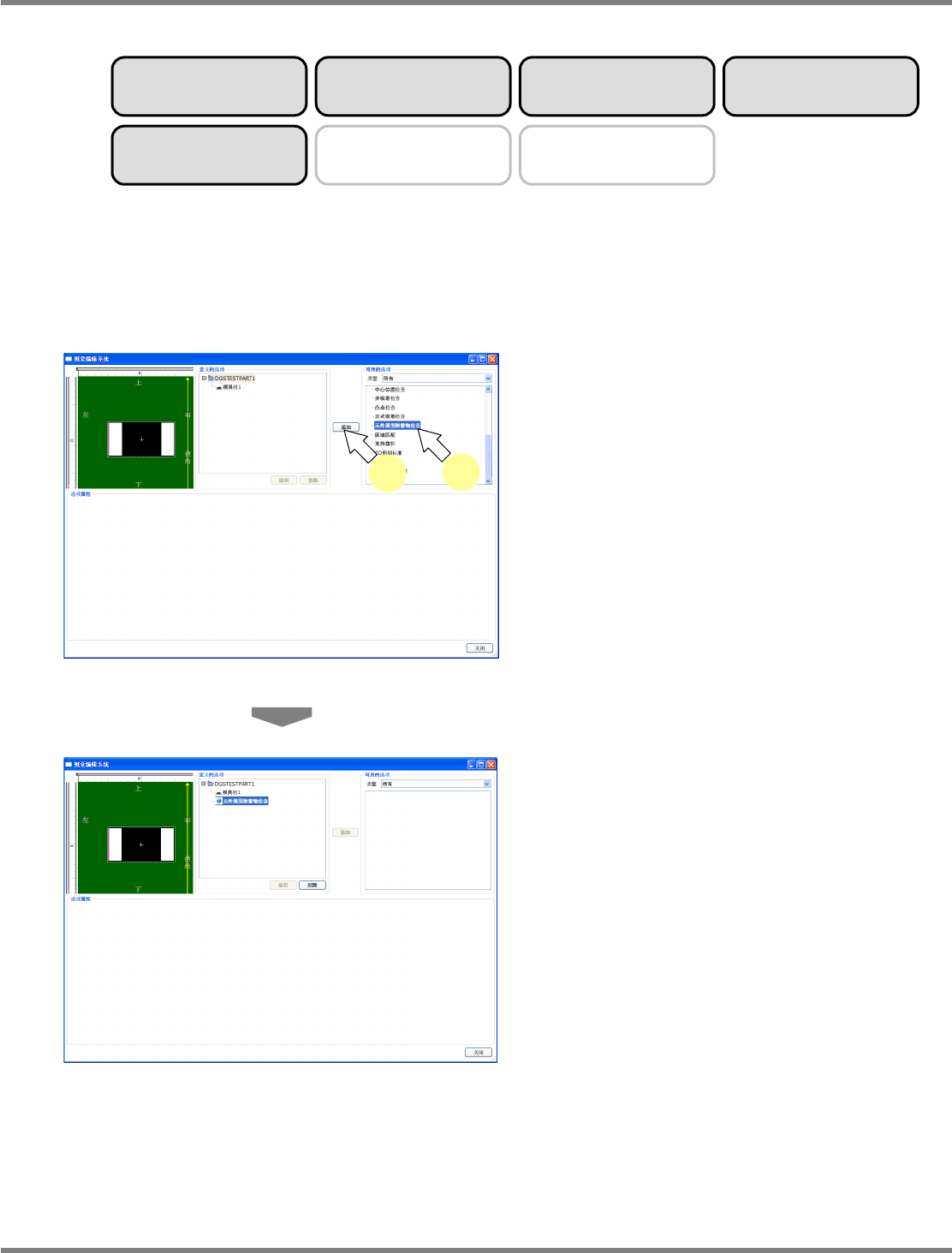

4.4.10
元件周围附着物检查
对吸附元件周围的附着物检查进行设定。
说明
通过确认所吸附元件周围是否附着有附着物，可防止附着物掉落到基板上。
1
从
‘
可用的选项
’
中选择
‘
元件周围附着物
检查
’
。
2
点击
[
添加
]
。
将会添加元件周围附着物检查功能。
添加后，请与其他选项相同地保存元件编辑器。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
a
Parts-R040110S-02C00
1
2
Parts-R040110S-03C00
