NPM-DGS 识别可选项数据 2.3 容差 EJS9AC-MB-02X-10 Page 2-5 2.3.2 导线元件 改变导线元件尺寸的检查基准。 在没有指定此可选项时，用推荐值检 查尺寸。 说明 请在想要改变尺寸容许值时指定。 用于检查的尺寸为指示数据中的导线 外形尺寸 ( 或者元件尺寸 ) 以及图像尺寸。 一般元件边角都修成圆形，所以图像 的尺寸往往比用游标卡尺等测量 的尺寸以及说明书尺寸小，在设定一 侧尺寸容许值时需要考…
NPM-DGS
识别可选项数据
2.3
容差
Page 2-4 EJS9AC-MB-02X-10
2.3
容差
2.3.1
箱形元件
改变箱形元件尺寸的检查基准。
在没有指定此可选项时，用推荐值检查尺寸。
说明
请在想要改变尺寸容许值时指定。
用于检查的尺寸为指示数据中的导线外形尺寸
(
或者元件尺寸
)
以及图像尺寸。
一般元件边角都修成圆形，所以图像的尺寸往往比用游标卡尺等测量的尺寸以及说明书尺寸小，在设定一
侧尺寸容许值时需要考虑这一点。
1
在
‘
覆盖标准设置
’
中打勾。
2
设定各项目。
关于长度及宽度，请输入容许尺寸的上限值及
下限值。
(
单位
: mm)
不输入尺寸，选择
[
放松
]
、
[
标准
]
、
[
严格
]
之一也
可以。
3
点击
[
确定
]
。
确定所设定的内容。
箱形
导线元件
球形
Parts-R020101S-01C00
1
3
2
异形元件
NPM-DGS
识别可选项数据
2.3
容差
EJS9AC-MB-02X-10 Page 2-5
2.3.2
导线元件
改变导线元件尺寸的检查基准。
在没有指定此可选项时，用推荐值检查尺寸。
说明
请在想要改变尺寸容许值时指定。
用于检查的尺寸为指示数据中的导线外形尺寸
(
或者元件尺寸
)
以及图像尺寸。
一般元件边角都修成圆形，所以图像的尺寸往往比用游标卡尺等测量的尺寸以及说明书尺寸小，在设定一
侧尺寸容许值时需要考虑这一点。
1
在要改为有效的项目的
‘
覆盖标准设置
’
中打勾。
2
设定各项目。
在元件大小项目中，请对长度及宽度设定容许
尺寸的上限值及下限值。关于导线宽度、导线
间距、导线浮起检查，请输入容许值。
(
单位
: mm)
不输入尺寸，选择
[
放松
]
、
[
标准
]
、
[
严格
]
之一也
可以。
导线浮起检查仅在装载
3D
传感器的情况下才
有效。
3
点击
[
确定
]
。
确定所设定的内容。
异形元件
球形
导线元件
箱形
Parts-R020102S-01C00
1
2
1
1
1
2
2
2
3
NPM-DGS
识别可选项数据
2.3
容差
Page 2-6 EJS9AC-MB-02X-10

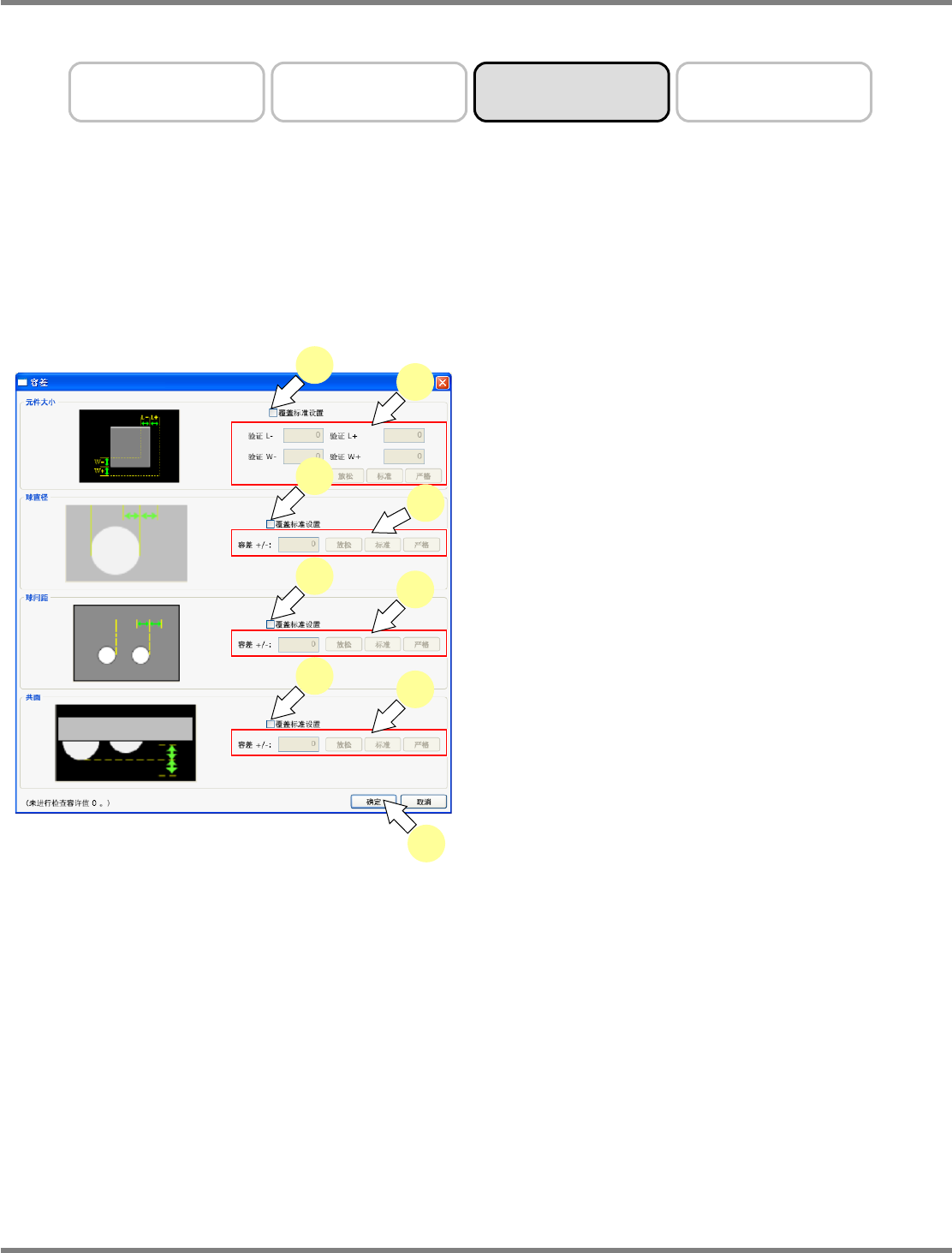

2.3.3
球形元件
改变球形尺寸的检查基准。
在没有指定此可选项时，用推荐值检查尺寸。
说明
请在想要改变尺寸容许值时指定。
用于检查的尺寸为指示数据中的导线外形尺寸
(
或者元件尺寸
)
以及图像尺寸。
一般元件边角都修成圆形，所以图像的尺寸往往比用游标卡尺等测量的尺寸以及说明书尺寸小，在设定一
侧尺寸容许值时需要考虑这一点。
1
在要改为有效的项目的
‘
覆盖标准设置
’
中打勾。
2
设定各项目。
在元件大小项目中，请对长度及宽度设定容许
尺寸的上限值及下限值。关于球直径、球间距、
球浮起检查，请输入容许值。
(
单位
: mm)
不输入尺寸，选择
[
放松
]
、
[
标准
]
、
[
严格
]
之一也
可以。
球浮起检查仅在装载
3D
传感器的情况下才有
效。
3
点击
[
确定
]
。
确定所设定的内容。
异形元件
箱形
球形
导线元件
Parts-R020103S-01C00
1
2
1
1
1
2
2
2
3
