NPM-DGS
识别可选项数据
4.7
提高定位能力
EJS9AC-MB-04X-09 Page 4-49
4.7.3
吸附偏差范围
改变识别窗口的大小。
说明
如果元件图像超出摄像后显示的图像处理方框窗，要放大图像处理方框窗。
超出标准的方框窗时，有可能吸嘴吸附元件边缘，导致元件贴装不稳。请确认吸附位置。
1
设定各项目。
说明
a)
可能的旋转移动
请在
‘A’
中输入元件的中心角度。
并在
‘B’
中输入角度的偏差范围。
b)
可能的平移
请输入中心的偏差范围。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040403S-01C00
1
2
a
b
NPM-DGS
识别可选项数据
4.7
提高定位能力
Page 4-50 EJS9AC-MB-04X-09
4.7.4
精确倾斜补正
对
1
边的导线根数在
3
根以下的元件，指定提高倾斜检测精度所需的检测位置。
说明
指定特定的
2
处后，根据其倾斜算出倾斜计算时设定。
1
设定各项目。
说明
a)
边
请选择作为对象的边。
b)
旋转计算
请选择补正倾斜计算方法。
‘A-B’
进行微小角度的补正。
‘
引脚
’
由导线
A/B
的倾斜进行补正。
c)
检测点
请设定方框窗的中心位置及宽度。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040404S-01C03
1
2
a
b
c
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
NPM-DGS
识别可选项数据
4.7
提高定位能力
EJS9AC-MB-04X-09 Page 4-51

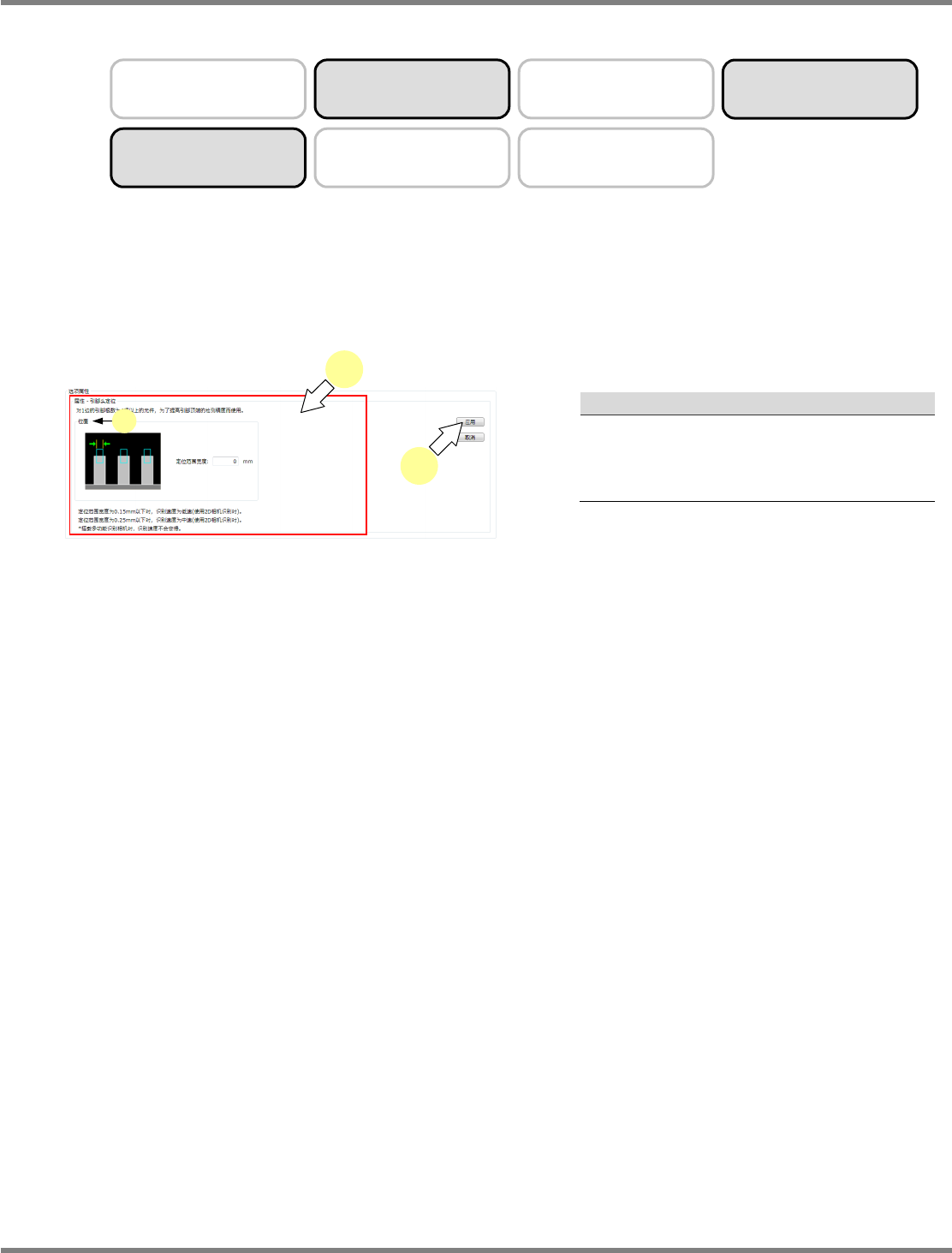

4.7.5
导线顶端补正
对
1
边导线根数在
4
根以上的元件，在需要提高导线顶端的检测精度时，使用这个功能。
有复数导线群时，可以按各个导线群分别指定。
说明
在分别进行导线延展方向的定位之际，设定本项目。
1
设定各项目。
说明
a)
位置
请在
‘
定位范围宽度
’
中输入导线顶端的检测
方框窗宽度。
2
点击
[
应用
]
。
确定所设定的内容。
导线元件
导线群
3D
球形
箱形
可设定复数
异形元件
Parts-R040405S-01C03
1
2
a
