NPM-DGS
识别可选项数据
4.4
追加检查功能
EJS9AC-MB-04X-09 Page 4-9

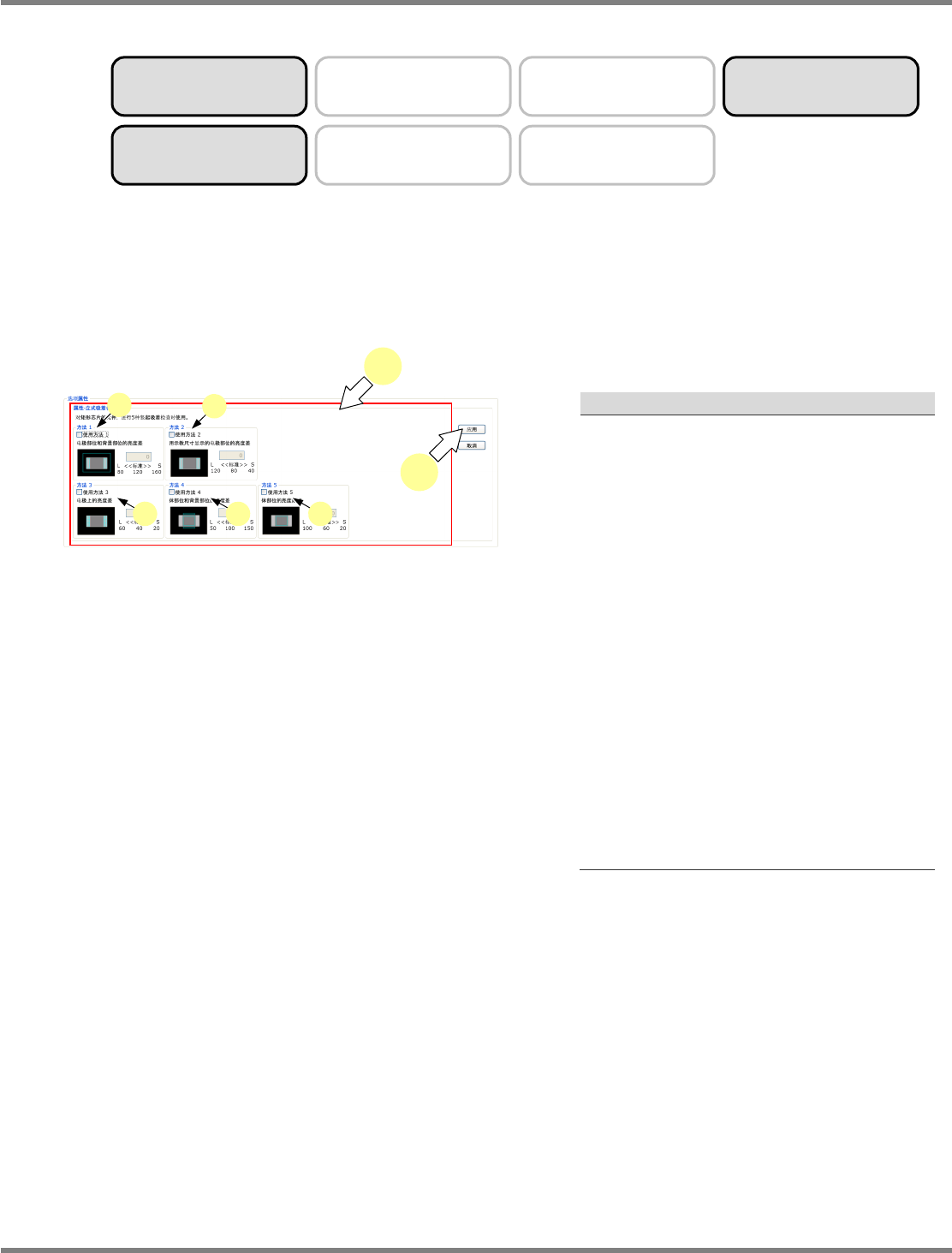

4.4.2
芯片竖立吸附检查
针对方形元件实施
5
种竖立吸附检查时，使用这个功能。
说明
该检查在电极或者主体中央部的亮度有大幅度变化时很有效。
元件形状有大偏差时，请将其设定放宽松。
1
设定各项目。
说明
a)
电极部分与背景部分的明暗大小
电极部分和背景部分的明暗差异如果小于设
定值会发生错误。
b)
以教学尺寸表示的电极部分的明暗大小
由示教尺寸算出的电极位置和实际检测的电
极部分的明暗差异大于设定值时会发生错
误。
c)
电极上的明暗大小
在电极部分所均等分割的各个区域的明暗差
异大于设定值时会发生错误。
d)
元件部分与背景部分的明暗大小
主体部分与背景部分的明暗差异小于设定值
时会发生错误。
e)
元件部分的明暗偏差度
主体部分的明暗偏差
(3
)
大于设定值时会
发生错误。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
球形
元件
可设定复数
3D
异形元件
Parts-R040102S-01C01
1
2
a
b
e d c
NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-10 EJS9AC-MB-04X-09
4.4.3
未吸附检查
改变未吸附检查的方法。
(
在没有设定此可选项时自动进行判别。
)
说明
当发亮部分太小等情况下，要提高未吸附判别精度时请设定。
1
设定各项目。
说明
a)
参数
在
‘
电极范围
’
中请输入与基板相接的元件底
面发白光部分的面积。
在
‘
阈值
’
中请输入为了判别未吸附所需的阈
值。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R04103S-01C02
1
2
a
NPM-DGS
识别可选项数据
4.4
追加检查功能
EJS9AC-MB-04X-09 Page 4-11
4.4.4
旋转检查
检查两端
2
接头圆柱形元件的旋转吸附。
(
元件本体明亮时有效。
)
说明
检查圆柱形元件的旋转吸附。
1
设定各项目。
说明
a)
最大偏移量
(C)
请设定由于旋转而引起的导线顶端偏移量的
上限。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040104S-01C00
1
2
a
导线元件
元件
可设定复数
3D
球形
箱形
异形元件
