NPM-DGS 识别可选项数据 1.1 元件识别数据制作概要 Page 1-2 EJS9AC-MB-01X-08 1.1 元件识别数据制作概要 1.1.1 NPM 的元件识别 识别对象元件 NPM 采用的识别系统只输入元件外形尺 寸，则自动选择最佳算法，实现了适 应广泛元件种类的识 别数据制作简单化。并且，还继续装 载以前机种所对应的所有识别算 法。 识别辅助功能 ( 识别可选数据 ) 使用时， 除了以元件外 形为根据的基本识别…
NPM-DGS
识别可选项数据
EJS9AC-MB-01X-08 Page 1-1
1.
元件识别数据的概要
本章对元件识别数据制作的有关事项进行详细说明。
NPM-DGS
识别可选项数据
1.1
元件识别数据制作概要
Page 1-2 EJS9AC-MB-01X-08
1.1
元件识别数据制作概要
1.1.1 NPM
的元件识别
识别对象元件
NPM
采用的识别系统只输入元件外形尺寸，则自动选择最佳算法，实现了适应广泛元件种类的识
别数据制作简单化。并且，还继续装载以前机种所对应的所有识别算法。
识别辅助功能
(
识别可选数据
)
使用时，除了以元件外形为根据的基本识别功能以外，还可以选择、组合各种设定以及元件检查项
目。
1.1.2
元件识别数据制作训练
为了掌握新的元件种类的识别数据制作方法，请按照以下顺序阅读本说明书。关于标准元件，可以
根据元件种类及尺寸进行识别。关于识别可选数据，推荐用户在需要时参照。
1.1
元件识别数据制作概要
1.2
元件识别数据制作画面的启动方法
2
元件详细可选项
3
形状可选项
4
识别可选项
NPM-DGS
识别可选项数据
1.2
元件识别数据制作画面的启动方法
EJS9AC-MB-01X-08 Page 1-3
1.2
元件识别数据制作画面的启动方法
识别数据用
NPM-DGS
的
Parts Editor
进行设定。
在
Parts Editor
中可进行的设定如下
:
元件种类、外形尺寸等基本数据的设定
;
可设定多种识别可
选项定义的详细设定。
关于
Parts Editor
的操作方法，请参照
‘NPM-DGS
程序手册的编辑元件
’
。
1

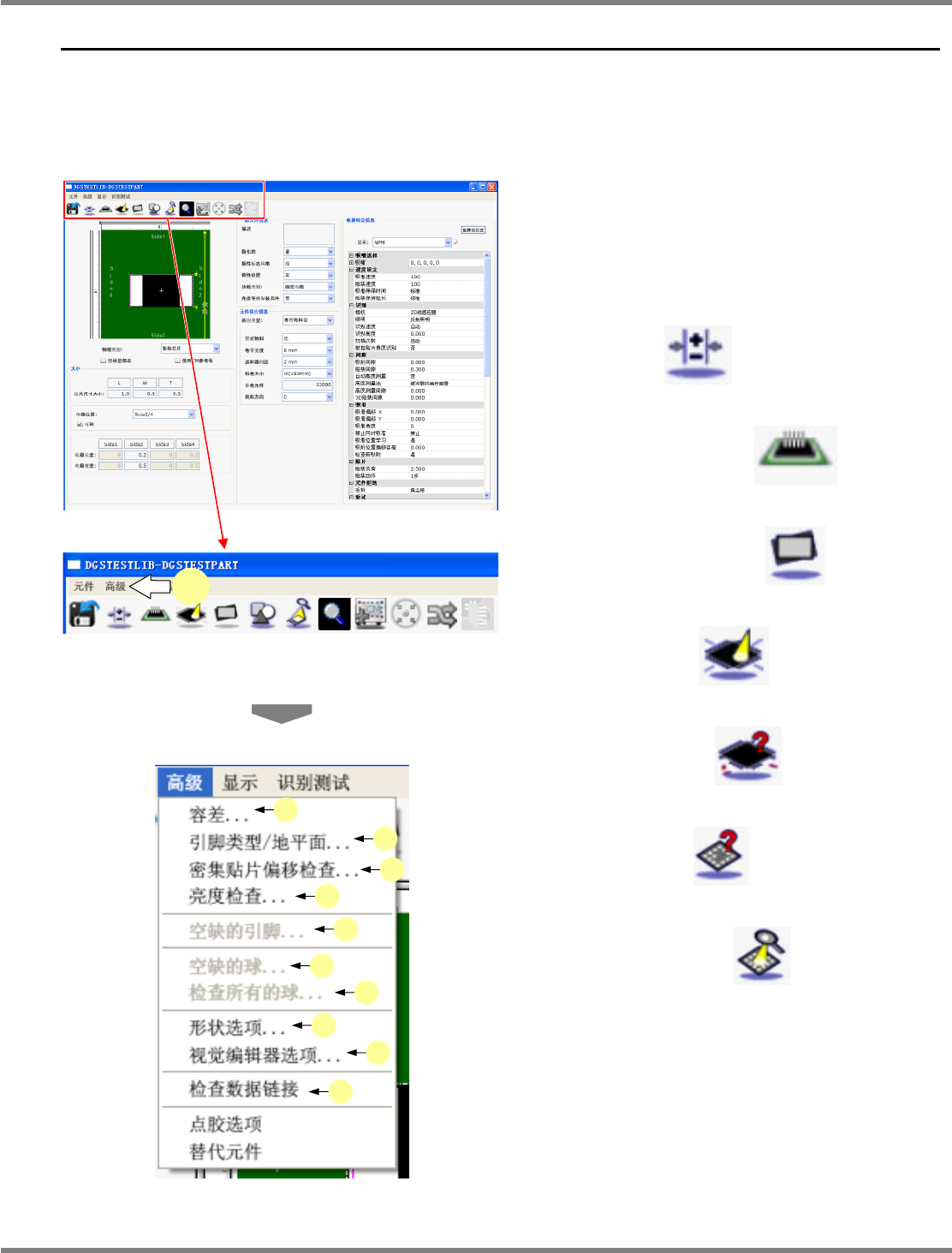

点击
<Parts Editor>
的
[
高级
]
，在 菜 单 中
选择目标的详细设定。
点击图标也可进行各详细设定。
a. [
容差
]
或者
变更尺寸检查的基准。
b. [
引脚类型
/
地平面
]
或者
变更导线的地平面及电极类型。
c. [
密集贴片偏移检查
]
或者
检查吸嘴超出量。
d. [
亮度检查
]
或者
检查指定区域的亮度。
e. [
空缺的引脚
]
或者
在导线有遗漏或导线间有东西时指定。
f. [
空缺的球
]
或者
在格子排列的球有遗漏时指定。
g. [
检查所有的球
]
或者
对
BGA/CSP
的所有的球进行识别。
