NPM-DGS
识别可选项数据
4.4
追加检查功能
EJS9AC-MB-04X-09 Page 4-31
4.4.24
确认助焊剂
在确认转印助焊剂的状态时，指定本项目。
说明
当助焊剂不足区域
(
超出亮度等级上限值的面积
)
大于球面阈值时，将判定为助焊剂涂布错误。
只有在设定了球组、不均排列球的情形下有效。
如果同时设定了焊料确认，那么将会忽视本项目。
1
设定各个项目。
说明
a)
亮度等级上限
请输入用来判定已涂布了助焊剂的亮度上限
值。
b)
阈值
请输入判定助焊剂涂布不足的阈值。
2

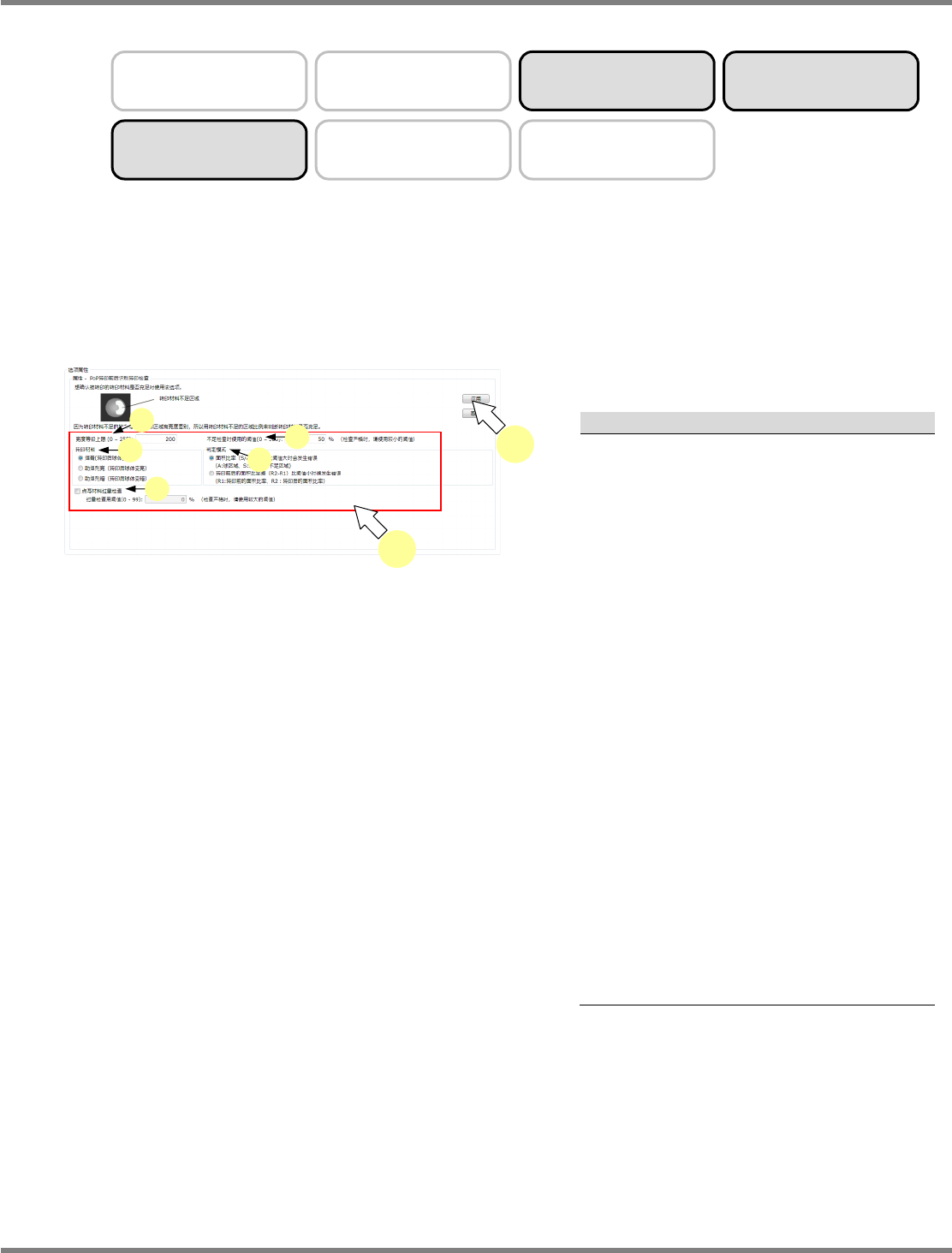

点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040420S-01C00
a
b
1
2
NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-32 EJS9AC-MB-04X-09
4.4.25
确认焊料
在确认转印焊浆的状态时，指定本项目。
说明
当焊料不足区域
(
超出亮度等级上限值的面积
)
大于球面阈值时，将判定为焊料涂布错误。
只有在设定了球组、不均排列球的情形下有效。如果同时设定了助焊剂确认，那么将会优先本项目。
1
设定各个项目。
说明
a)
亮度等级上限
请输入用来判定已涂布了焊浆的亮度上限
值。
b)
阈值
请输入判定焊浆涂布不足的阈值。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040421S-01C00
a
b
1
2
NPM-DGS
识别可选项数据
4.4
追加检查功能
EJS9AC-MB-04X-09 Page 4-33
4.4.26 POP
转印前后识别转印检查
当需要确认被转印的转印材料是否充足时，指定本项功能。
说明
关于转印后的转印材料的面积，通过所选择的反转模式而判定为转印错误。
在判定模式中存在面积比率与转印前后的面积比率差。
1
设定各个项目。
说明
a)
亮度等级上限
请输入判断是否涂抹了转印材料的亮度上限
值。
b)
不足检查时使用的阈值
在对转印材料的不足进行检查时输入这个项
目。请输入与转印面积比率的判断模式相应
的值。
c)
点写材料种类
请从
‘
焊膏
’
、
‘
助焊剂亮
’
、
‘
助焊剂暗
’
中选择转
印材料。
b)
判定模式
‘
面积比率
’ :
通过转印后的识别图像求算亮度级别以下的
面积比率后，进行判定。当进行转印
识
别之际使用本功能。
‘
转印前后的面积比率差
’ :
通过转印前后的识别图像求算亮度级别以下
的面积比率后，再通过这个相对变化进行判
定。在进行转印前后识别之际使用本功能。
e)
点写材料过多检查
在对转印材料的过多进行检查时，选择这个
项目。请输入与转印面积比率的判断模式相
应的值。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040422S-01C01
c
1
2
a
d
b
e
