NPM-DGS
识别可选项数据
4.8
变更识别结果
EJS9AC-MB-04X-09 Page 4-59
4.8.6
导线检测位置设定
对
1
边的导线根数在
4
根以上的元件，在需要变更导线列的检测位置时，使用本功能。
有复数导线群时，可以按各个导线群分别指定。
说明
通常在导线的顶端附近识别各导线的位置，可以改变成在内侧识别。
在导线的顶端看不清，或者精确度不够时设定。
1
设定各项目。
说明
a)
引脚检测位置
请从以下各项中选择检测基准。
‘
引脚头
’
、
‘
元件中心
’
、
‘
另外一边
’
。
b)
距离
根据所选择的检测位置请输入距离。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040506S-01C01
1
2
a
导线元件
导线群
3D
球形
箱形
可设定复数
异形元件
NPM-DGS
识别可选项数据
4.8
变更识别结果
Page 4-60 EJS9AC-MB-04X-09
4.8.7
导线检测窗宽度设定
改变导线检测窗宽度。
有复数导线群时，可以按各个导线群分别指定。
说明
对
1
边导线根数在
4
根以上的元件，在需要变更导线列的检测宽度时，使用本功能。
1
设定各项目。
说明
a)
范围宽度
请输入检测窗宽度。
2
点击
[
应用
]
。
确定所设定的内容。
导线元件
导线群
3D
球形
箱形
可设定复数
异形元件
Parts-R040507S-01C03
1
2
a
NPM-DGS
识别可选项数据
4.8
变更识别结果
EJS9AC-MB-04X-09 Page 4-61

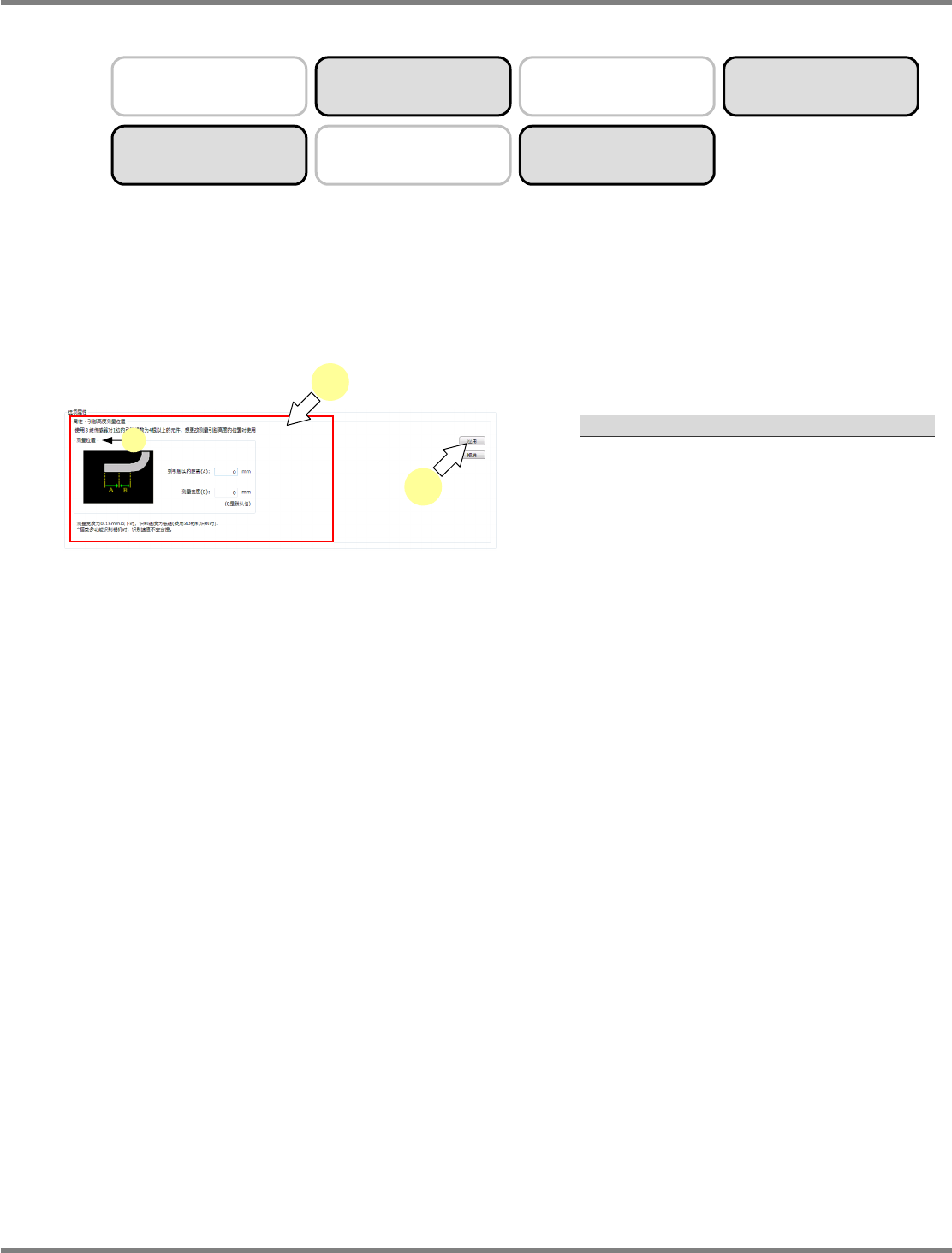

4.8.8
导线高度测量位置
改变导线高度的测量位置。
有复数导线群时，可以按各个导线群分别指定。
说明
在使用
3D
传感器对
1
边导线根数在
4
根以上的元件进行测量时，当需要变更测量导线高度的位置之际，使
用这个功能。
1
设定各项目。
说明
a)
测量位置
请在
‘
到引脚头的距离
(A)’
中输入测量高度范
围的由导线顶端的距离。
请在
‘
测量宽度
(B)’
中输入测量高度的范围。
2
点击
[
应用
]
。
确定所设定的内容。
导线元件
导线群
球形
箱形
可设定复数
3D
异形元件
Parts-R040508S-01C03
1
2
a
