NPM-DGS 识别可选项数据 4.8 变更识别结果 EJS9AC-MB-04X-09 Page 4-59 4.8.6 导线检测位置设定 对 1 边的导线根数在 4 根以上的元件，在需要变更 导线列的检测位置时，使用本功 能。 有复数导线群时，可以按各个导线群 分别指定。 说明 通常在导线的顶端附近识别各导线的 位置，可以改变成在内侧识别。 在导线的顶端看不清，或者精确度不 够时设定。 1 设定各项目。 说明 a) 引脚检测位置…
NPM-DGS
识别可选项数据
4.8
变更识别结果
Page 4-58 EJS9AC-MB-04X-09
4.8.5
导线元件倾斜度计算方法
对
1
边导线根数在
4
根以上的元件，需要变更元件倾斜的计算方法时，使用这个功能。
说明
通常情况下处于自动设定状态，在要改变元件倾斜计算方法时设定。
1
设定各项目。
说明
a)
旋转计算
请选择计算方法。
‘
默认
’
为标准设定。
‘
连接代表点的线的倾斜度
’
先在每个方向分
别找出代表点，然后连接相对边上的代表点，
根据该连接线的倾斜计算。
‘
引脚头的倾斜度
’
按照每个边分别算出倾斜，
根据其平均倾斜算出。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040505S-01C01
1
2
a
导线元件
元件
3D
球形
箱形
可设定复数
异形元件
NPM-DGS
识别可选项数据
4.8
变更识别结果
EJS9AC-MB-04X-09 Page 4-59

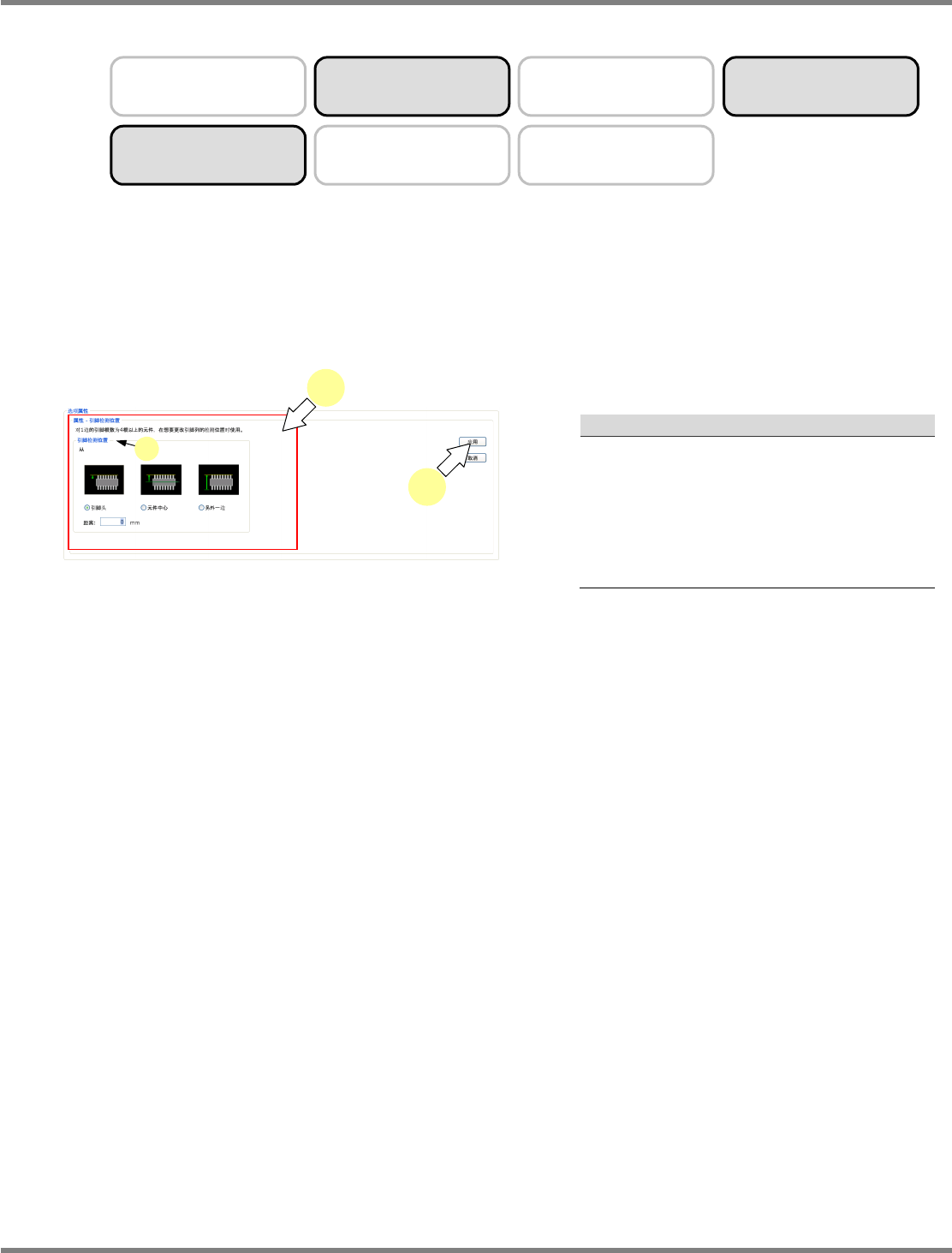

4.8.6
导线检测位置设定
对
1
边的导线根数在
4
根以上的元件，在需要变更导线列的检测位置时，使用本功能。
有复数导线群时，可以按各个导线群分别指定。
说明
通常在导线的顶端附近识别各导线的位置，可以改变成在内侧识别。
在导线的顶端看不清，或者精确度不够时设定。
1
设定各项目。
说明
a)
引脚检测位置
请从以下各项中选择检测基准。
‘
引脚头
’
、
‘
元件中心
’
、
‘
另外一边
’
。
b)
距离
根据所选择的检测位置请输入距离。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040506S-01C01
1
2
a
导线元件
导线群
3D
球形
箱形
可设定复数
异形元件
NPM-DGS
识别可选项数据
4.8
变更识别结果
Page 4-60 EJS9AC-MB-04X-09

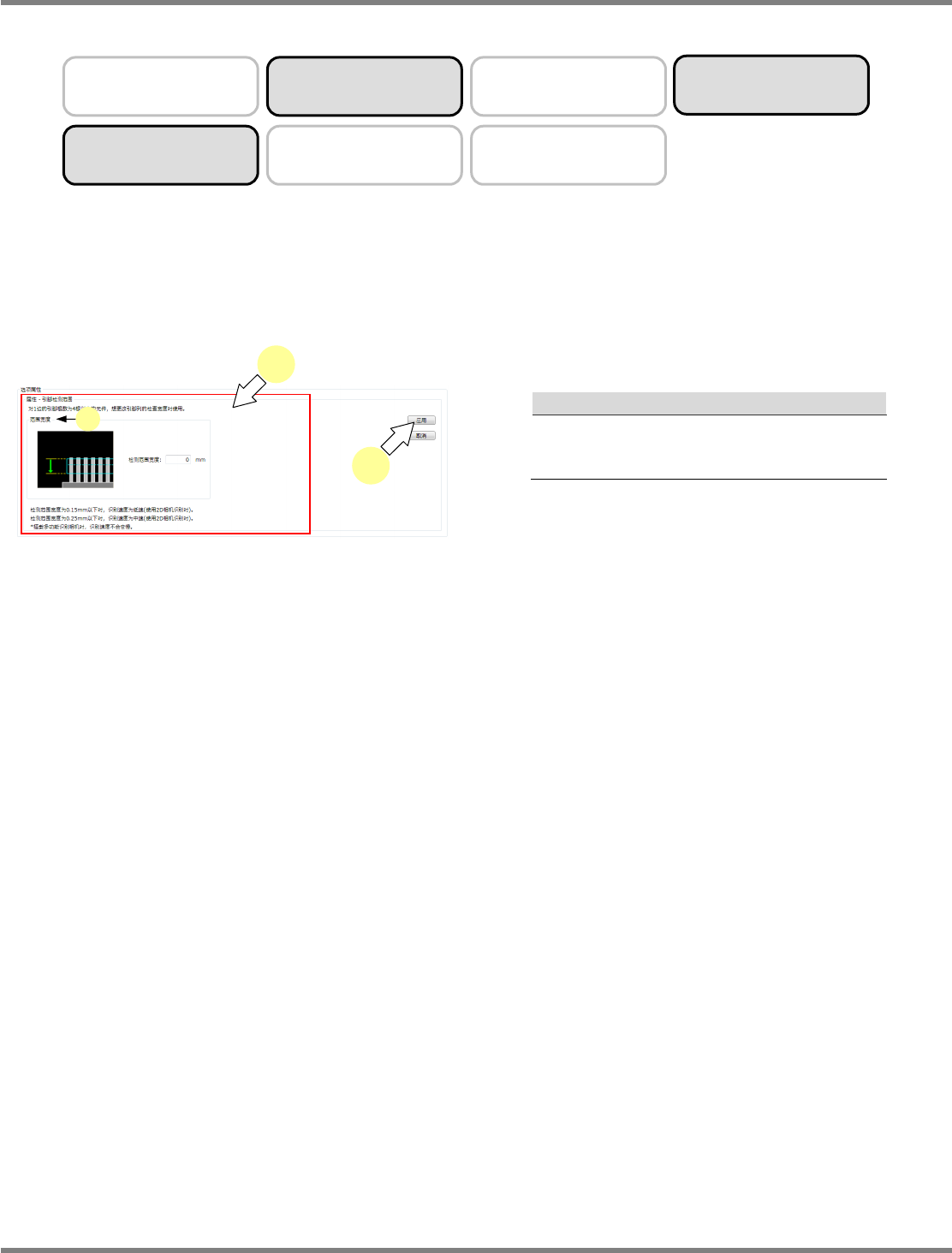

4.8.7
导线检测窗宽度设定
改变导线检测窗宽度。
有复数导线群时，可以按各个导线群分别指定。
说明
对
1
边导线根数在
4
根以上的元件，在需要变更导线列的检测宽度时，使用本功能。
1
设定各项目。
说明
a)
范围宽度
请输入检测窗宽度。
2
点击
[
应用
]
。
确定所设定的内容。
导线元件
导线群
3D
球形
箱形
可设定复数
异形元件
Parts-R040507S-01C03
1
2
a
