NPM-DGS
识别可选项数据
4.6
提高检测能力
Page 4-40 EJS9AC-MB-04X-09
4.6.4
导线弯曲
导线弯曲时指定。
有复数导线群时，可以按各个导线群分别指定。
说明
如铝电解电容器，导线的弯曲本来就很大时设定。
1
设定各项目。
说明
a)
引脚弯曲
在
‘
容差
’
中输入弯曲角度的上限。
但是，不检查弯曲角度。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040304S-01C01
1
2
a
导线元件
导线群
3D
球形
箱形
可设定复数
异形元件
NPM-DGS
识别可选项数据
4.6
提高检测能力
EJS9AC-MB-04X-09 Page 4-41
4.6.5
导线形状不定
请在导线形状本来就有很大偏差时指定。
有复数导线群时，可以按各个导线群分别指定。
说明
在无本设定时，导线的形状偏差为元件制造时的模具尺寸偏差，有些元件的导线形状偏差很大。
此时，请进行本设定。
1
设定各项目。
说明
a)
位置
以指定边的所有导线为对象时请选择
‘
全部引
脚
’
。
指定各个边时请选择
‘
单引脚
’
，并 且 选 择
‘
顺时
针
’
、
‘
逆时针
’
之一，以作为指定导线位置的方
向。然后输入
‘
位置
’
。
b)
不规则形状
请指定不规则形状的一侧。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040305S-01C00
1
2
a b
导线元件
导线群
3D
球形
箱形
可设定复数
异形元件
NPM-DGS
识别可选项数据
4.6
提高检测能力
Page 4-42 EJS9AC-MB-04X-09

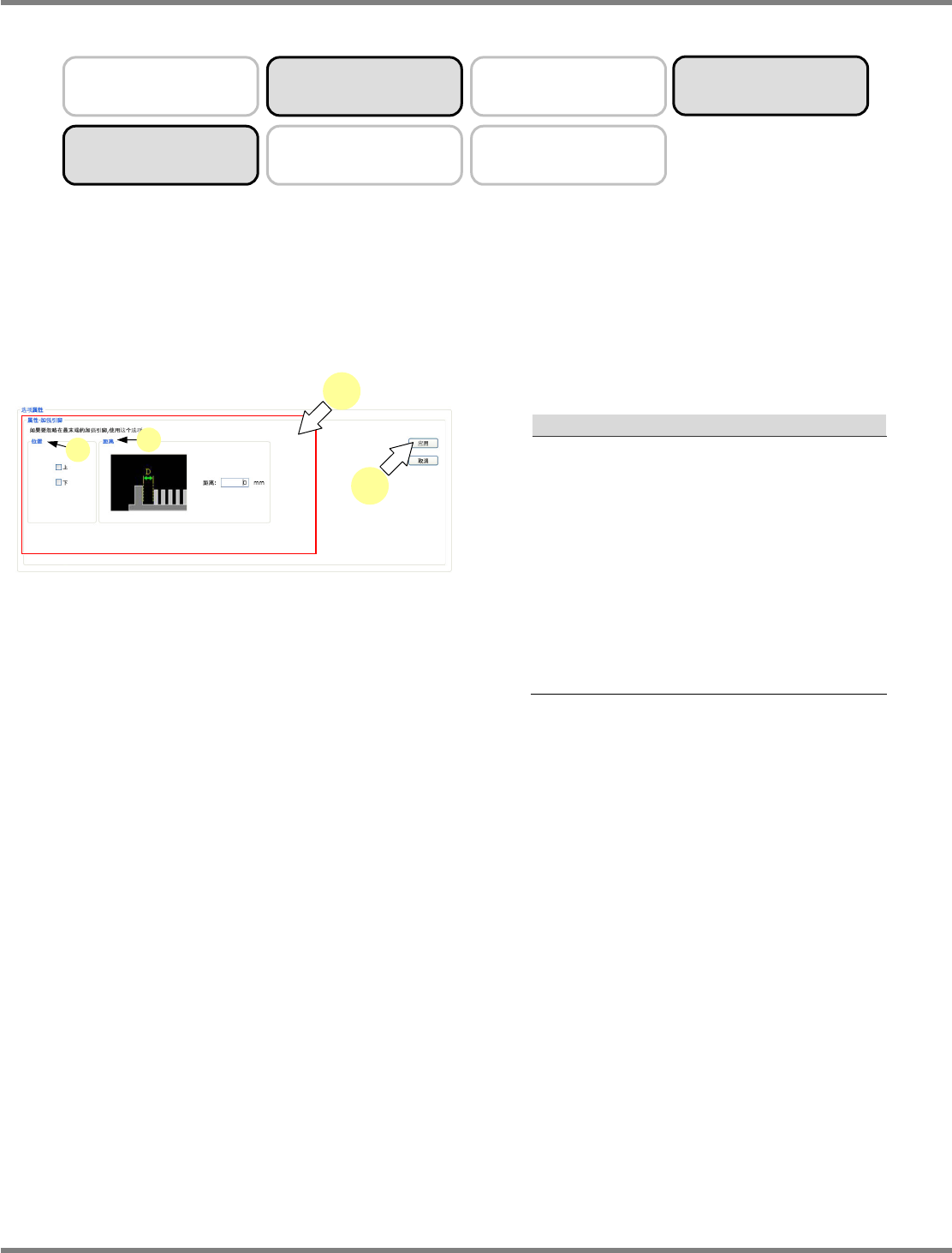

4.6.6
加强导线指定
请在导线的两侧有加强导线、个别导线、电极时指定。
(
在无此可选项指定时，则识别沿导线排列方向上没有任何东西。
)
有复数导线群时，可以按各个导线群分别指定。
说明
通过补加此可选项，可以将导线排列方向上的东西从识别对象中删除。
1
设定各项目。
说明
a)
位置
当导线组的角度为
0°/180°
时，请选择
‘
上边
’
或
‘
下边
’
。
当导线组的角度为
-90°/90°
时，请选择
‘
右
’
或
‘
左
’
。
如果属于上述两种情形，请都加以选择。
b)
距离
请输入从导线边到东西的距离。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040306S-01C00
1
2
a
b
导线元件
导线群
3D
球形
箱形
可设定复数
异形元件
