NPM-DGS 识别可选项数据 4.4 追加检查功能 EJS9AC-MB-04X-09 Page 4-31 4.4.24 确认助焊剂 在确认转印助焊剂的状态时，指定本 项目。 说明 当助焊剂不足区域 ( 超出亮度等级上限值的面积 ) 大于球面阈值时，将判定为助焊 剂涂布错误。 只有在设定了球组、不均排列球的情 形下有效。 如果同时设定了焊料确认，那么将会 忽视本项目。 1 设定各个项目。 说明 a) 亮度等级上限 请输入用来判定已涂…
NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-30 EJS9AC-MB-04X-09
4.4.23
浮起检查
说明
当使用可测量高度的照相机检查浮起时，请指定
3
处以上的高度测量区域。
1
点击
[
追加
]
，设定各项目。
说明
a)
浮起检测的范围
请将进行浮起检查的范围以进行部品识别时
的中心为基准进行设定。
b)
定义结束
显示定义的项目。
请选择编辑项目。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040910S-01C03
1
a
b
Parts-R040910S-02C03
2
NPM-DGS
识别可选项数据
4.4
追加检查功能
EJS9AC-MB-04X-09 Page 4-31
4.4.24
确认助焊剂
在确认转印助焊剂的状态时，指定本项目。
说明
当助焊剂不足区域
(
超出亮度等级上限值的面积
)
大于球面阈值时，将判定为助焊剂涂布错误。
只有在设定了球组、不均排列球的情形下有效。
如果同时设定了焊料确认，那么将会忽视本项目。
1
设定各个项目。
说明
a)
亮度等级上限
请输入用来判定已涂布了助焊剂的亮度上限
值。
b)
阈值
请输入判定助焊剂涂布不足的阈值。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040420S-01C00
a
b
1
2
NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-32 EJS9AC-MB-04X-09

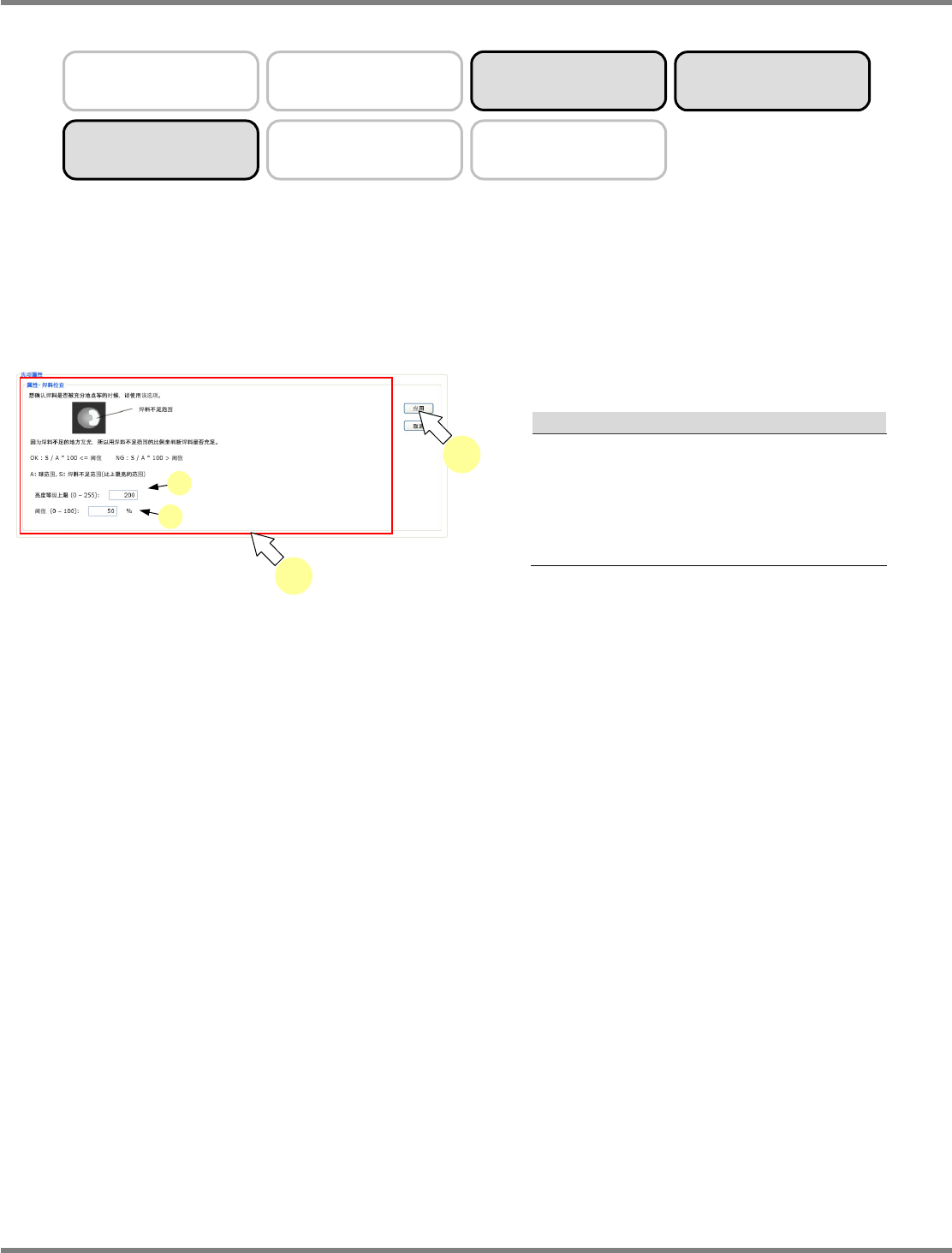

4.4.25
确认焊料
在确认转印焊浆的状态时，指定本项目。
说明
当焊料不足区域
(
超出亮度等级上限值的面积
)
大于球面阈值时，将判定为焊料涂布错误。
只有在设定了球组、不均排列球的情形下有效。如果同时设定了助焊剂确认，那么将会优先本项目。
1
设定各个项目。
说明
a)
亮度等级上限
请输入用来判定已涂布了焊浆的亮度上限
值。
b)
阈值
请输入判定焊浆涂布不足的阈值。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040421S-01C00
a
b
1
2
