NPM-DGS 识别可选项数据 1.4 元件识别数据制作时的注意事项 Page 1-10 EJS9AC-MB-01X-08 1.4 元件识别数据制作时的注意事项 1.4.1 设定数据后的确认事项 A) 请在设定识别数据后，为了确认识别 数据进行元件的示教，确认画面 上显示的尺寸向导表示 ( 点线的 窗口或直线 ) 是否与元件一致。 如果不一致，则需要修正作为识别数 据而设定的元件大小及位置的数 据。 并且，根据情况，有时还需进行识别 可…
NPM-DGS
识别可选项数据
1.3
元件形状一览表
EJS9AC-MB-01X-08 Page 1-9
可设定的识别可选项
插入导线组
•
增强导线指定
•
导线检测窗口宽度设定
•
导线宽度容许值
•
导线间距
(
弯曲
)
容许值
•
导线浮动检查容许值
•
无导线部检查
•
遗漏的导线自动生成
•
导线遗漏
•
插入导线详细
球形群
•
球形检测
•
球直径容许值
•
球间距容许值
•
球浮起检查容许值
•
无球形部检查
•
球形遗漏
非格子排列
•
球直径容许值
•
球间距容许值
•
球浮起容许值
不正排列球
•
球直径容许值
•
球间距容许值
•
球浮起容许值
NPM-DGS
识别可选项数据
1.4
元件识别数据制作时的注意事项
Page 1-10 EJS9AC-MB-01X-08
1.4
元件识别数据制作时的注意事项
1.4.1
设定数据后的确认事项
A)
请在设定识别数据后，为了确认识别数据进行元件的示教，确认画面上显示的尺寸向导表示
(
点线的
窗口或直线
)
是否与元件一致。
如果不一致，则需要修正作为识别数据而设定的元件大小及位置的数据。
并且，根据情况，有时还需进行识别可选项
(
尤其是元件记述可选项
)
的添加及修正。
B)
不同种类的元件具有不同的识别中心以及倾斜定义。
识别结果以十字显示时，十字的中心为识别中心。
但是，在识别中心
(
倾斜
)
与
NC
程序的安装点
(
倾斜
)
不同时，需要补加指定安装位置的偏移可选项。
1.4.2
元件尺寸、导线外形、电极尺寸、导线根数、导线间距
A)
方向的定义
在识别显示器上显示的状态下定义上下左右的方向。
识别显示器显示从设备上方俯视元件的状态。

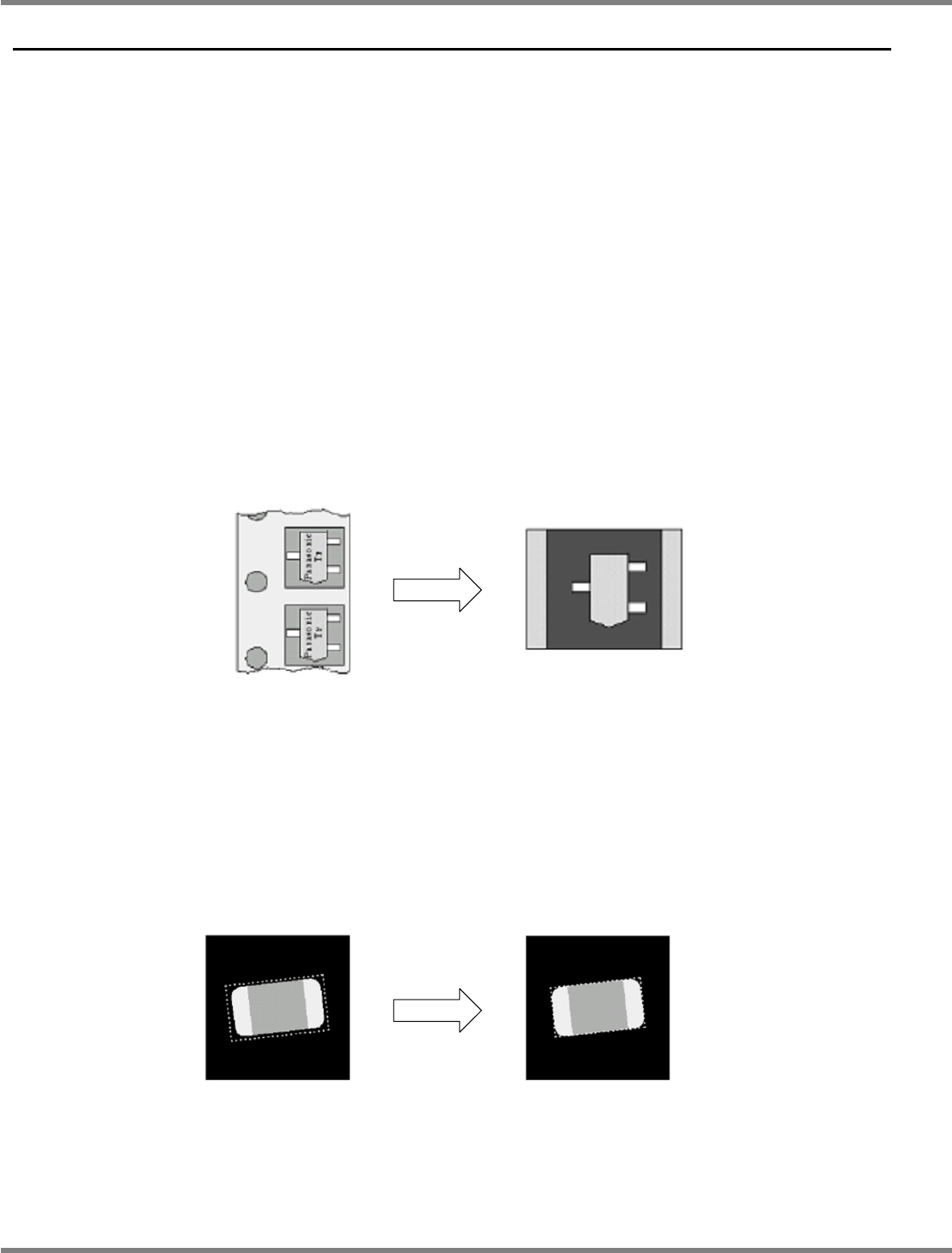

B)
尺寸的调整
即使识别作业正常结束，设定的尺寸也不一定正确。
并且，元件的规格尺寸有可能与实际元件多少有些差异。
为了实现元件的高精度实装，如果示教时显示的尺寸向导表示
(
点线的窗口或直线
)
与所拍摄的元
件不一致，请修正设定的数据。
例如
)
芯片元件
:
元件尺寸被过大输入时
自动收报状态
识别结果
元件尺寸较大的状态
修正后
NPM-DGS
识别可选项数据
1.4
元件识别数据制作时的注意事项
EJS9AC-MB-01X-08 Page 1-11
1.4.3 3D
传感器
3D
传感器对测量对象物照射激光，使用该散射光测量距离。
由此，电极及金属的表面近似镜面的情况下大部分是直接反射光，几乎没有散射光，有可能无法测
量正确距离，不能得到稳定的识别。
此外，在连接元件等当中导线顶端面的方向不一致或者不水平的元件因散射光的状态容易变化，故
有时无法进行
3D
导线识别及导线浮起检查。
实际发生因元件导线及球表面近似镜面而导致识别不稳定时，请询问。
在询问时有时会向用户请求寄送实际的元件。因元件电极接触空气后会促进氧化，故有反射光的
状态变化的可能性。请在寄送实际元件时，尽可能寄送未开封的元件。
