NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-26 EJS9AC-MB-04X-09
4.4.19
球间距容许值
改变球形间距的检测容许值。
(
在没有指定此可选项时，球形间距的容许值为推荐值。
)
有复数球形群时，可以按各个球形群分别指定。
说明
改变球形间距的检测容许值时设定。
将球形间距的检查变严格或者放宽松时请指定。
1
设定各项目。
说明
a)
容差
请输入球形间距的检测容许值。
设定标准值时请选择
[
宽松
]
、
[
标准
]
、
[
严格
]
之一。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040116S-01C00
1
2
a
球形
球形群
3D
导线元件
箱形
可设定复数
异形元件
NPM-DGS
识别可选项数据
4.4
追加检查功能
EJS9AC-MB-04X-09 Page 4-27
4.4.20
球浮起检查容许值
在
3D
识别中改变球形浮起检查的检测容许值。
(
在没有指定此可选项时，球形浮起检查的容许值为推荐值。
)
有复数球形群时，可以按各个球形群分别指定。
说明
改变球形浮起检查的检测容许值时设定。
将球形浮起的检查严格或者放宽松时请指定。
此可选项仅在
3D
识别时才有效。
1
设定各项目。
说明
a)
容差
请输入球形浮起的容许范围。
设定标准值时请选择
[
宽松
]
、
[
标准
]
、
[
严格
]
之一。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040117S-01C00
1
2
a
球形
球形群
导线元件
箱形
可设定复数
3D
异形元件
NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-28 EJS9AC-MB-04X-09

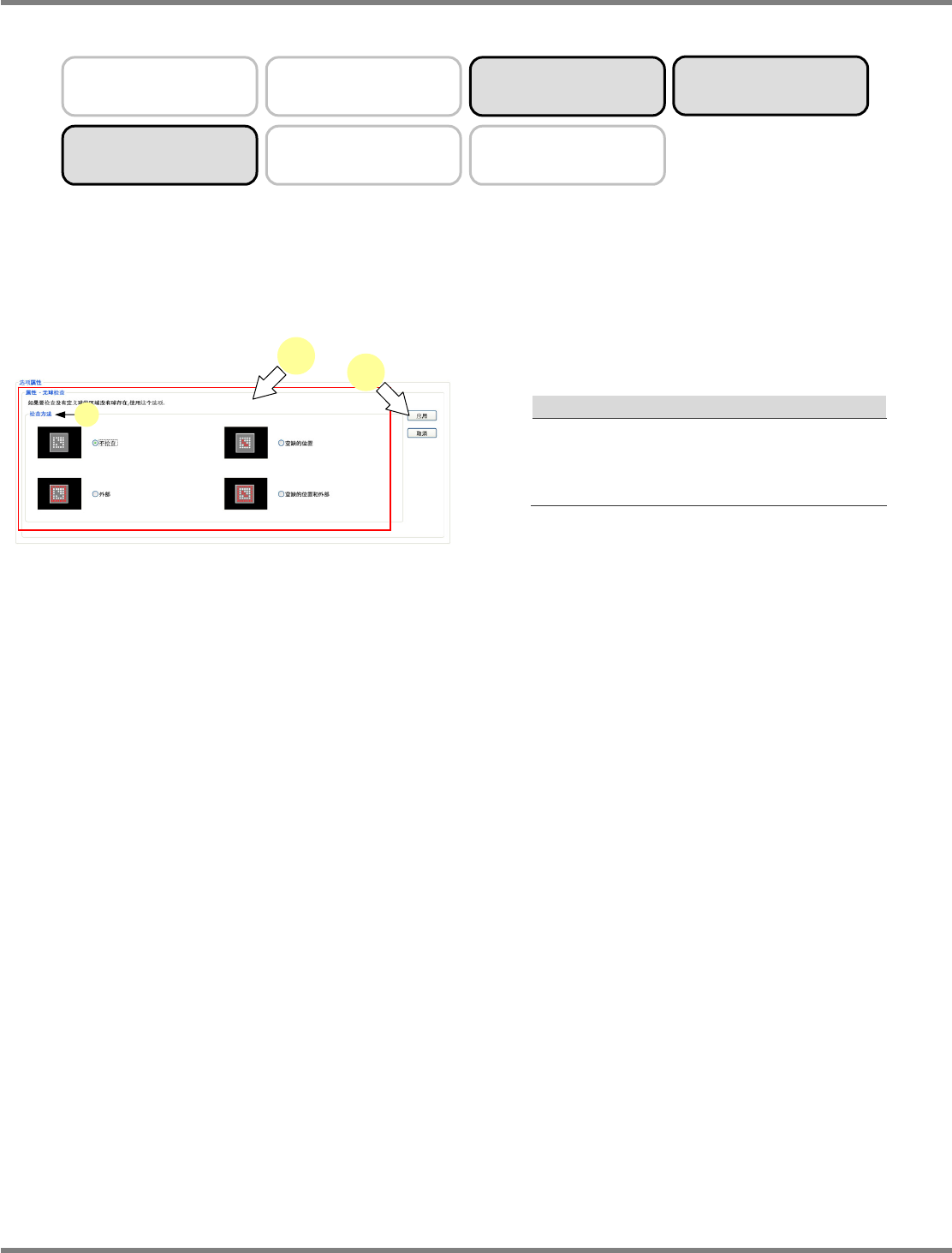

4.4.21
无球形部检查
指定没有球形部分的检查方法。
有复数球形群时，可以按各个球形群分别指定。
说明
要判定在未作为球形登录的部分上没有球形时设定。
1
设定各项目。
说明
a)
检查方法
请在
‘
不检查
’
、
‘
外部
’
、
‘
空缺的位置
’
、
‘
空缺的
位置和外部
’
中选择检查方法。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040118S-01C00
1
2
a
球形
球形群
导线元件
箱形
可设定复数
3D
异形元件
