NPM-DGS
识别可选项数据
3.13
补加角
EJS9AC-MB-03X-03 Page 3-13
3.13
补加角
指定异形元件
(2
边
)
，并将其识别。
说明
作为异形元件的识别地点指定角。角是指形成
90°
的
2
边。

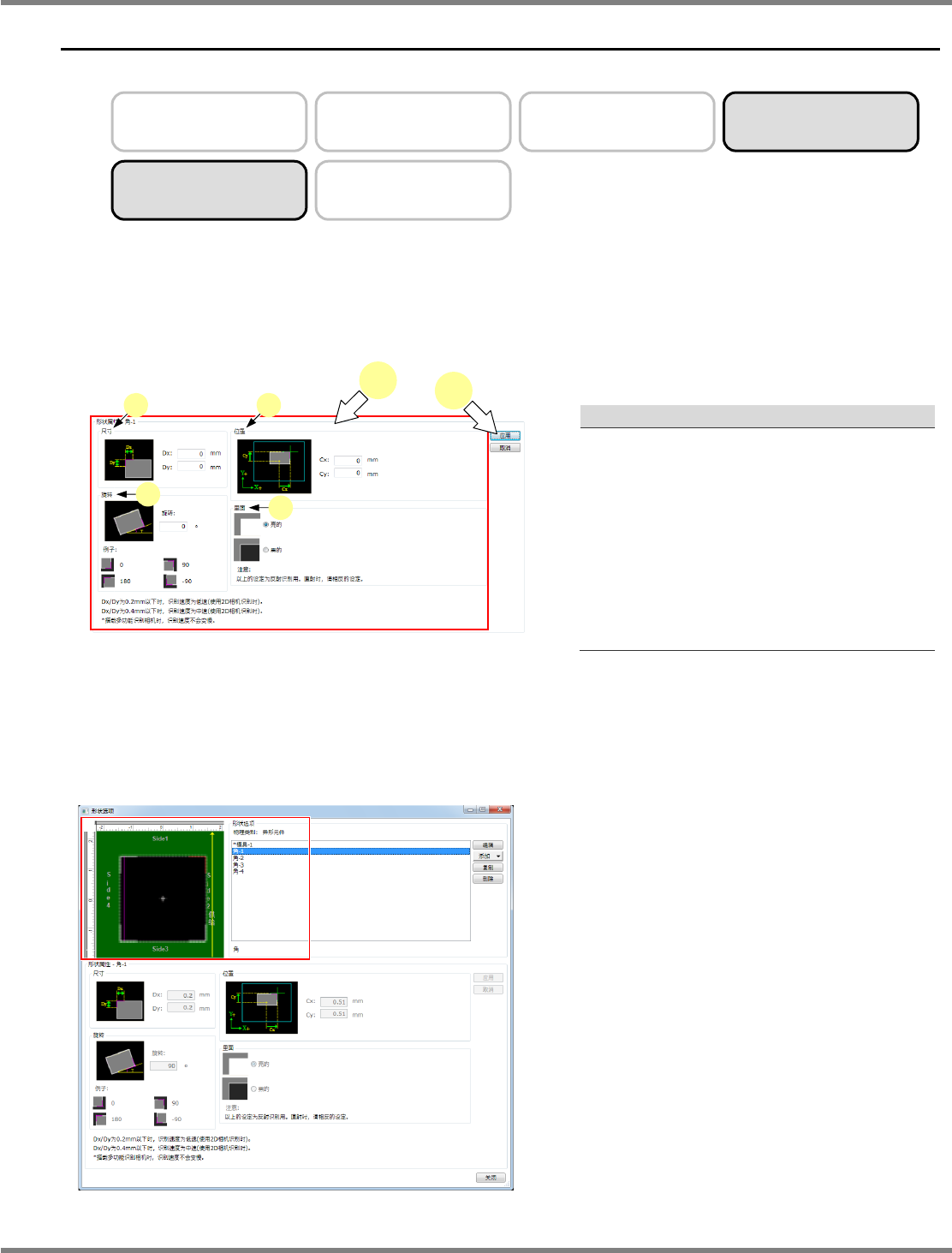

1
设定各项目。
说明
a)
尺寸
请输入
X
、
Y
各方向的长度。
b)
旋转
请输入角的倾斜度。
c)
位置
请输入假设识别中心
(
元件的中心
)
为
(0,0)
时的角的中心位置。
d)
里面
根据实际的元件识别图像，请选择
‘
亮的
’/‘
黑
的
’
之一。
2
点击
[
应用
]
。
确定所设定的内容。
当存在多个角设定时，会以红色显示进行编辑
的角。
3D
异形元件
箱形
导线形
球形
可设定复数
Parts-R031000S-01C03
2
1
a
c
b
d
