NPM-DGS 识别可选项数据 4.4 追加检查功能 EJS9AC-MB-04X-09 Page 4-21 4.4.14 导线宽度容许值 改变导线宽度的检测容许值。 ( 在没有设定此可选项时，该容许值为推 荐值。 ) 有复数导线群时，可以按各个导线群 分别指定。 说明 改变导线宽度的检测容许值时设定。 将导线宽度的检查变严格或者放宽松 时请指定。 1 设定各项目。 说明 a) 容差 请输入导线宽度的检测容许值。 设定标准值时请选…
NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-20 EJS9AC-MB-04X-09
4.4.13
导线方向检查
确认导线顶端的方向时使用。
有复数导线群时，可以按各个导线群分别指定。
说明
确认导线顶端的方向时设定。
1
设定各项目。
说明
a)
引脚头角度
请输入导线顶端的倾斜角度容许值。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040110S-01C00
1
2
a
导线元件
导线群
3D
球形
箱形
可设定复数
异形元件
NPM-DGS
识别可选项数据
4.4
追加检查功能
EJS9AC-MB-04X-09 Page 4-21

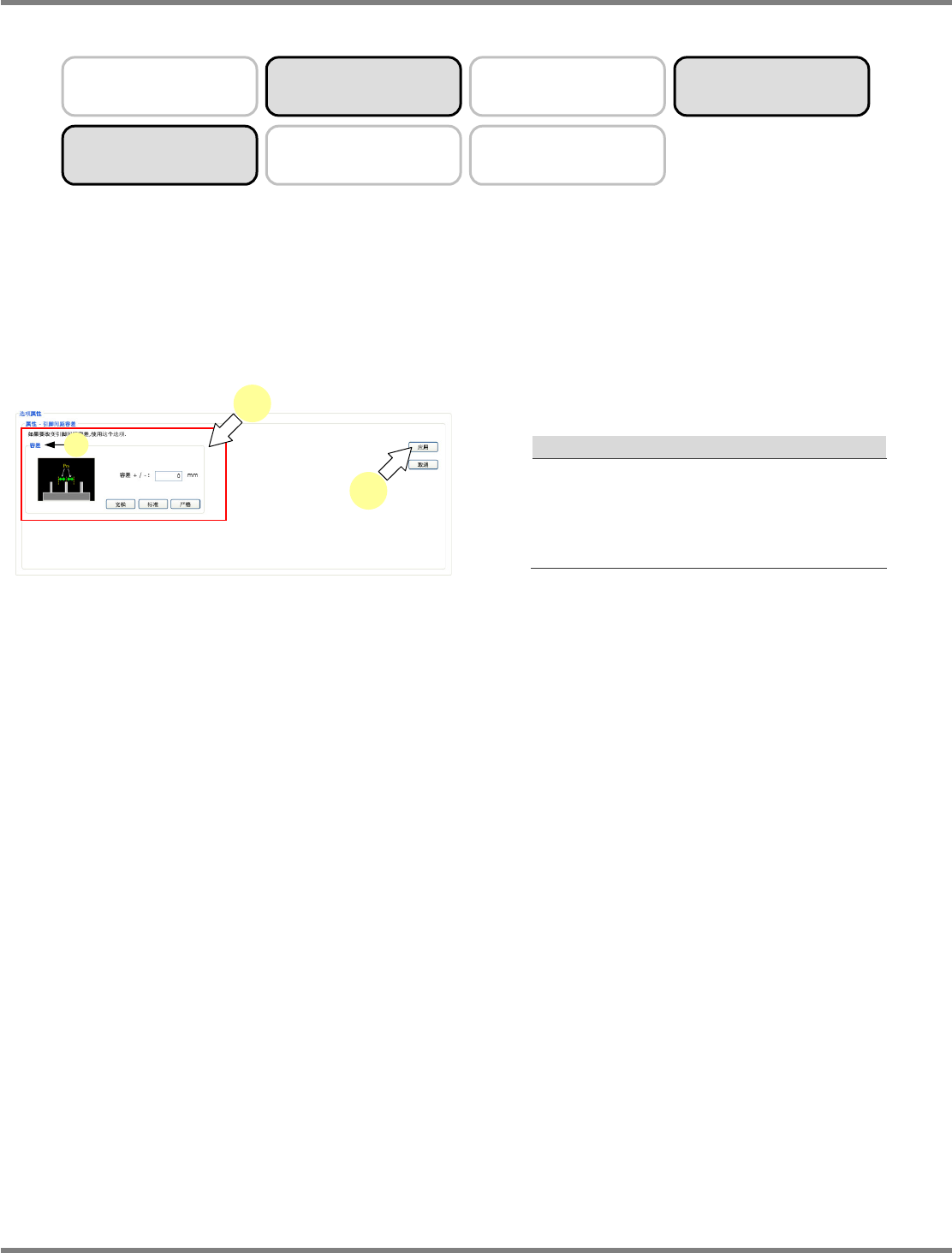

4.4.14
导线宽度容许值
改变导线宽度的检测容许值。
(
在没有设定此可选项时，该容许值为推荐值。
)
有复数导线群时，可以按各个导线群分别指定。
说明
改变导线宽度的检测容许值时设定。
将导线宽度的检查变严格或者放宽松时请指定。
1
设定各项目。
说明
a)
容差
请输入导线宽度的检测容许值。
设定标准值时请选择
[
宽松
]
、
[
标准
]
、
[
严格
]
之一。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040111S-01C00
1
2
a
导线元件
导线群
3D
球形
箱形
可设定复数
异形元件
NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-22 EJS9AC-MB-04X-09
4.4.15
导线间距
(
弯曲
)
容许值
改变导线间距的检测容许值。
(
在没有指定此可选项时，导线间距
(
弯曲
)
容许值为推荐值。
)
有复数导线群时，可以按各个导线群分别指定。
说明
改变导线间距
(
弯曲
)
的检测容许值时设定。
将导线间距
(
弯曲
)
的检查变严格或者放宽松时请指定。
1
设定各项目。
说明
a)
容差
请输入导线间距
(
弯曲
)
容许范围。
设定标准值时请选择
[
宽松
]
、
[
标准
]
、
[
严格
]
之一。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040112S-01C00
1
2
a
导线元件
导线群
3D
球形
箱形
可设定复数
异形元件
