NPM-DGS 识别可选项数据 4.8 变更识别结果 Page 4-54 EJS9AC-MB-04X-09 4.8 变更识别结果 4.8.1 安装位置偏移 在识别结果上加上位置以及角度的偏 移量，调整安装位置以及角度。 说明 在 CAD 数据 (NC 数据 ) 的元件位置与实际识别的元件位置不一 致时设定。 CAD 数据的元件中心多数采用元件外接 中心、元件本体中心、以及通过导线 坐标计算的位置当中的一个数 据。元件识别后，若与显示…
NPM-DGS
识别可选项数据
4.7
提高定位能力
EJS9AC-MB-04X-09 Page 4-53
4.7.7
通过形状选项选择补正结果
在不想将识别位置以及角度用于位置补正时，对每个形状选项指定不使用的识别结果。
解说
在以下的形状选项下，对不用于最终识别结果的内容进行设定。
引线组
･
球组
･
插入引线组
･
非方格排列
不适当排列球
･
长方形
･
圆
･
线
･
角
1
设定各项目。
说明
a)
反映进最终识别结果
请从以下中选择不反映的补正结果。
・
不反映进
XY
补正
・
不反映进θ补正
・不反映进
XY
、θ补正
2
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
球形
球形群
可设定复数
3D
异形元件
Parts-R040406S-01C00
1
2
a
NPM-DGS
识别可选项数据
4.8
变更识别结果
Page 4-54 EJS9AC-MB-04X-09
4.8
变更识别结果

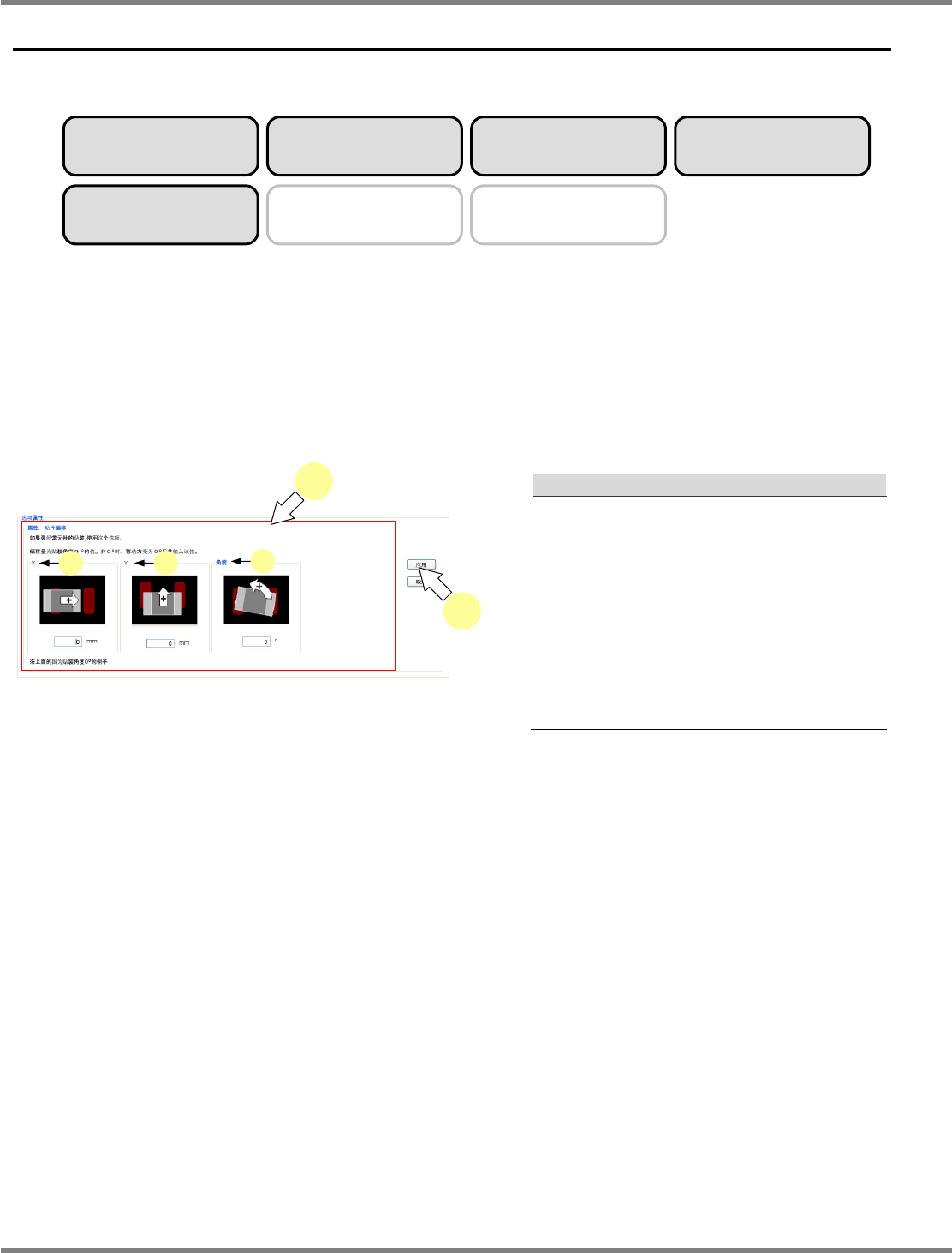

4.8.1
安装位置偏移
在识别结果上加上位置以及角度的偏移量，调整安装位置以及角度。
说明
在
CAD
数据
(NC
数据
)
的元件位置与实际识别的元件位置不一致时设定。
CAD
数据的元件中心多数采用元件外接中心、元件本体中心、以及通过导线坐标计算的位置当中的一个数
据。元件识别后，若与显示的十字位置不同，则需要使用此可选项，或者修正
NC
数据。
1
设定各项目。
说明
a) X
请输入以
CAD
座标右方向为
方向的位置偏
移量。
b) Y
请输入以
CAD
座标内方向为
方向的位置偏
移量。
c)
角度
请输入以逆时针方向为
方向的角度偏移量。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040501S-01C01
1
2
a b
c
NPM-DGS
识别可选项数据
4.8
变更识别结果
EJS9AC-MB-04X-09 Page 4-55

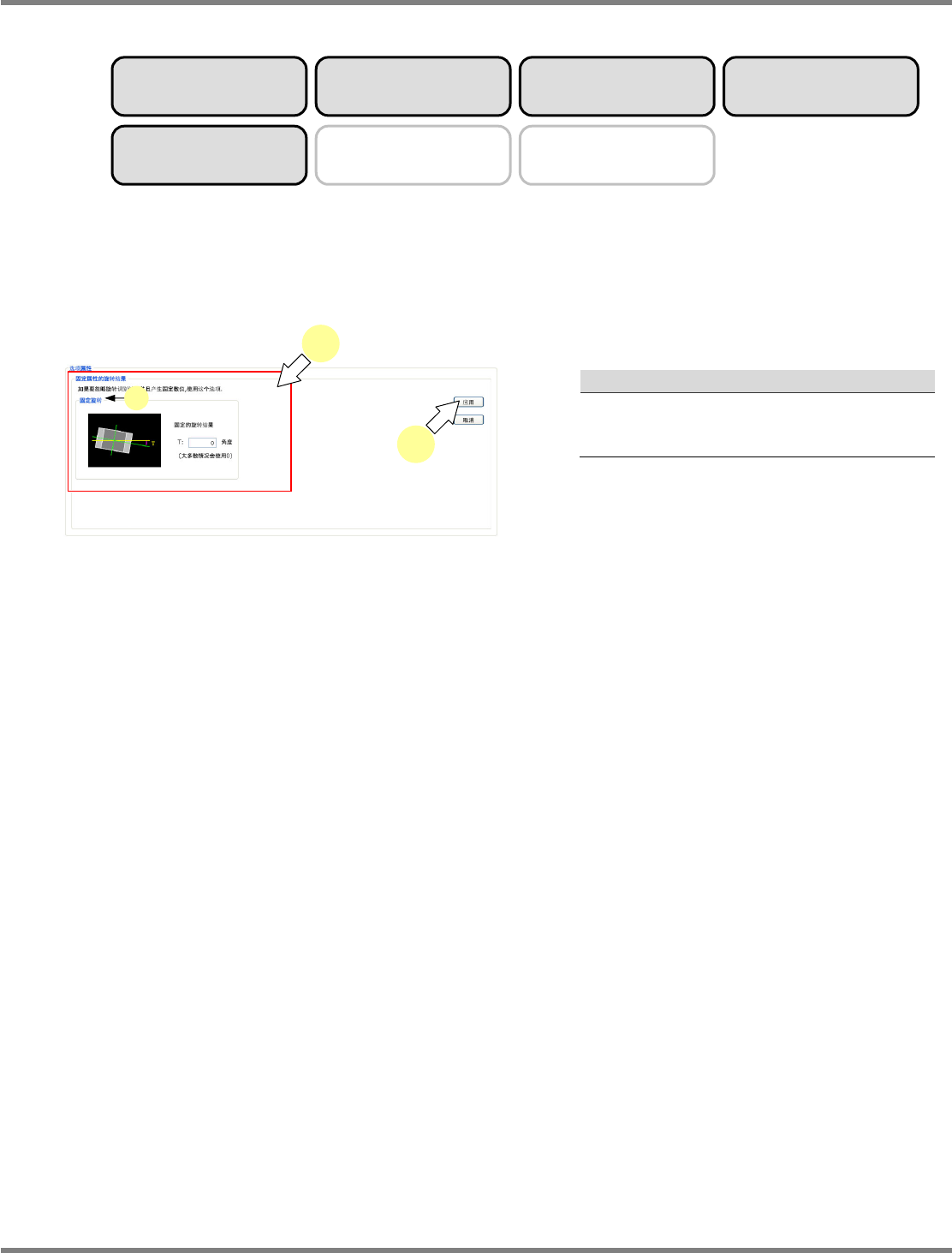

4.8.2
无角度检测
指定返回识别结果时的元件倾斜角度。
说明
使识别结果的倾斜值始终保持一定数值时设定。
1
设定各项目。
说明
a)
固定旋转
请输入返回识别结果时的元件倾斜角度
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040502S-01C00
1
2
a
