NPM-DGS 识别可选项数据 2.9 识别全部球 Page 2-16 EJS9AC-MB-02X-10 = 备忘录 =
NPM-DGS
识别可选项数据
2.9
识别全部球
EJS9AC-MB-02X-10 Page 2-15
2.9
识别全部球
进行
BGA/CSP
的所有球形的识别。
关于全球形的识别条件，请确认规格等资料。
说明
进行按规矩配置球形的
BGA/CSP
的全球形识别。
装载
3D
传感器时，也会进行球形浮起检查。
在球形浮起检查中，如果使用球形浮起检查容许值可选项，可以改变高度容许值。
在
LGA (land grid array
区域格子排列
)
的情况下，不能进行全球形检查。

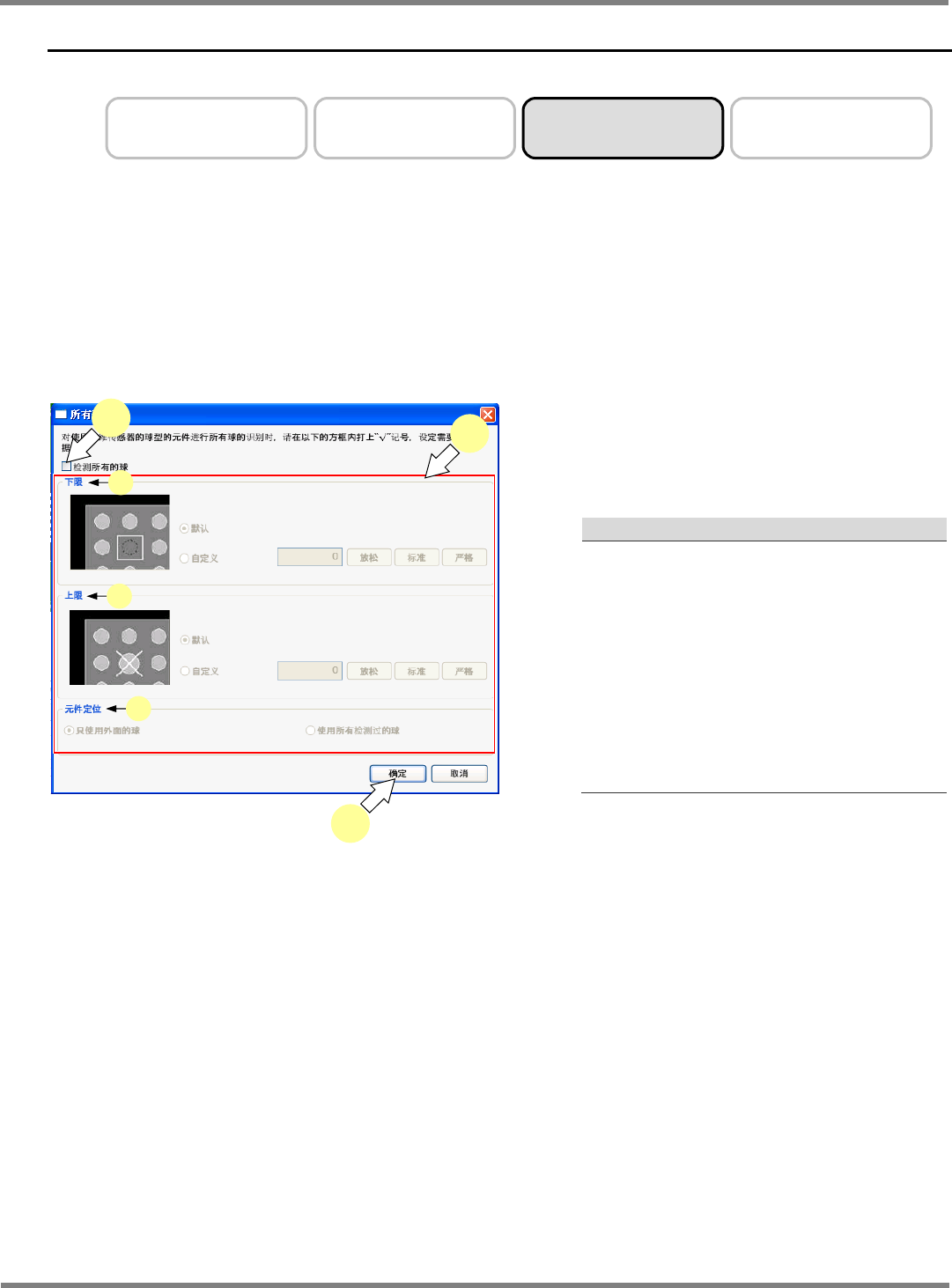

1
在
[
检测所有的球
]
中打勾。
2
设定各项目。
说明
a)
下限
选择
[
放松
]/[
标准
]/[
严格
]
之一，则可设定。
并且，还可设定值。设定值越小，检查越严
格，则不会识别相对较黑的球形。
b)
上限
选择
[
放松
]/[
标准
]/[
严格
]
之一，则可设定。
并且，还可设定值。设定值越小，检查越严
格，则不会识别相对较亮的球形。
c)
元件定位
选择
[
只使用外面的球
]
及
[
使用所有检测过的
球
]
之一。
3
点击
[
确定
]
。
确定所设定的内容。
异形元件
箱形
球形
导线元件
Parts-R020700S-01C01
3
1
2
a
b
c
NPM-DGS
识别可选项数据
2.9
识别全部球
Page 2-16 EJS9AC-MB-02X-10
= 备忘录 =
NPM-DGS
识别可选项数据
EJS9AC-MB-03X-03 Page 3-1
3.
形状可选项
在本章中，对形状可选项的详细内容进行说明。
