NPM-DGS 识别可选项数据 1.5 元件制造例 EJS9AC-MB-01X-08 Page 1-15 1.5.4 设定不要进行连接器加强导线识别 设定不要把加强导线作为导线检测。 设定方法 关于连接器外侧的导线，请通过导线 元件的制造设定。在此说明内侧 导线的设定方法。 1 在菜单中选择 [ 高级 ] 的 [ 视觉编辑器选 项 ] ，然后选择 [ 加强引脚 ] 。 2 设定各项目。 说明 指定元件上边左侧时 对象位置 : 勾…
NPM-DGS
识别可选项数据
1.5
元件制造例
Page 1-14 EJS9AC-MB-01X-08
1.5.3
识别
4
排连接器
(
外观
2
排、内侧
2
排
)
的所有导线
通过导线元件设定连接器外侧的
、
导线。
通过形状可选项添加连接器内侧的
、
导线。
设定方法
关于连接器外侧的导线，请通过导线元件的制造设定。在此说明内侧导线的设定方法。
1
在菜单中选择
[
高级
]
的
[
形状选项
]
，然后
选择
[
引脚组添加
]
。
2
设定各项目。
对
、
的各导线设定如下内容。
说明
a)
引脚信息
数目
: 8
个
间距
: 1 mm
宽度
: 0.5 mm
长度
: 2 mm
b)
旋转
: -90
度、
90
度
c)
位置
Cx: 0 mm
Cy: 1 mm
、
-1 mm
d)
引脚形状
电极类型
: ‘
翼形导线
’
地平面
: ‘
平
’
识别结果
连接器
仅设定外侧导线时仅会识别外侧导线。 设定所有导线时会识别所有导线。
Parts-R030200S-01C01
a
b
c
d
NPM-DGS
识别可选项数据
1.5
元件制造例
EJS9AC-MB-01X-08 Page 1-15

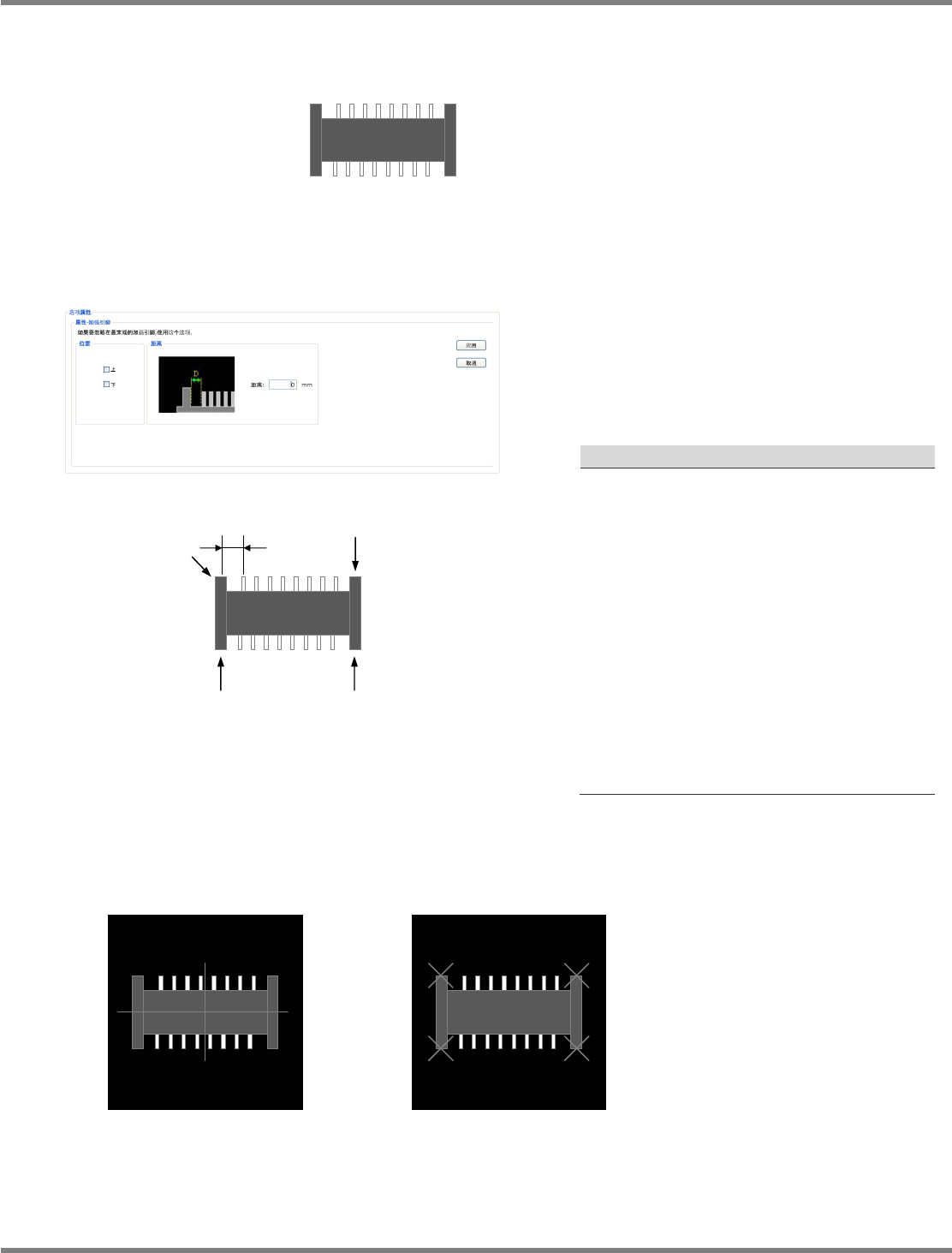

1.5.4
设定不要进行连接器加强导线识别
设定不要把加强导线作为导线检测。
设定方法
关于连接器外侧的导线，请通过导线元件的制造设定。在此说明内侧导线的设定方法。
1
在菜单中选择
[
高级
]
的
[
视觉编辑器选
项
]
，然后选择
[
加强引脚
]
。
2
设定各项目。
说明
指定元件上边左侧时
对象位置
:
勾选左侧
分离距离
: 2 mm
指定元件上边右侧时
对象位置
:
勾选右侧
分离距离
: 2 mm
指定元件下边左侧时
对象位置
:
勾选左侧
分离距离
: 2 mm
指定元件下边右侧时
对象位置
:
勾选右侧
分离距离
: 2 mm
识别结果
连接器
Parts-R040306S-01C00
2 mm
因
是从元件中心看到的下边导线的左侧部分，
故选择加强导线的上边。
识别正常结束。
NPM-DGS
识别可选项数据
1.5
元件制造例
Page 1-16 EJS9AC-MB-01X-08
= 备忘录 =
