NPM-DGS 识别可选项数据 4.4 追加检查功能 EJS9AC-MB-04X-09 Page 4-25 4.4.18 球直径容许值 改变球形直径的检测容许值。 ( 在没有指定此可选项时，球形直径的容 许值为推荐值。 )  有复数球形群时，可以按各个球形群 分别指定。  说明 改变球形直径的检测容许值时设定。 将球形直径的检查变严格或者放宽松 时请指定。 1 设定各项目。 说明 a) 容差 请输入球形直径的检测容许值。 设定标准值…

100%1 / 140
NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-24 EJS9AC-MB-04X-09
4.4.17
无导线部检查
指定导线遗漏部分的检查方法。
有复数导线群时，可以按各个导线群分别指定。
说明
要判定在未作为导线登录的部分上没有导线时设定。
1
设定各项目。
说明
a)
检查方法
请在
‘
不检查
’
、
‘
外侧无引脚检查
’
、
‘
空缺的位
置
’
、
‘
空缺位置和外侧无引脚检查
’
中选择检查
方法。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040114S-01C00
1
2
a
导线元件
导线群
3D
球形
箱形
可设定复数
异形元件
NPM-DGS
识别可选项数据
4.4
追加检查功能
EJS9AC-MB-04X-09 Page 4-25

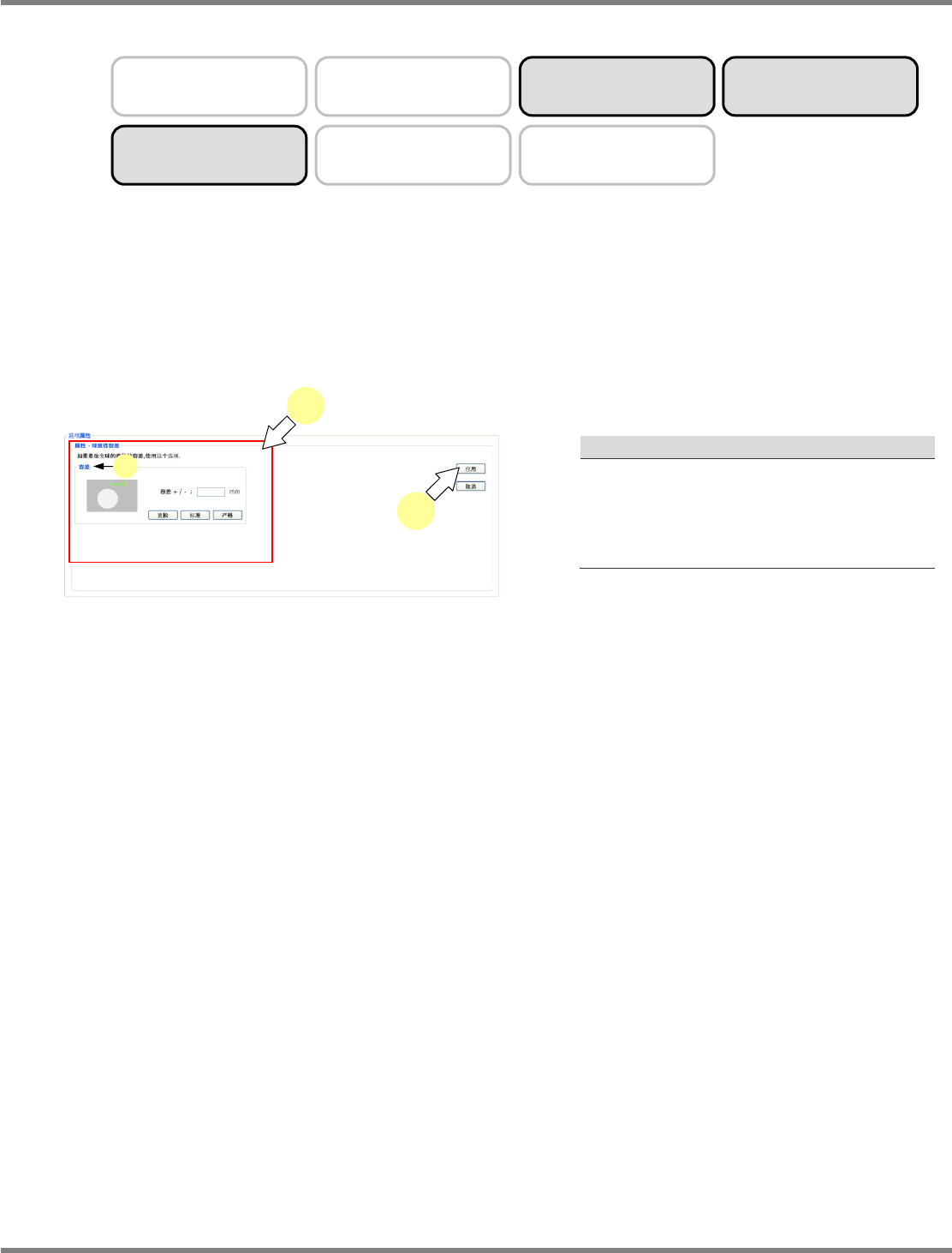

4.4.18
球直径容许值
改变球形直径的检测容许值。
(
在没有指定此可选项时，球形直径的容许值为推荐值。
)
有复数球形群时，可以按各个球形群分别指定。
说明
改变球形直径的检测容许值时设定。
将球形直径的检查变严格或者放宽松时请指定。
1
设定各项目。
说明
a)
容差
请输入球形直径的检测容许值。
设定标准值时请选择
[
宽松
]
、
[
标准
]
、
[
严格
]
之一。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040115S-01C00
1
2
a
球形
球形群
3D
导线元件
箱形
可设定复数
异形元件
NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-26 EJS9AC-MB-04X-09

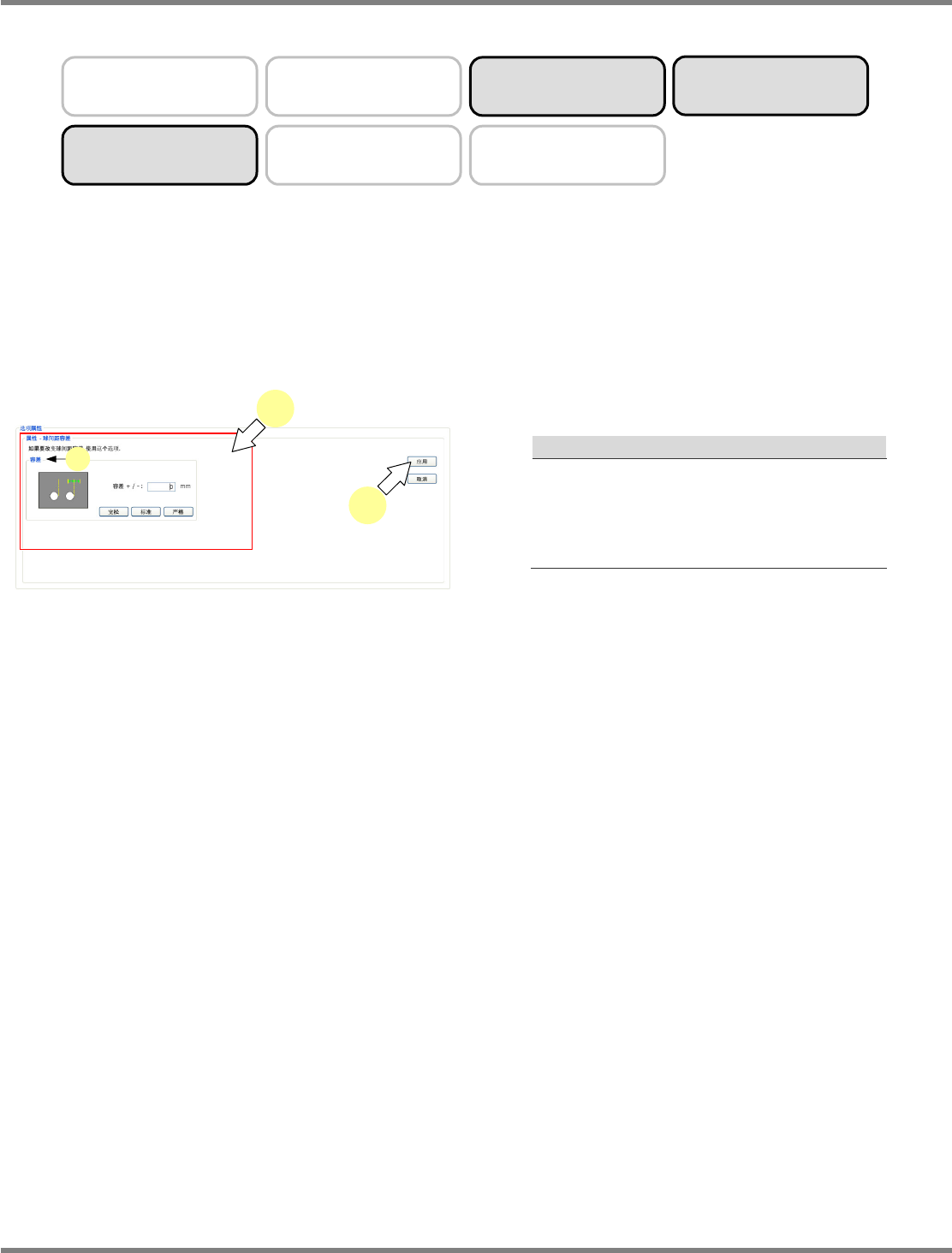

4.4.19
球间距容许值
改变球形间距的检测容许值。
(
在没有指定此可选项时，球形间距的容许值为推荐值。
)
有复数球形群时，可以按各个球形群分别指定。
说明
改变球形间距的检测容许值时设定。
将球形间距的检查变严格或者放宽松时请指定。
1
设定各项目。
说明
a)
容差
请输入球形间距的检测容许值。
设定标准值时请选择
[
宽松
]
、
[
标准
]
、
[
严格
]
之一。
2
点击
[
应用
]
。
确定所设定的内容。
Parts-R040116S-01C00
1
2
a
球形
球形群
3D
导线元件
箱形
可设定复数
异形元件
