EJS9AC-MB-04X-09 Page 4-29
4.4.22
凸点间焊膏检查
在对凸点间是否产生了焊膏进行检查时，指定这个项目。
说明
在凸点之间，通过超出了指定亮度级别部分的尺寸计算与球直径的比率，当超出了指定尺寸直径时，视为
焊膏而做出识别错误的判断。
1
设定各项目。
说明
a)
焊膏亮度
请输入识别焊膏部所需的亮度阈值。
b)
焊膏大小直径比
请输入判断焊膏部有无的、与焊膏直径相应
的尺寸比率。
2
点击
[
应用
]
。
确定所设定的内容。
球形
球形群
导线元件
箱形
可设定复数
3D
异形元件
Parts-R040910S-03C00
2
1
a
b
NPM-DGS
识别可选项数据
4.4
追加检查功能
Page 4-30 EJS9AC-MB-04X-09
4.4.23
浮起检查
说明
当使用可测量高度的照相机检查浮起时，请指定
3
处以上的高度测量区域。
1
点击
[
追加
]
，设定各项目。
说明
a)
浮起检测的范围
请将进行浮起检查的范围以进行部品识别时
的中心为基准进行设定。
b)
定义结束
显示定义的项目。
请选择编辑项目。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040910S-01C03
1
a
b
Parts-R040910S-02C03
2
NPM-DGS
识别可选项数据
4.4
追加检查功能
EJS9AC-MB-04X-09 Page 4-31
4.4.24
确认助焊剂
在确认转印助焊剂的状态时，指定本项目。
说明

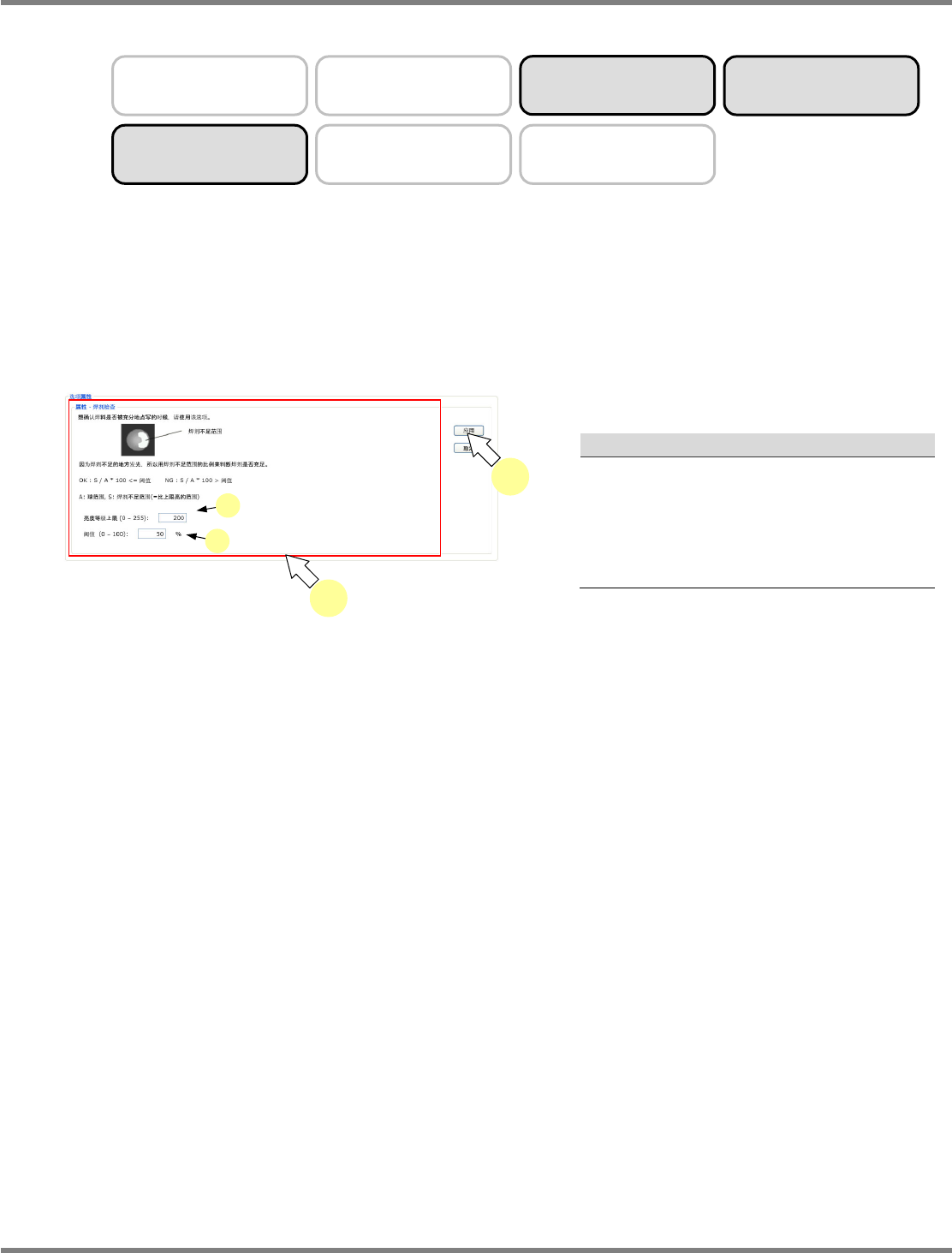

当助焊剂不足区域
(
超出亮度等级上限值的面积
)
大于球面阈值时，将判定为助焊剂涂布错误。
只有在设定了球组、不均排列球的情形下有效。
如果同时设定了焊料确认，那么将会忽视本项目。
1
设定各个项目。
说明
a)
亮度等级上限
请输入用来判定已涂布了助焊剂的亮度上限
值。
b)
阈值
请输入判定助焊剂涂布不足的阈值。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
导线元件
异形元件
球形
元件
可设定复数
3D
Parts-R040420S-01C00
a
b
1
