NPM-DGS 识别可选项数据 4.7 提高定位能力 EJS9AC-MB-04X-09 Page 4-47 4.7 提高定位能力 4.7.1 箱形定位可选项 限定计算箱形元件倾斜时所使用的边 。 说明 通常情况下利用 4 个边计算倾斜度。要改变元件倾 斜度计算方法时设定。 1 设定各项目。 说明 a) 旋转计算 请选择 ‘ 只有轮廓 ’ 及 ‘ 轮廓和引脚 ’ 之一。 b) 旋转计算的边 请指定计算倾斜度时使用的边。 2 点击 [ …
NPM-DGS
识别可选项数据
4.6
提高检测能力
Page 4-46 EJS9AC-MB-04X-09
2
点击
[
应用
]
。
确定所设定的内容。
NPM-DGS
识别可选项数据

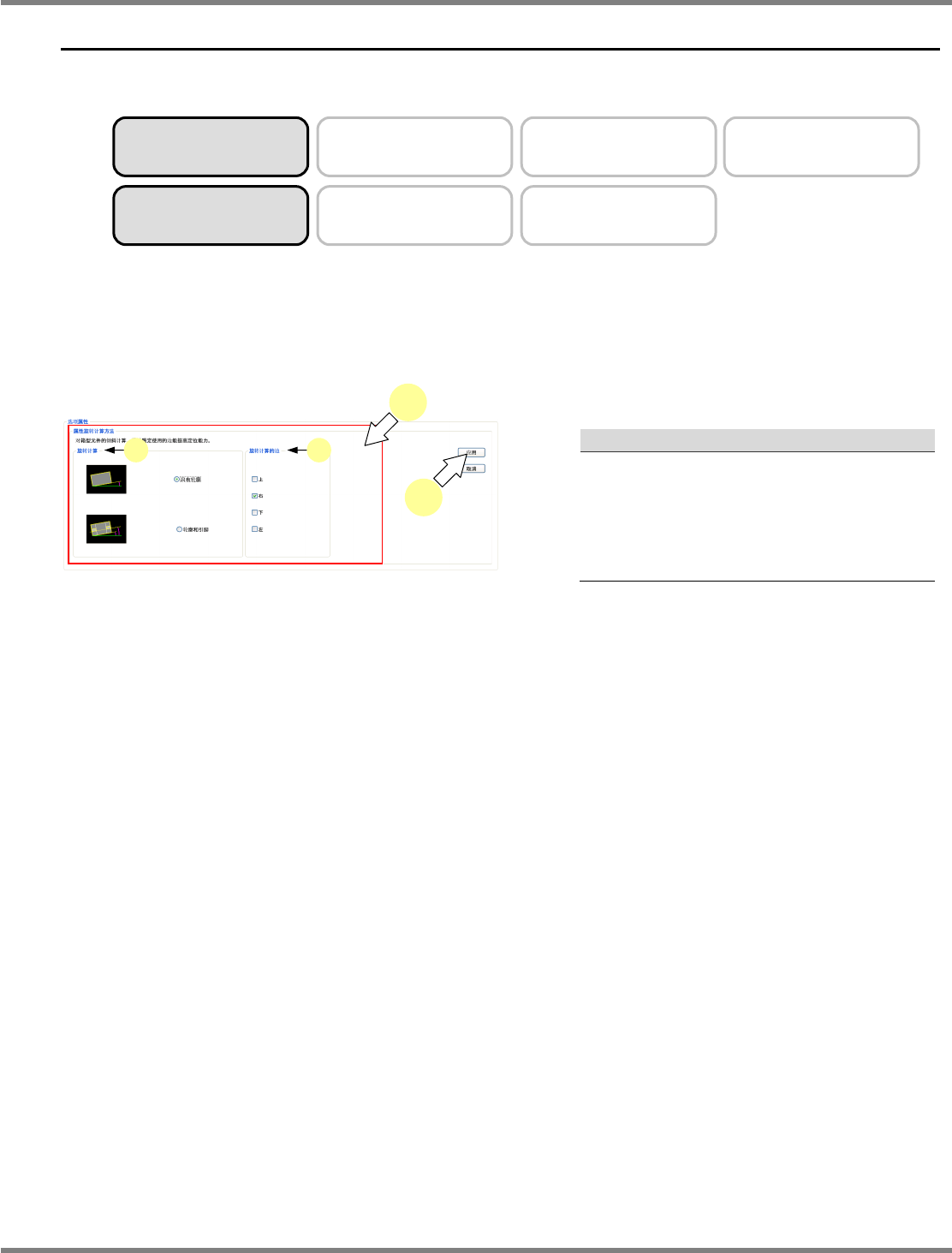

4.7
提高定位能力
EJS9AC-MB-04X-09 Page 4-47
4.7
提高定位能力
4.7.1
箱形定位可选项
限定计算箱形元件倾斜时所使用的边。
说明
通常情况下利用
4
个边计算倾斜度。要改变元件倾斜度计算方法时设定。
1
设定各项目。
说明
a)
旋转计算
请选择
‘
只有轮廓
’
及
‘
轮廓和引脚
’
之一。
b)
旋转计算的边
请指定计算倾斜度时使用的边。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
元件
3D
球形
异形元件
导线元件
可设定复数
Parts-R040401S-01C01
1
2
a b
NPM-DGS
识别可选项数据
4.7
提高定位能力
Page 4-48 EJS9AC-MB-04X-09

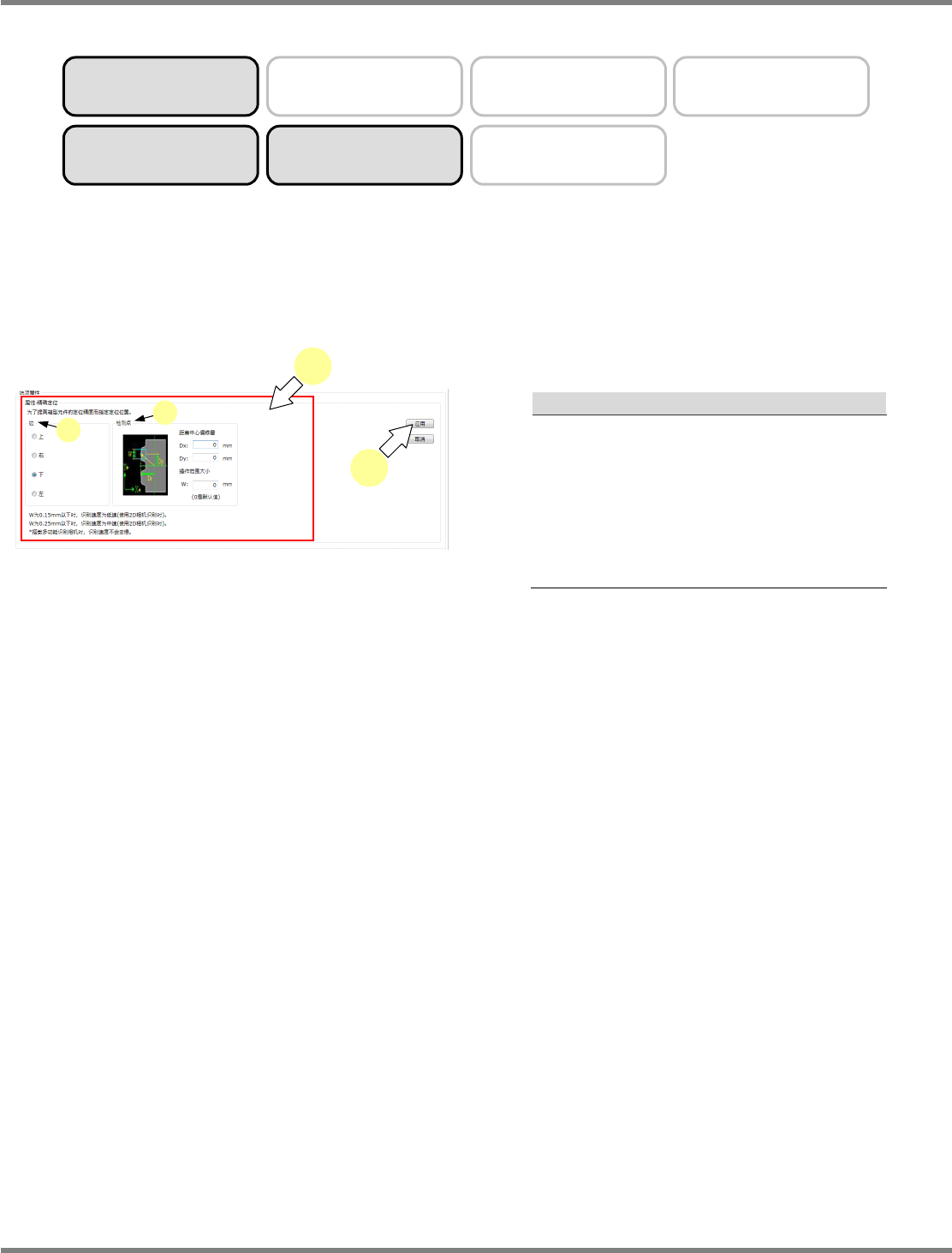

4.7.2
箱形精确定位
为提高箱形元件的定位精度，指定定位位置。
(
在无此可选项时，以元件整体进行定位。
)
说明
请在完全不看元件外轮廓上的小凸起或凹陷带来的影响时设定。
1
设定各项目。
说明
a)
识别边
请选择定位时使用的边。
b)
检测点
请在
‘
距离中心偏移量
’
中输入定位时使用的
地点。
请在
‘
操作范围大小
’
中输入要识别的宽度。
2
点击
[
应用
]
。
确定所设定的内容。
箱形
元件
3D
球形
异形元件
导线元件
可设定复数
Parts-R040402S-01C03
1
2
a
b
