6.2 接合前的装置主机的设定
Note
进行接合作业时，首先需要设定装置主机。
Reference
有关
“
料带连接补给 ( 接合 )
”
界面的说明，请参照主机使用说明书
“
第二
卷第一章4.2.8料带连接补给
”
章节。
6.2.1 接合停止以及预告条件的设定
Procedure
(1) 按生产运行界面的[指定运行方式 ] 按钮。
(
显示
“
指定运行方式
”
选项卡。)
(2) 按 [ 料带连接补给 ] 按钮。
(
显示
“
料带连接补给
”
界面。)
“

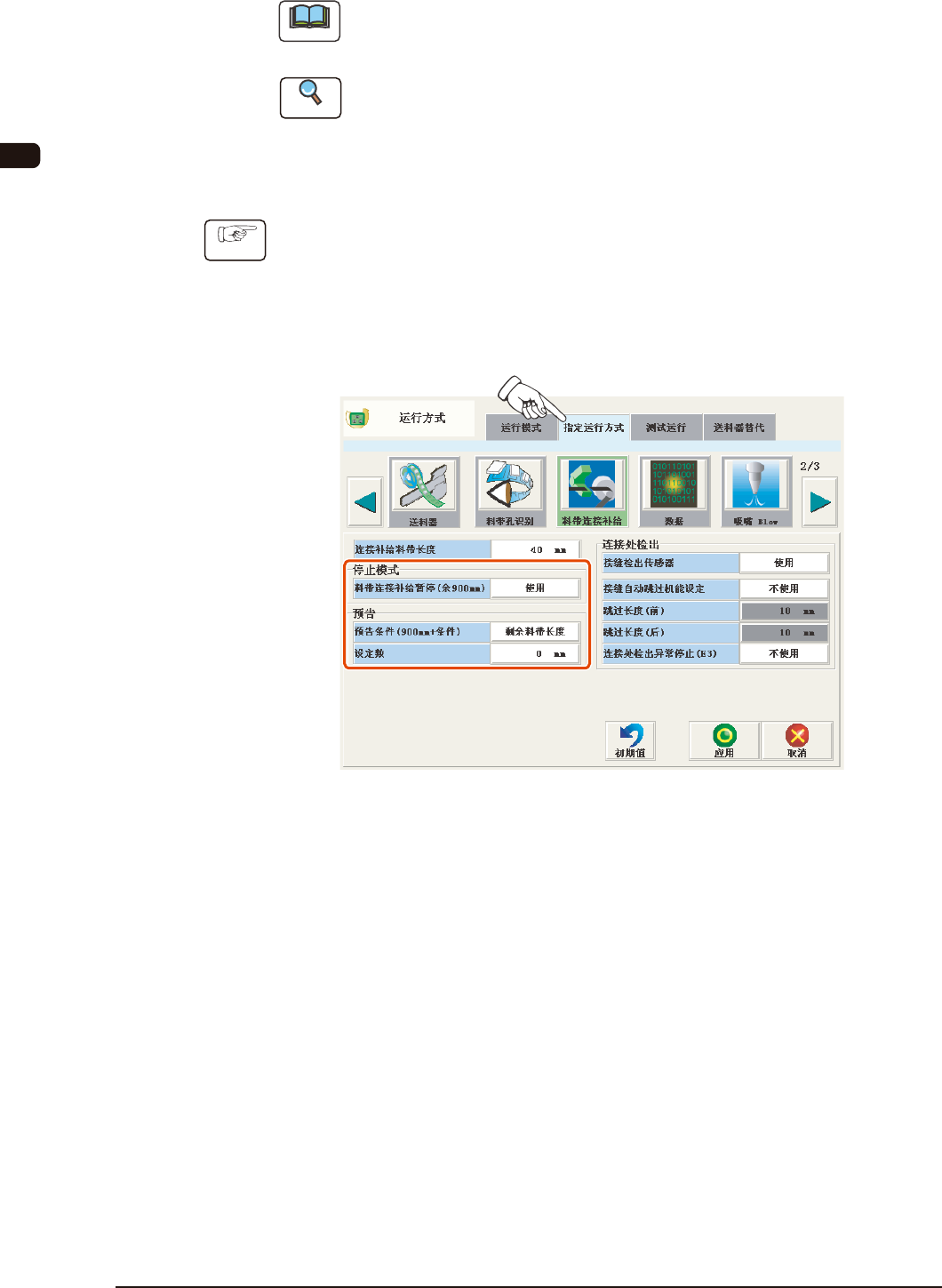

料带连接补给
”
界面 FF2
(3)
“
停止模式
”
的
“
料带连接补给暂停 ( 接合等待 )( 余 900mm)
”
中选择
“
使
用
”
。
OM-1617
6. 接合
6-31111-002
(4) 设定表示接合预告的定时。
•
用 [ 剩余料带长度 (mm)] 进行指定时
Note
剩余料带长度在 900mm 以下时，不能显示
“
元件补给警告 ( 接合预
告)
”
。
(4.1) 选择
“
预告条件 (900mm+条件 )
”
、
“
剩余料带长度
”
。
(4.2) 按 [ 设定数 ] 按钮。
( 显示
“
设定数
”
输入界面。)
“
设定数
”
输入界面 FF3
(4.3)
输入料带长度。
有效范围 : 0 到 9999mm
(4.4)
按 [ 设定 ] 按钮，确定输入的值。
•
用 [ 可能生产的线路板数量 ( 块 )])] 进行指定时
(4.1) 选择
“
预告条件 (900mm+条件 )
”
、
“
可能生产的线路板数量
”
。
(4.2) 按 [ 设定数 ] 按钮。
( 显示
“
设定数
”
输入界面。)
(4.3) 输入可能生产的线路板数量。
有效范围
:0 到 9999 块
(4.4) 按 [ 设定 ] 按钮，确定输入的值。
(5) 按[应用]按钮。
( 应用输入的值。
按 [ 取消 ] 按钮，设定的内容被取消。)
OM-1617
6-4
6. 接合
6.3 在装置情报显示
“
元件补给警告 ( 接合预告 )
”
时
6.3.1 接合对象的带式送料器的特定
“

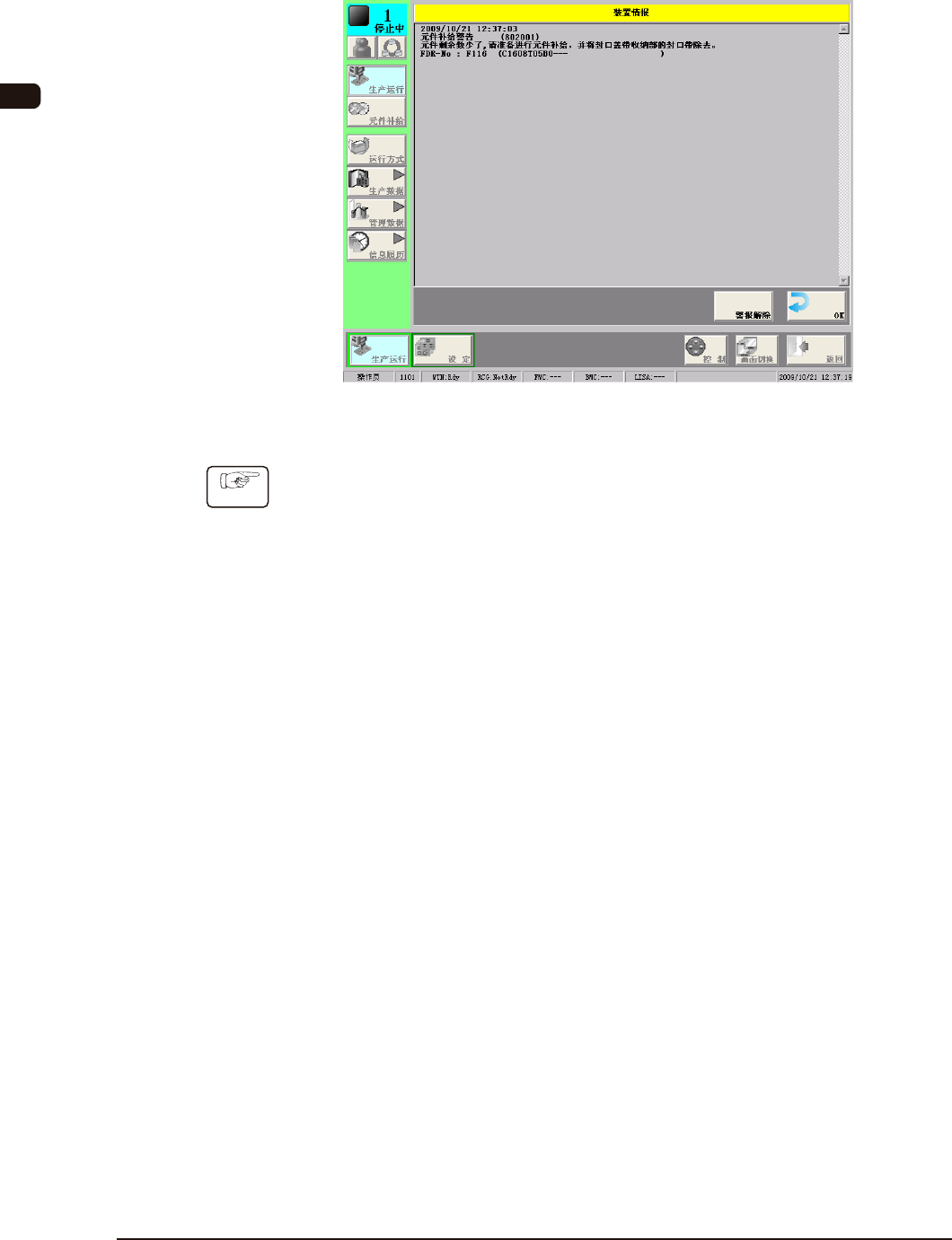

接合予告
”
的显示 FF4
Procedure
(1) 确认装置情报的内容，按 [OK] 按钮。
(
打开
“
装置情报
”
界面。)
1111-002
