1. 概 要
[10] 连接器
传输电气和电气信号的连接器。
[11] 条形码标签
印刷出带式送料器型号和序列号及对应于 ACV 系统的条形码。
[12] 封口盖带取出盖
封口盖带收纳部的盖。
从封口盖带收纳部拉出封口盖带时打开。
8mm 宽 ( 双重带式送料器 ) 的附带有 2 个。
12mm 以上的附带 1 个。
[13] 切割器
将从封口盖带收纳部拉出的封口盖带切割的切割器。
[14] 磁铁板
在滑道部安装。
用磁铁的吸引力稳定片状元件的吸取姿势。
只有 8mm 宽以及 12mm 宽的附带。
[15] 磁铁板收纳部
不使用磁铁板时的收纳空间。
只有 8mm 宽以及 12mm 宽的附带。
0911-001
OM-1617
2. 料带的安装及拆卸方法
2-1
2. 料带的安装及拆卸方法
2.1 纸带及压纹带的安装步骤
Procedure

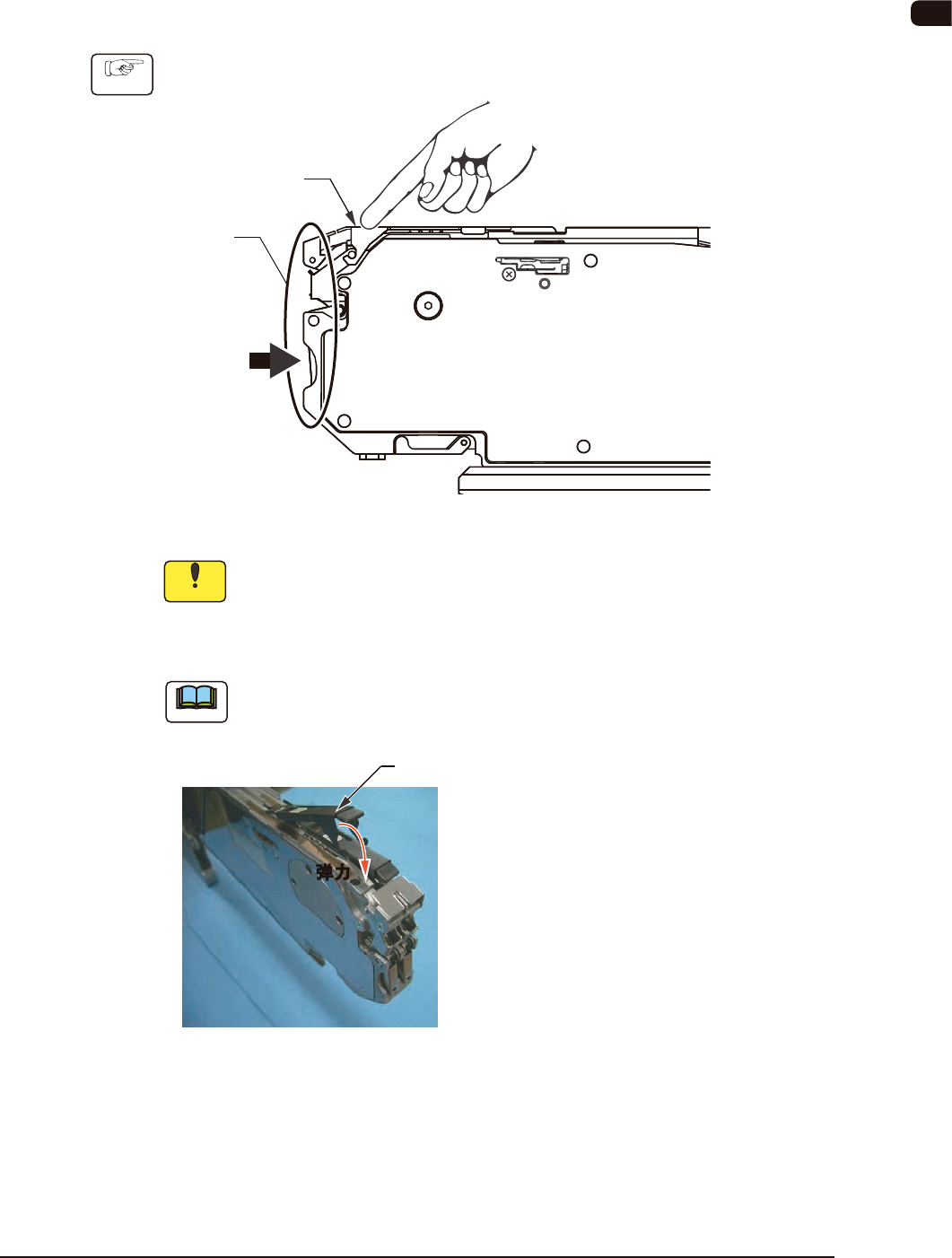

(1) 用手指轻轻按住抑制器顶端，再按下顶端钩的下部，抬起抑制器。
抑制器
顶端钩
FB1
Notice
抑制器是影响吸取率的重要元件。
带式送料器掉落等抑制器部分若受到超出承受范围的冲击力时，有时会导
致抑制器变形。
使用抑制器时请充分注意。
Note
利用支点部的弹力松开手就会自动关闭抑制器。
抑制器
• 8mm宽双重带式送料器
将抑制器抬起，直到发出卡擦声，
就在上侧锁定状态。
• 8mm以外的送料器
没有锁定机构。
请在抬起抑制器的状态下，安装料带。
弹力
弹力
FB2
0911-001
OM-1617
2-2
2. 料带的安装及拆卸方法
(2) 确认滑道面是否附着异物 ( 片状元件和垃圾等 )。
滑道面附着异物时，请用棉纱或通过吹气进行清扫。
滑道上的异物 进行清扫
片状元件
FB3
使用磁铁板时，片状元件有可能附着在磁铁板上，因此进行清扫。
(3) 确认抑制器背面是否附着异物。
尤其注意易进入异物的边角部。
抑制器背面附着异物时，通过吹气、镊子或细棒去除异物。
抑制器背面的异物 进行清扫
片状元件
FB4
Notice
如果在附着有异物的情况下安装编带元件， 就会导致抑制器的变形或吸取
不良，因此请务必清除异物。
0911-001
