OM-1617 2. 料带的安装及拆卸方法 2-17 (2) 用带式送料器的切割器切割拉出的封口盖带。 切割器 FB20 1009-002
OM-1617
2-16
2. 料带的安装及拆卸方法
2.4 封口盖带的取出
每次交换料带或进行接合作业时，请除去封口盖带收纳部内的封口盖带。
Notice
若封口盖带收纳部内的封口盖带已满而不能在向封口盖带收纳部压入，就
会导致上卷齿轮被锁定、动作不良、破损。
Procedure

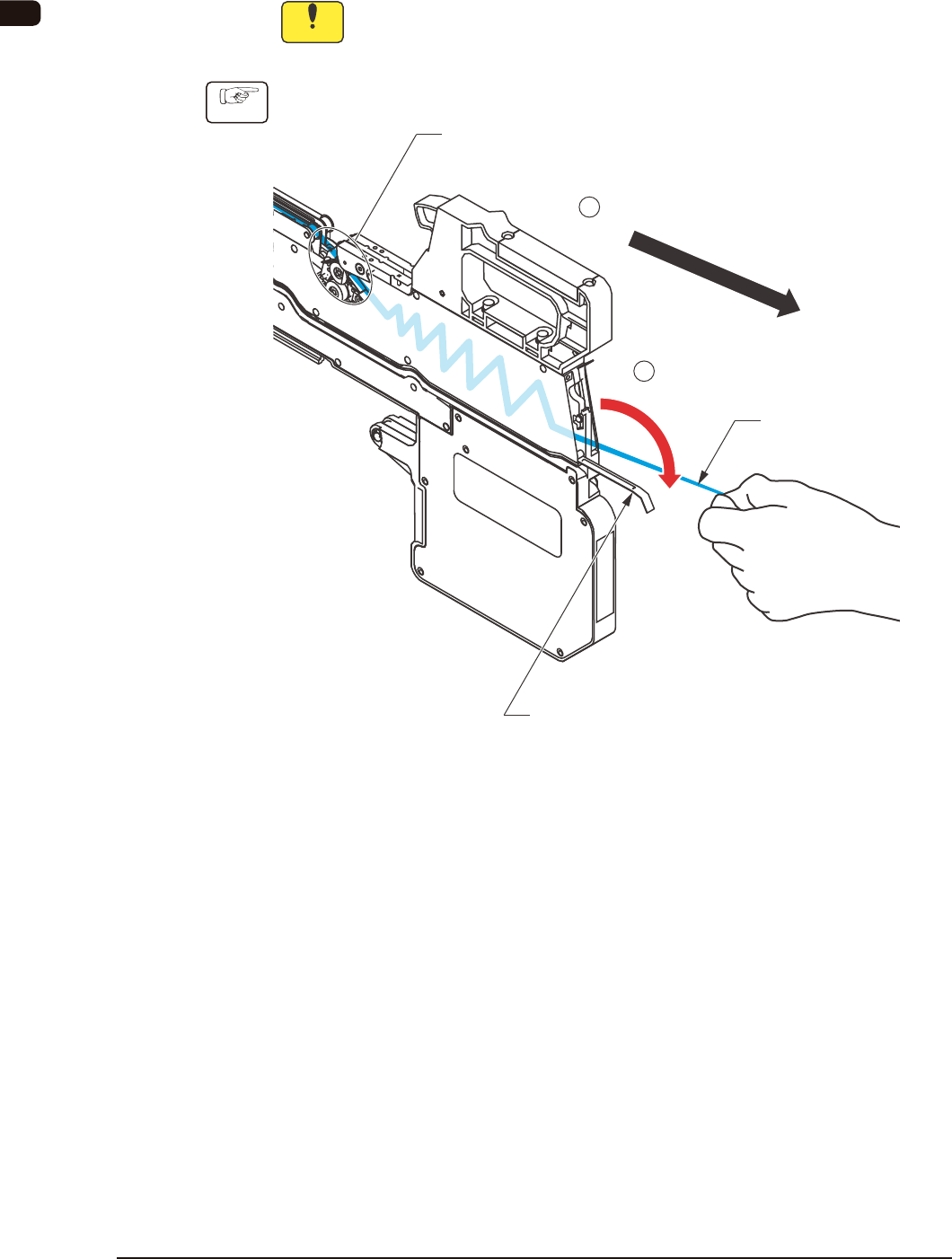

(1) 打开封口盖带取出盖，从封口盖带收纳部拉出封口盖带。
1
2
卷入齿轮
封口盖带
封口盖带取出盖
打开封口盖带取出盖。
向箭头方向拉出封口盖带。
FB19
1009-002
OM-1617
2. 料带的安装及拆卸方法
2-17

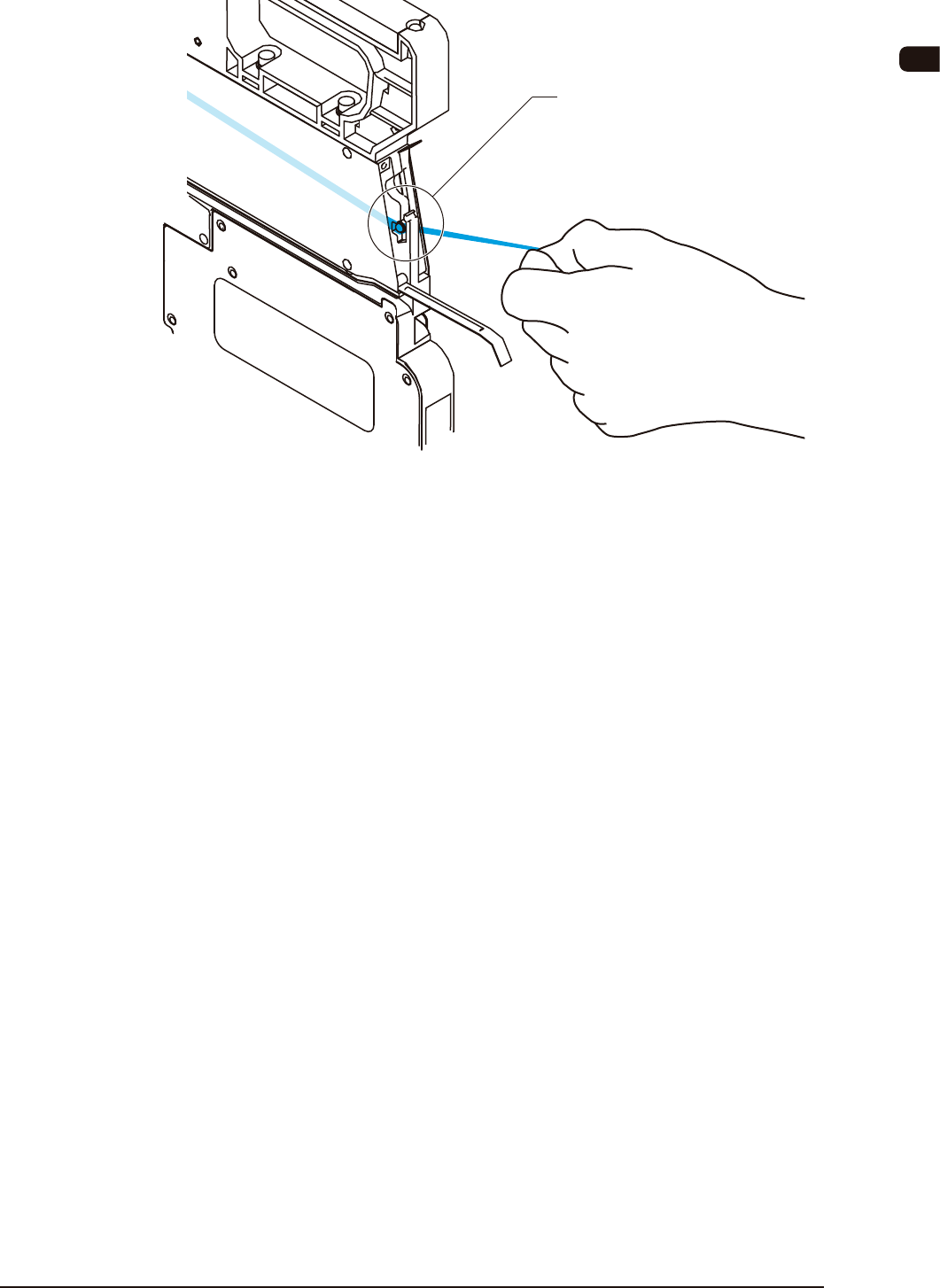

(2) 用带式送料器的切割器切割拉出的封口盖带。
切割器
FB20
1009-002
OM-1617
2-18
2. 料带的安装及拆卸方法

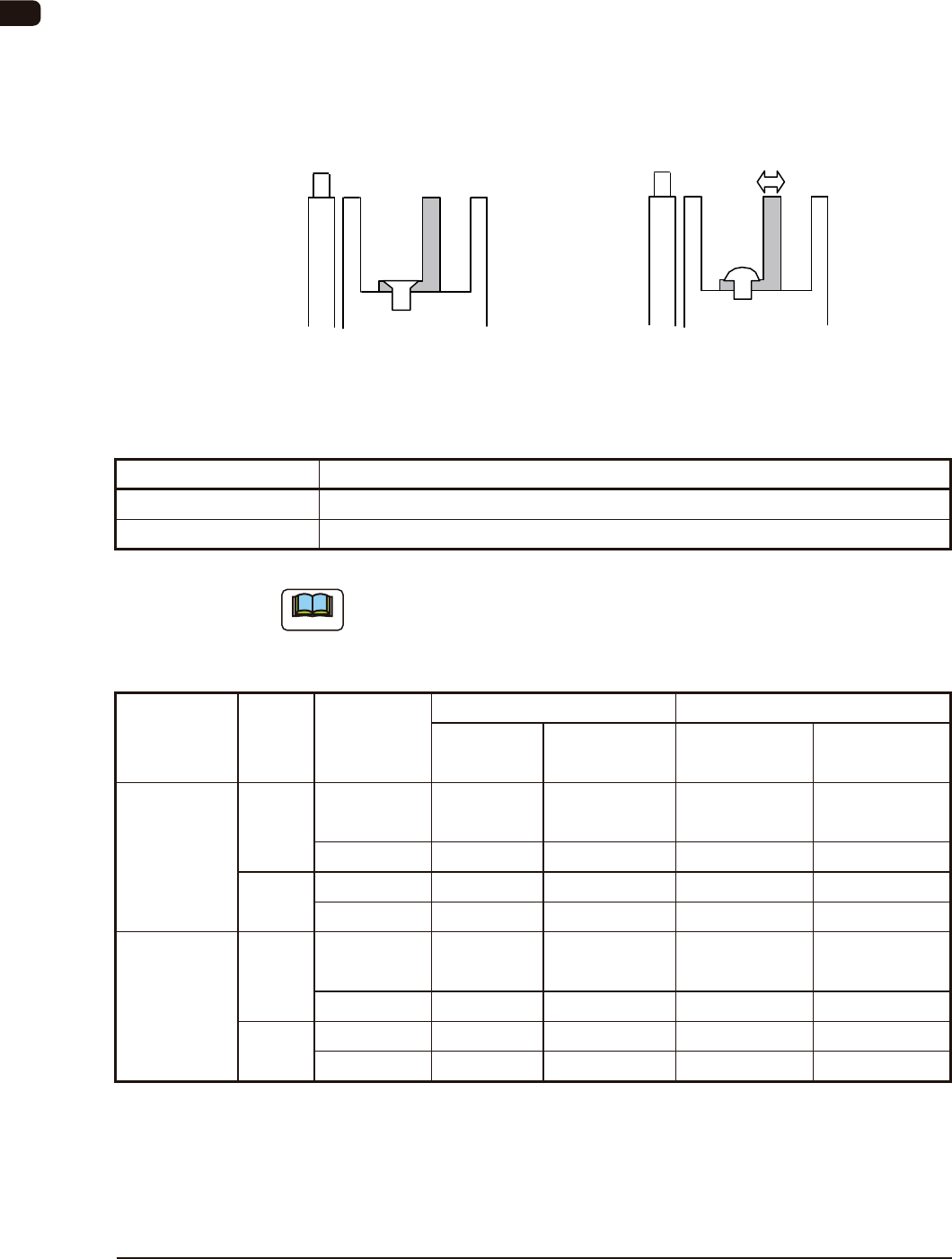

2.5 料带引导槽和辅助抑制器
2.5.1 料带引导槽的说明
料带引导槽的固定分为
“
平顶埋头螺钉固定
”
、
“
圆头螺钉固定
”
两种，根
据不同的使用方法，压纹凹槽宽度、压纹凹槽深度的适用尺寸有所不同。
使用12mm宽、16mm宽、24mm宽
料带时
使用12mm宽、24mm宽
平顶埋头螺钉固定
(通常时)
圆头螺钉固定
(料带单面掉落时)
可动式
料带时
FB21
固定方法 使用方法
平顶埋头螺钉 更换料带宽时使用
圆头螺钉 料带从滑道单面掉落时进行调整并使用 (Note)
TB1
Note
12mm ～ 24mm 的凹槽宽度允许时，可以使用。
对应于料带宽度比 JIS 规格窄时发生的料带掉落。
•
使用料带引导槽时，未使用时可以供给的压纹尺寸和送料器尺寸
机 种
料带
宽度
固定方法
可以供给的压纹尺寸 送料器尺寸
最大
凹槽宽度
最大
凹槽深度
料带引导槽
宽度
料带引导槽
深度
GT-12162
12mm
平顶埋头螺
钉
8.4mm 12.1mm 8.5mm 14.0mm
圆头螺钉 8.4mm 11.5mm 7.7 ～ 8.5mm 12.3mm
16mm
圆头螺钉 11.5mm 11.5mm 11.6mm 12.3mm
无引导槽 12.3mm 12.1mm 12.4mm 14.0mm
GT-24322
24mm
平顶埋头螺
钉
20.3mm 16.1mm 20.4mm 18.7mm
圆头螺钉 20.3mm 16.1mm 19.4 ～ 20.4mm 16.6mm
32mm
圆头螺钉 - - - -
无引导槽 24.0mm 16.1mm 25.4mm 18.7mm
TB2
