1. 概 要
1.2 各部的名称和功能

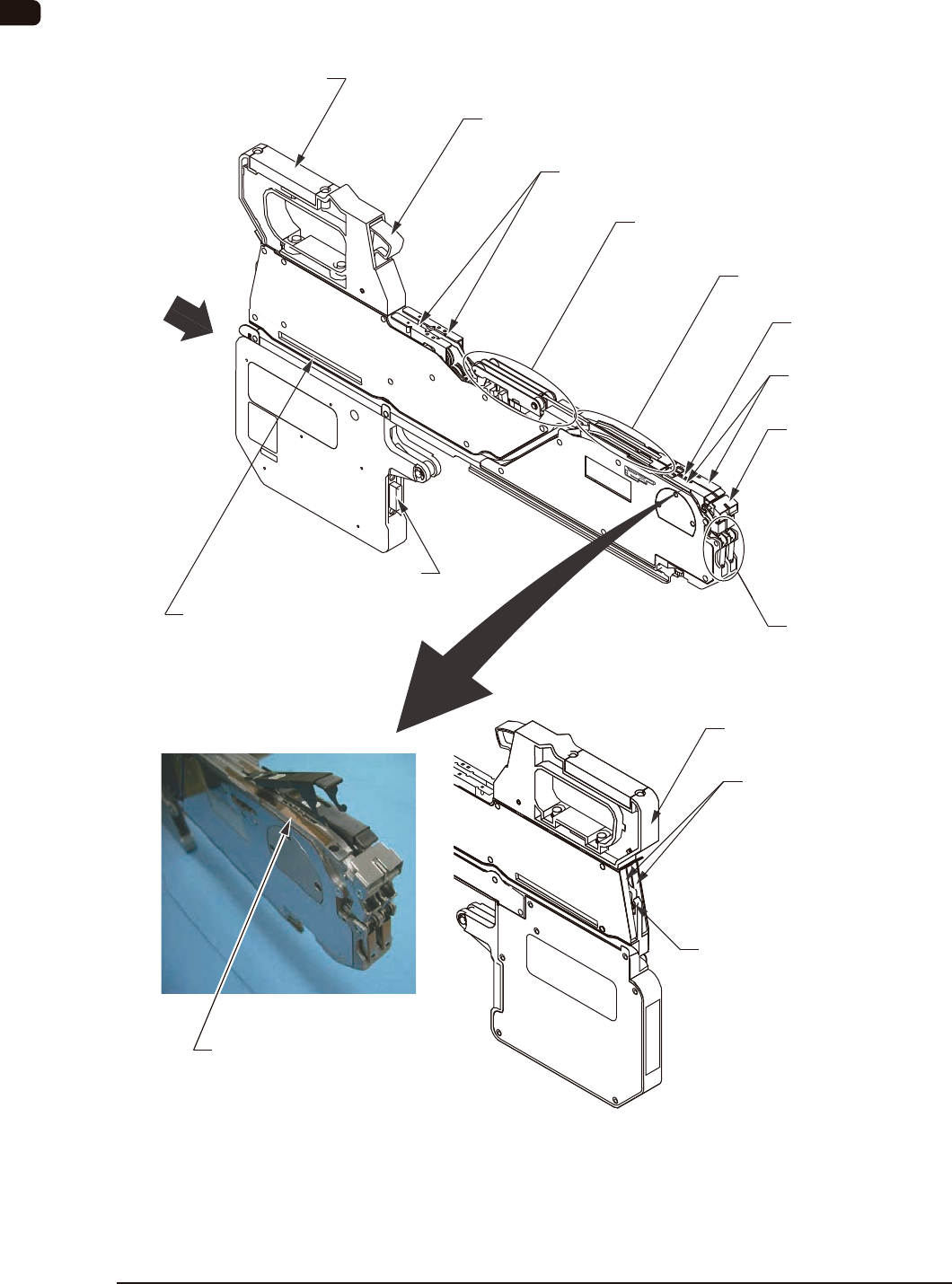

以 GT-28080(8mm 宽双重带式送料器 ) 进行说明。
[15] 磁铁板收纳部
[13] 切割器
观察图
[12] 封口盖带取出盖
[11] 条形码标签
[3] 顶端钩
[2] 料带排出槽
[1] 抑制器
[4] 链轮齿
[5] 滑道
[6] 封口盖带张紧力杆
[7] 封口盖带上卷解除杆
[8] 紧固解除杆
[9] 操作台
[10] 连接器
[14] 磁铁板
观察图
FA3
0911-001
OM-1617
1. 概 要
1-5
[1] 抑制器
将封口盖带推入滑道，稳定料带传送和封口盖带的剥离而进行。
操作时请注意异物 ( 片状元件和垃圾等 ) 的沾附。
8mm 宽 ( 双重带式送料器 ) 的附带有 2 个。
12mm 以上的附带 1 个。
[2] 料带排出槽
排出料带的槽。
只有 8mm 宽 ( 双重带式送料器 ) 的附带。
[3] 顶端钩
固定抑制器的钩。
8mm 宽 ( 双重带式送料器 ) 的附带有 2 个。
12mm 以上的附带 1 个。
[4] 链轮齿
与料带的链轮齿孔啮合，进行所定传送间距的料带传送。
[5] 滑道
吸取位置附近的料带传送面。
操作时请注意异物 ( 片状元件和垃圾等 ) 的沾附。
8mm 宽 ( 双重带式送料器 ) 的附带有 2 个。
12mm 以上的附带 1 个。
[6] 封口盖带张紧力杆
将剥离的封口盖带指南到封口盖带收纳部。
[7] 封口盖带卷绕解除杆
将封口盖带设置在封口盖带收纳部或取出时按下。
8mm 宽 ( 双重带式送料器 ) 的附带有 2 个。
12mm 以上的附带 1 个。
[8] 紧固解除杆
将带式送料器从批量更换推车拆卸时按下。
[9] 操作台
显示带式送料器的各种设定或状态。
Reference
详细内容请参照 4. 操作台。
1111-002
OM-1617
1-6
1. 概 要
[10] 连接器
传输电气和电气信号的连接器。
[11] 条形码标签
印刷出带式送料器型号和序列号及对应于 ACV 系统的条形码。
[12] 封口盖带取出盖
封口盖带收纳部的盖。
从封口盖带收纳部拉出封口盖带时打开。
8mm 宽 ( 双重带式送料器 ) 的附带有 2 个。
12mm 以上的附带 1 个。
[13] 切割器
将从封口盖带收纳部拉出的封口盖带切割的切割器。
[14] 磁铁板
在滑道部安装。
用磁铁的吸引力稳定片状元件的吸取姿势。
只有 8mm 宽以及 12mm 宽的附带。
[15] 磁铁板收纳部
不使用磁铁板时的收纳空间。
只有 8mm 宽以及 12mm 宽的附带。
