OM-1617 4. 操作台 4-3 091 1-001 4.2 操作台的操作 4.2.1 适用通道选择操作 按下 按钮，选择通道。 每按一次，显示部的点显示 便左右移动。 4.2.2 传送间距设定操作 Procedure (1) 按下 按钮，选择通道。 ( 仅限 8mm 宽双带送料器 ) (2) 按住 按钮，直到显示部闪烁 (2 秒以上 )。 ( 显示部闪烁时，松开 按钮。) (3) 按下 …
OM-1617
4-2
4. 操作台
0911-001

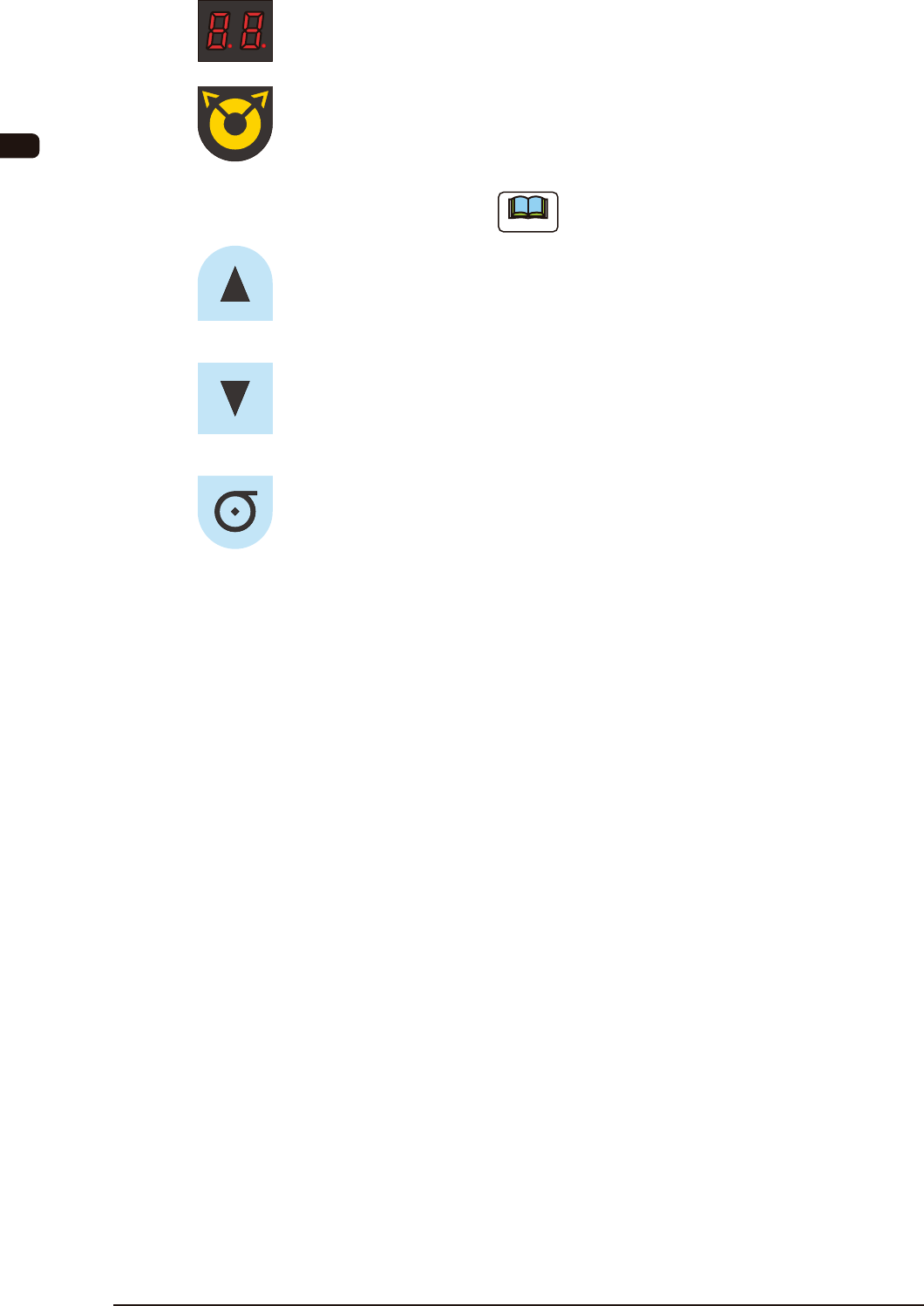

数字显示部
: 显示设定间距、选择通道、异常编码、接合指南。
通道选择按钮
: 选择通道时使用。
每按一次，左右切换通道。。
( 仅限 8mm 宽双带送料器 )
料带返回操作时，一起使用返回按钮。
传送按钮
: 切换料带传送操作和传送间距数据时使用。
返回按钮
: 切换传送间距数据时使用。
上卷按钮
: 当作封口盖带的上卷操作和复合操作时的控制键
使用。
Note
OM-1617
4. 操作台
4-30911-001
4.2 操作台的操作
4.2.1 适用通道选择操作
按下 按钮，选择通道。
每按一次，显示部的点显示
便左右移动。
4.2.2 传送间距设定操作
Procedure
(1) 按下 按钮，选择通道。
( 仅限 8mm 宽双带送料器 )
(2) 按住
按钮，直到显示部闪烁 (2 秒以上 )。
( 显示部闪烁时，松开
按钮。)
(3) 按下
按钮，在此状态下按下 按钮或者 按钮，设定传送间距。
Note
按 按钮，由小到大切换间距。
例
:
按
按钮，由大到小切换间距。
例
:
Reference
关于间距量，请参照
“
1.1带式送料器的种类
”
。
(4) 当调节至要设定的传送间距后，松开 按钮。
此时闪烁中的显示部进入亮灯状态，设定的间距量被设定。
4.2.3 设定间距传送操作
Procedure
(1) 按下 按钮，选择通道。
( 仅限 8mm 宽双带送料器 )
(2) 按住
按钮，在此状态下同时按下 按钮。
(3) 在 2 秒钟内只松开
按钮， 按钮保持按住状态。
(4) 用
按钮的 ON/OFF 操作实行每 1 间距的传送动作。
通过重复
按钮的 ON/OFF 操作，可以连续进行传送动作。
(5) 松开
按钮，结束。
→ 16 → 12 → 8 → 4 → 2 －
→ 2 → 4 → 8 → 12 → 16 －
OM-1617
4-4
4. 操作台
4.2.4 最小间距传送操作
是通过新卷盘在带式送料器上安装料带，正确对准片状元件中心和吸取位置
的操作，以最小固定传送间距进行料带传送动作。
Note
(a) 根据设定的传送间距量，切换最小传送间距。
• 传送间距 1mm 时，最小传送间距 =1mm
•
传送间距超过 2mm 时，最小传送间距 =2mm
(b) 最小间距传送时，在最初的操作中有时不动。
这是因为用料带传送伺服马达的伺服 ON 处理进行了从不稳定位置的
复位动作。
此时，请在 1 秒钟内再次重复操作。
伺服 ON 状态维持一秒钟
。
Reference
关于吸取位置，请参照
“
5.片状元件的吸取位置对齐
”
。
Procedure
(1) 按下
按钮，选择通道。
( 仅限 8mm 宽双带送料器 )
(2) 用
按钮的 ON/OFF 操作，实行最小间距传送动作。
通过重复
按钮的 ON/OFF 操作，可以连续进行最小间距传送动作。
4.2.5 设定间距返回操作
进行返回操作时，请事先松开封口盖带张紧力后实施。
没有松开封口盖带张紧力的状态下进行返回操作时，虽然会自动松开张紧
力，但连续多次进行返回操作，有时会损坏料带，因此请注意。
Procedure
(1) 按下 按钮，选择通道。
( 仅限 8mm 宽双带送料器 )
(2) 按下
按钮，在此状态下同时按下 按钮。
(3) 在 2 秒钟内只松开
按钮， 按钮保持按住状态。
(4) 用
按钮的 ON/OFF 操作实行每 1 间距的传送动作。
通过重复
按钮的 ON/OFF 操作，可以连续进行传送动作。
Note
连续进行返回操作时，请确认封口盖带张紧力是否松开后实施。
