OM-1617 2. 料带的安装及拆卸方法 2-31 (2) 固定后，确认下压磁铁板后放开时是否顺畅返回到上面。 FB41 Notice (a) 如果磁铁板不能顺畅上下移动，就会削弱片状元件的动作稳定效果。 不能顺畅上下移动时，请重新安装磁铁板。 (b) 如果磁铁板变形，就会削弱片状元件的动作稳定效果。 使用时，请注意不要使其变形。 1009-002
OM-1617
2-30
2. 料带的安装及拆卸方法
2.7.2 8mm 用磁铁板的安装方法
Procedure
(1) 拧松固定螺钉 ( 圆头螺钉 )，拆卸磁铁板，安装到滑道部。
Notice
(a) 请确认滑道槽内没有异物。
(b) 将 0.1 ～ 0.5mm 的板 ( 厚度规、纸等 ) 夹入滑道壁和磁铁板之间，
拧紧固定螺钉。

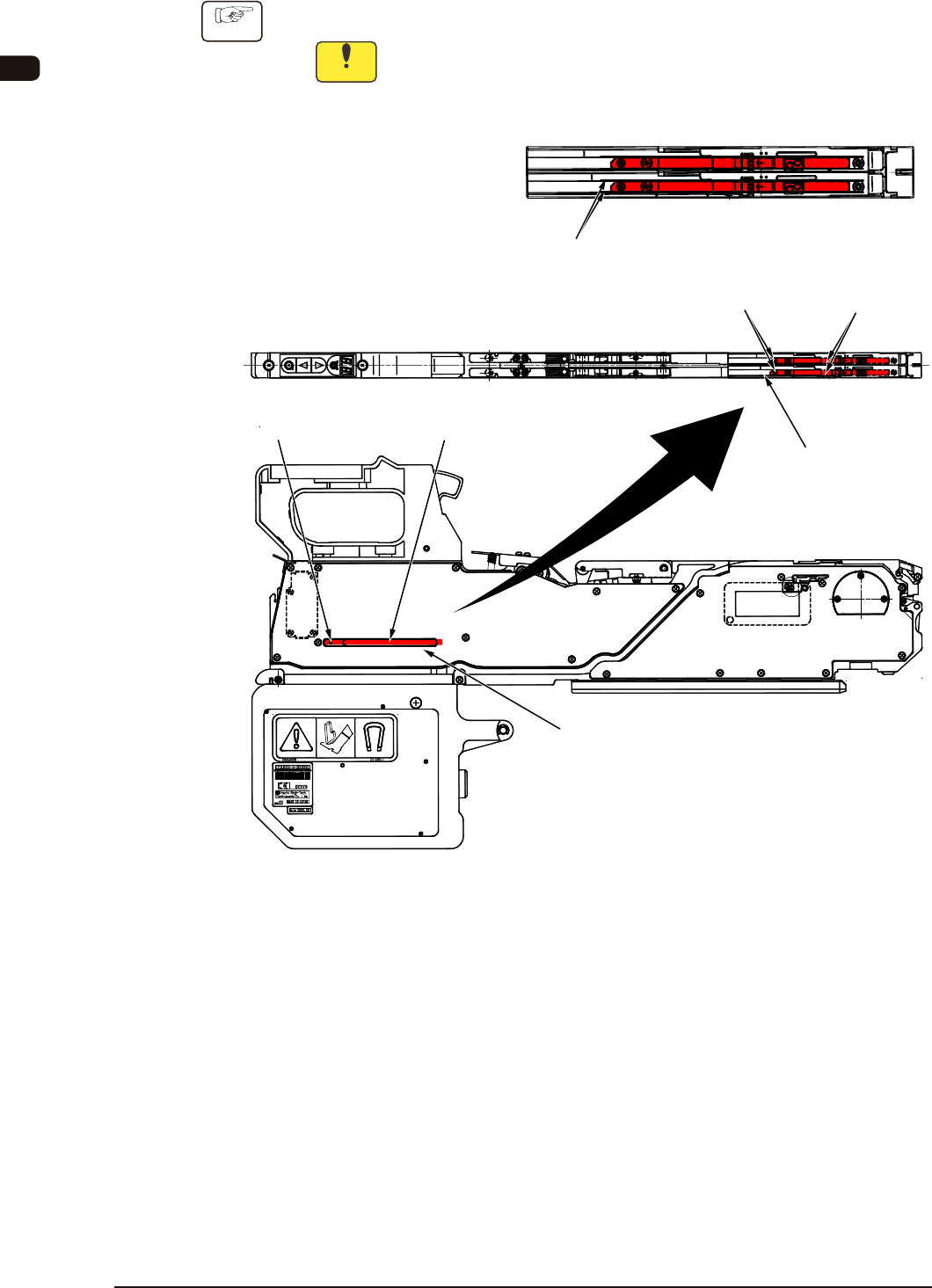

FB40
1009-002
磁铁板
固定螺钉
(圆头螺钉)
0.1mm～0.5mm的板
(厚度规、纸等)
磁铁板
固定螺钉
(圆头螺钉)
磁铁板收纳部
滑道部
OM-1617
2. 料带的安装及拆卸方法
2-31

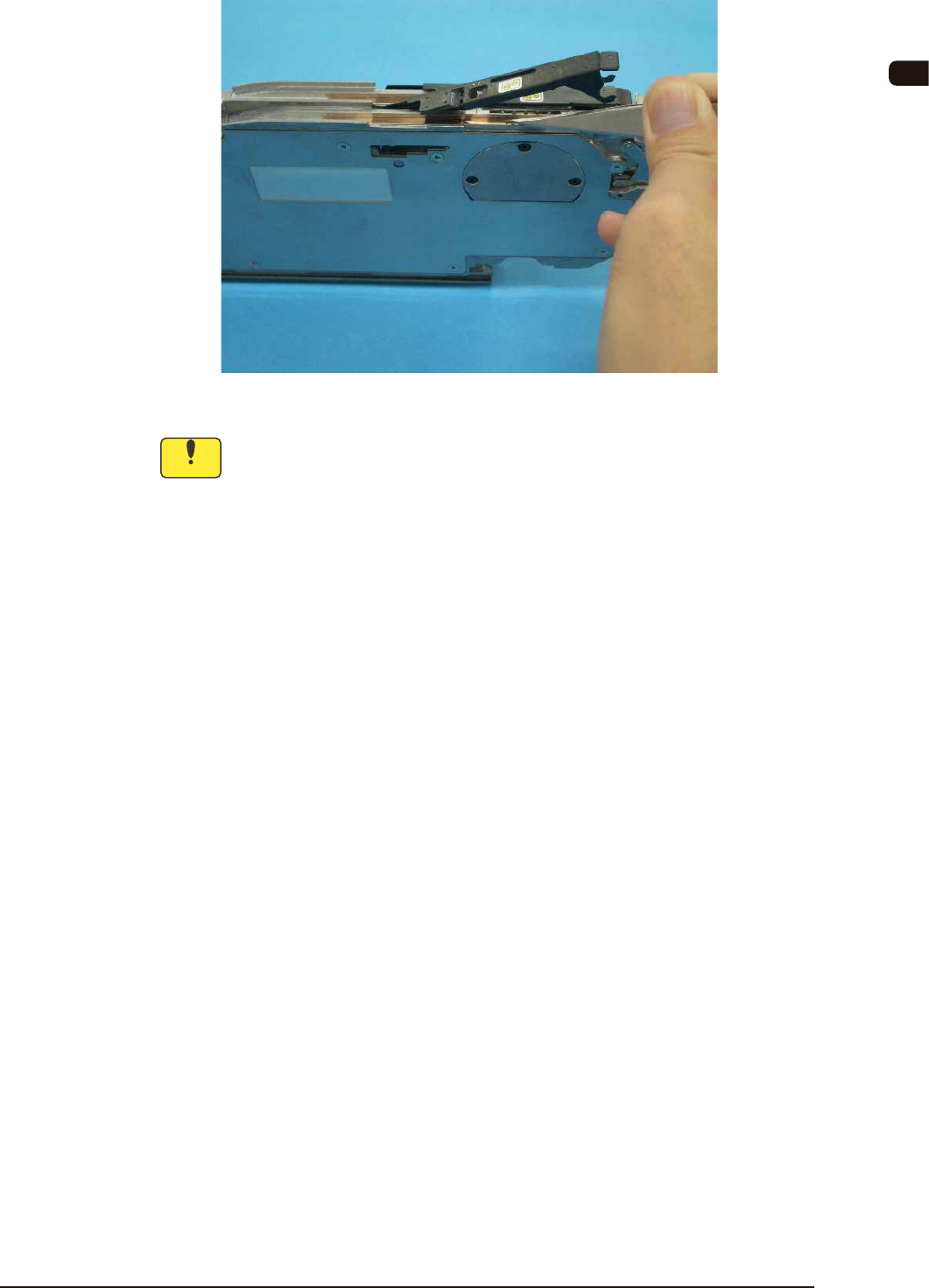

(2) 固定后，确认下压磁铁板后放开时是否顺畅返回到上面。
FB41
Notice
(a) 如果磁铁板不能顺畅上下移动，就会削弱片状元件的动作稳定效果。
不能顺畅上下移动时，请重新安装磁铁板。
(b) 如果磁铁板变形，就会削弱片状元件的动作稳定效果。
使用时，请注意不要使其变形。
1009-002
OM-1617
2-32
2. 料带的安装及拆卸方法
1009-002
2.8 GT-12162 磁铁板的使用
在 12、16mm 宽带式送料器为了稳定片状元件的吸取姿势，配置有磁铁板。
但是，根据芯片元件的种类、大小、材质等，磁性引力的效果有所差别。
磁铁板利用磁石吸引芯片的磁力，因此对于非磁性材料的芯片无效果。
另外，根据芯片元件，磁性有可能会给元件特性或芯片元件的吸取姿势带去
不良影响。
请确认影响，如果有不良影响时，从滑道部拆卸磁铁板，返回到磁铁板收纳
部后使用。
通常，请将磁铁板收纳到收纳部，只有在吸取率不良元件时设置到滑道部。
Note
备品形状薄时，多有吸取率不良情况，因此使用磁铁板。

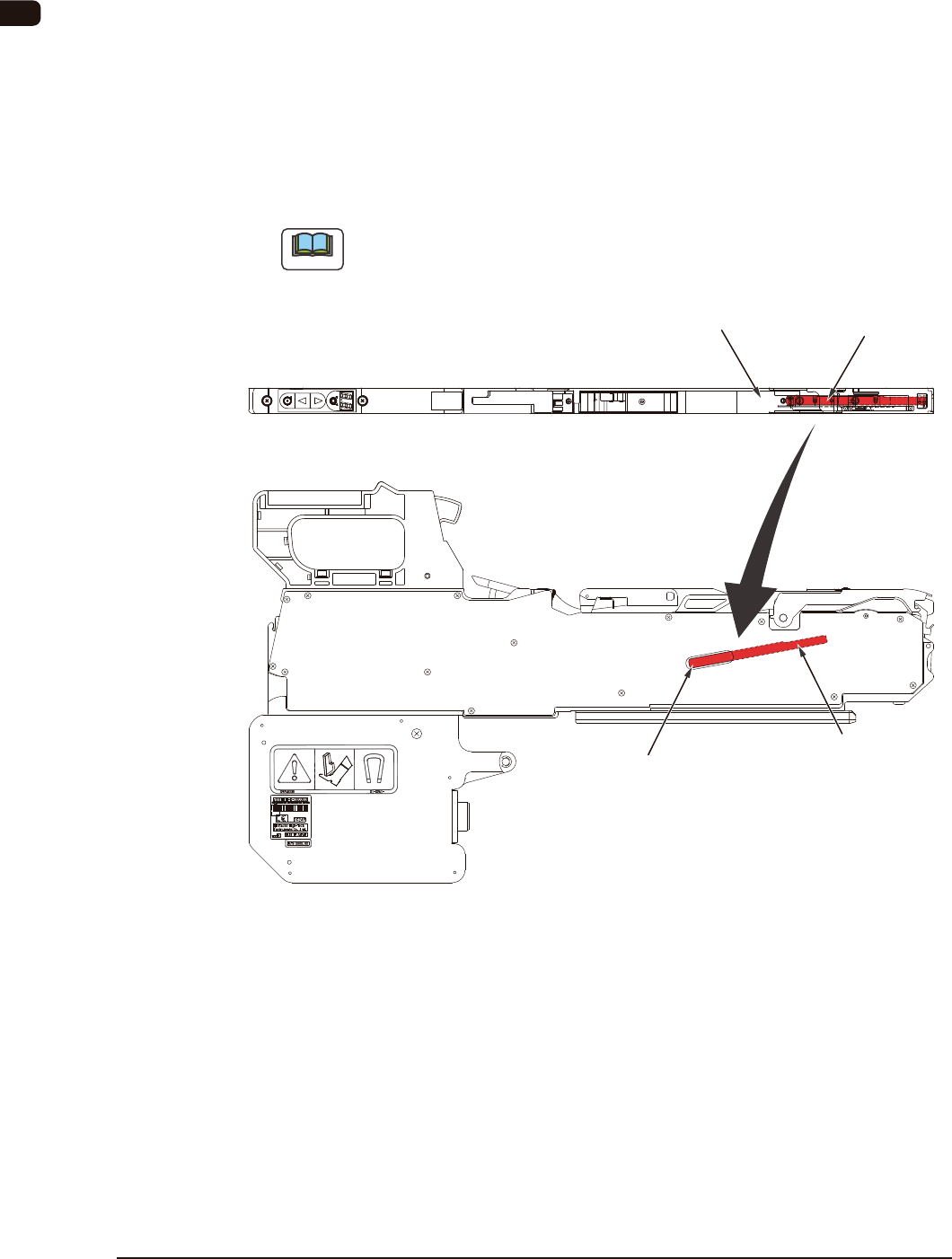

磁铁板收纳部
磁铁板
磁铁板
收纳
滑道部
FB42
