OM-1617 3-2 3. 带式送料器的安装及拆卸方法 3.1 带式送料器的安装步骤 注意 装卸时请避免带式送料器掉落。 根据送料器的机种，也有重量沉的送料器。 用单手拆卸送料器时，有时无法用单手支撑脱离安装台时的 重量，会有掉落的危险。 弄掉带式送料器时，有可能砸伤脚或损坏送料器。 请用双手一台一台使用，注意不要使其掉落。 Procedure (1) 将带盘安装到批量更换推车的带盘座的带盘槽里。 带盘座 FC1 送料器尺寸及条…
OM-1617
3. 带式送料器的安装及拆卸方法
3-1
3. 带式送料器的安装及拆卸方法
Notice
将带式送料器安装到批量更换推车前，请注意以下事项。
•
请锁定批量更换推车的小脚轮制动器 (2 处 )。
•
带式送料器悬浮会导致吸取吸嘴或装置 (SIGMA-G4/G5) 的损坏以及吸取
异常。
正确安装带式送料器。
•
当因料带的安装或交换等而将带式送料器的抑制器上下摆动时， 请确认
顶端钩是否被锁住、抑制器是否悬浮。
并且，双重带式送料器时，请确认另外一面的抑制器是否也悬浮。
•
请确认封口盖带是否被夹在抑制器的剥离部内。
•
从送料器露出的料带要适当 (5 ～ 10mm)，请确认顶端是否弯曲。
•
确认封口盖带适当通过滚轴插入到封口盖带收纳部。
另外，请确认封口盖带是否绷紧无松弛。
注意
•
移动批量更换推车时，请握住手柄进行操作。
•
安装伸缩手柄时，请注意压坏手指。
•
移动批量更换推车时，请注意避免撞脚。
•
请穿上保护脚尖的鞋或鞋底厚度为 10mm 以上的鞋进行作
业。
1111-002
OM-1617
3-2
3. 带式送料器的安装及拆卸方法

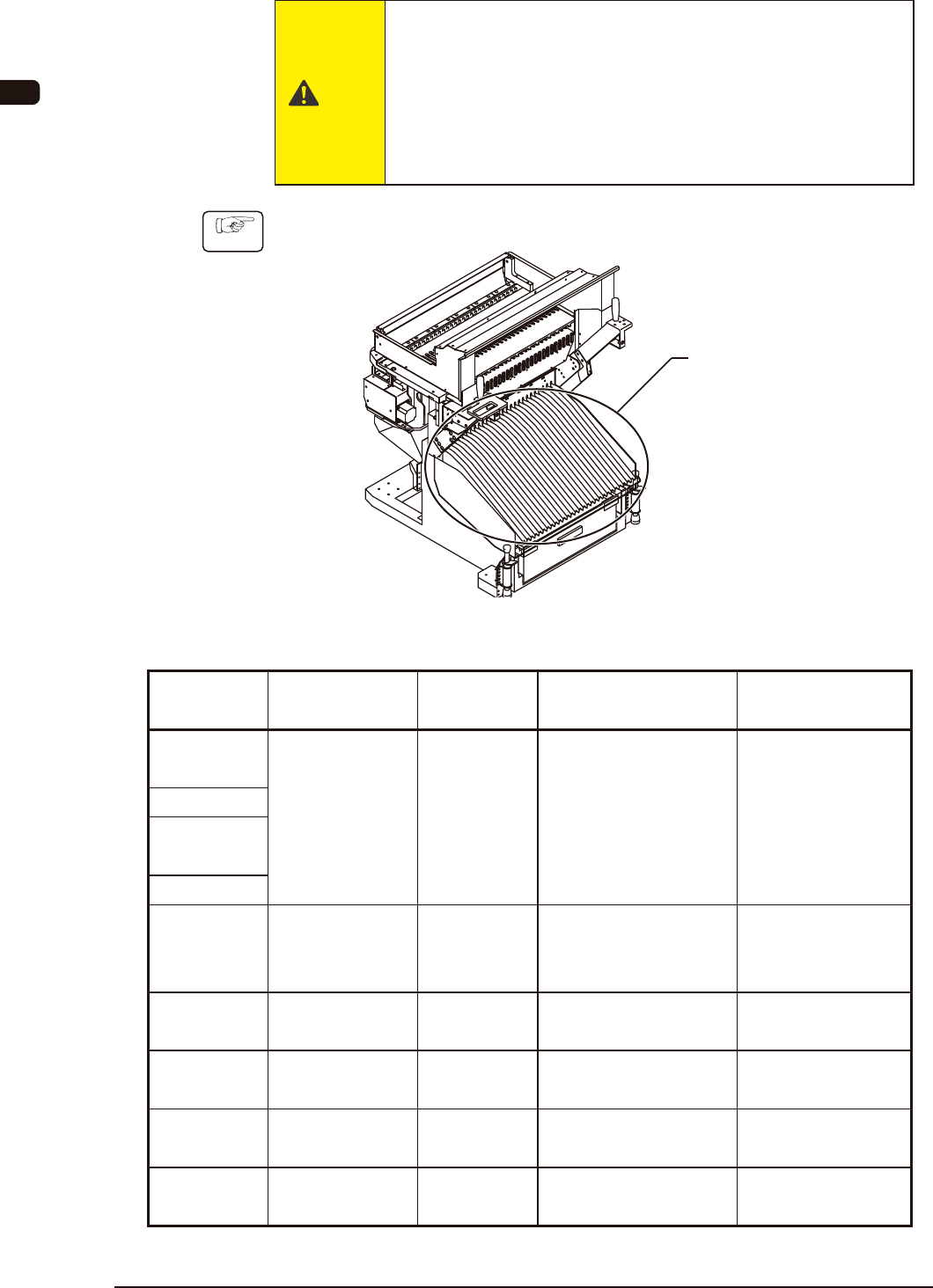

3.1 带式送料器的安装步骤
注意
装卸时请避免带式送料器掉落。
根据送料器的机种，也有重量沉的送料器。
用单手拆卸送料器时，有时无法用单手支撑脱离安装台时的
重量，会有掉落的危险。
弄掉带式送料器时，有可能砸伤脚或损坏送料器。
请用双手一台一台使用，注意不要使其掉落。
Procedure
(1) 将带盘安装到批量更换推车的带盘座的带盘槽里。
带盘座
FC1
送料器尺寸及条件
型 号
送料器安装台
装载数(个)
送料器宽
(mm)
最大带盘宽
(mm)
使用间距
GT-28080
GD-28080
30 20.2 14.4 1
GD-28081
GT-28082
GD-28082
GD-28083
GT-12162
GD-12162
30 20.2
12mm 料带 :18.4
16mm 料带 :22.4
12mm 料带 :1
16mm 料带 :2
Note(c)
GT-24322
GD-24322
15 39.0
24mm 料带 :30.4
32mm 料带 :38.4
2
GT-44562
GD-44562
10 61.7
44mm 料带 :50.4
56mm 料带 :62.4
3
GT-72002
GD-72002
7 78.2 72mm 料带 :89.0 4
GT-88002
GD-88002
6 94.0 88mm 料带 :105.0 5
TC1
1111-003
OM-1617
3. 带式送料器的安装及拆卸方法
3-3

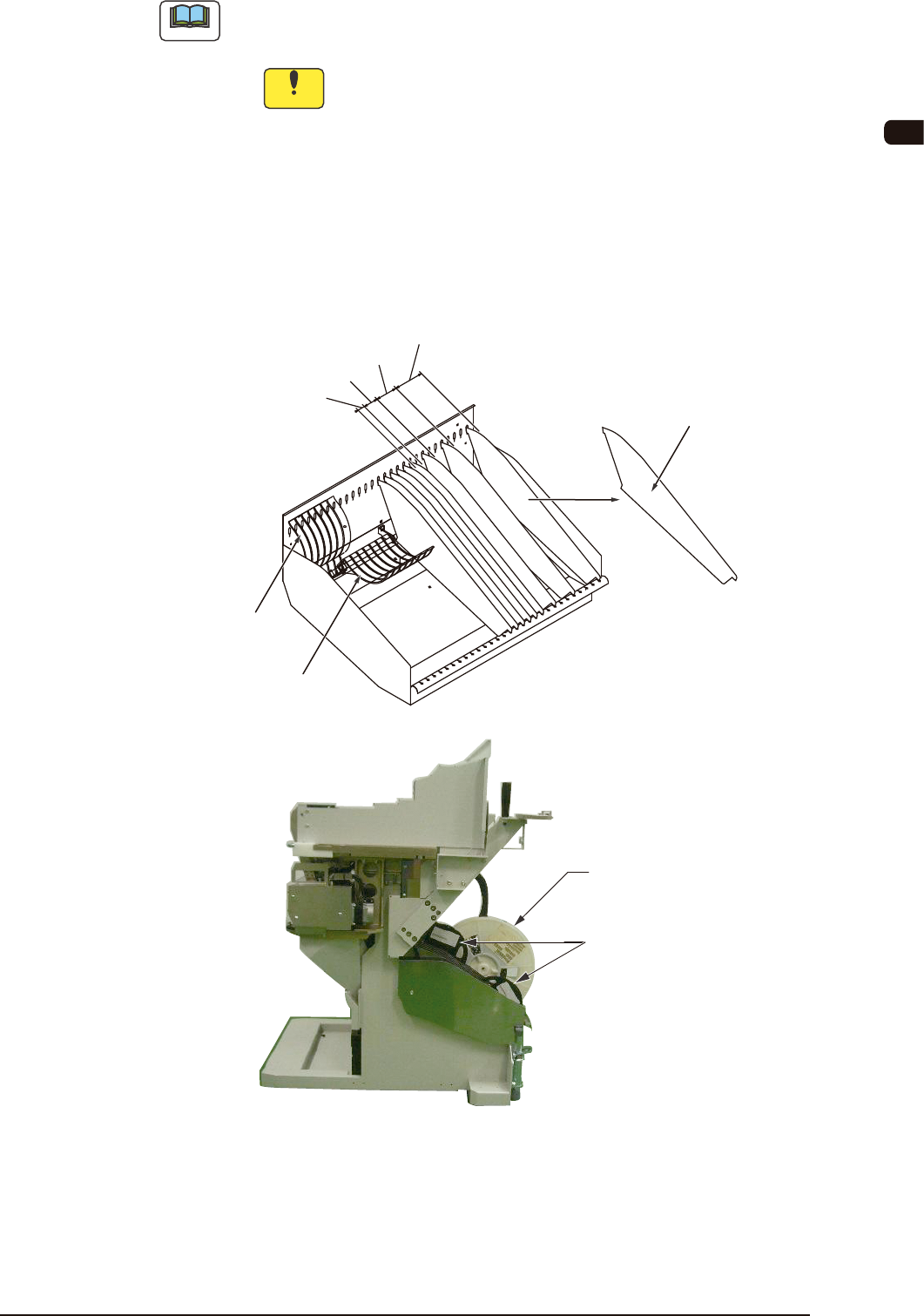

Note
(a) 带盘座的隔板间距为 21mm，隔板厚度为 0.8mm。
(b) 使用 2 间距以上时，请取下隔板。
Notice
拔插隔板时，请注意切伤手指。
(c) 使用 16mm 宽料带时，因最大带盘宽度超过送料器间距 (21mm), 所以
安装带盘时需要 2 间距。
(d) 在使用 8mm 双带送料器时，请将带盘接收杆放下，将带盘 2 卷安装
到带盘接收杆上和下。
不能进行大带盘 2 卷的组装。
另外，安装大带盘时，请将带盘还原后安装。
带盘座
隔板
带盘接收杆
(对应小带盘时)
4间距
3间距
2间距
1间距
带盘接收杆
(对应大带盘时)
大带盘的安装位置
小带盘的安装位置
FC2
0911-001
