OM-1617 2-20 2. 料带的安装及拆卸方法 (2) 拧松固定螺钉 ( 平顶埋头螺钉 )，拆卸料带引导槽，将其安装到辅助抑 制器收纳部。 FB24 • 使用 32mm 宽料带时 Procedure (1) 拧松固定螺钉 ( 圆头螺钉 )，拆卸防止元件掉落盖。 辅助抑制器 固定螺钉 (圆头螺钉) FB25 1009-002 辅助抑制器收纳部 收纳 料带引导槽 固定螺钉 (平顶埋头螺钉) 固定螺钉 (平顶埋头螺钉)
OM-1617
2. 料带的安装及拆卸方法
2-19
凹槽深度
凹槽宽度
料带引导槽宽度
链轮齿
料带引导槽
螺钉
料带引导槽宽度
装料带
封口盖带
FB22
2.5.2 使用 16mm 宽料带、32mm 宽料带、56mm 宽料带前的准备
在 GT-12162、GD-12162 中使用 16mm 宽、在 GT-24322、GD-24322 中使用
32mm 宽料带时，需要拆卸附属的料带引导槽和辅助抑制器。
另外，在 GT-44562、GD-44562 中使用 56mm 宽料带时，需要拆卸辅助抑制
器和防止元件掉落盖以及移动料带引导槽。
•
使用 16mm 宽料带时
Procedure

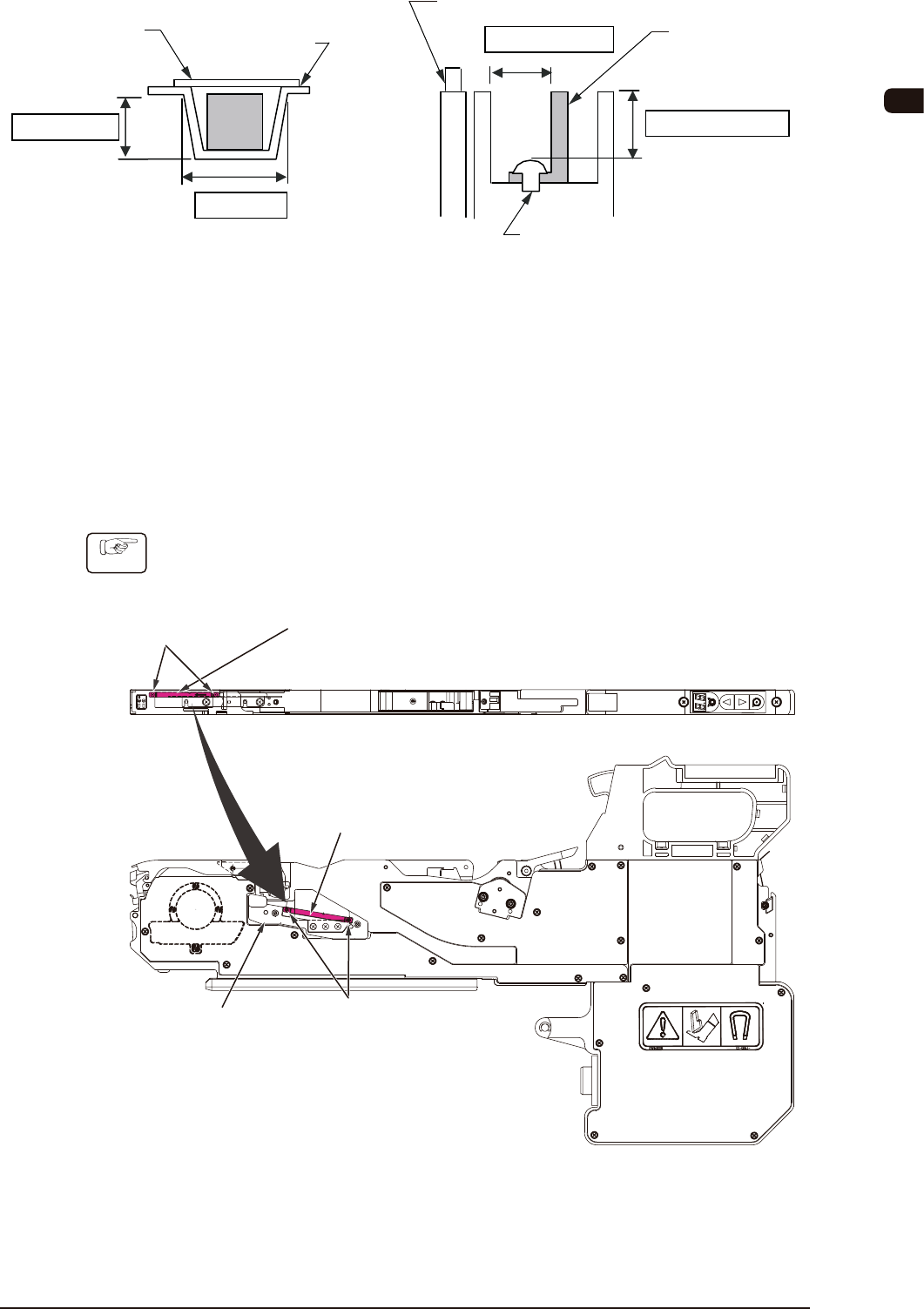

(1) 用精密螺钉刀拧松固定螺钉 ( 圆头螺钉 )，拆卸辅助抑制器，安装到辅
助抑制器收纳部。
辅助抑制器收纳部
收纳
固定螺钉
(圆头螺钉)
辅助抑制器
辅助抑制器
固定螺钉
(圆头螺钉)
FB23
1009-002
OM-1617
2-20
2. 料带的安装及拆卸方法

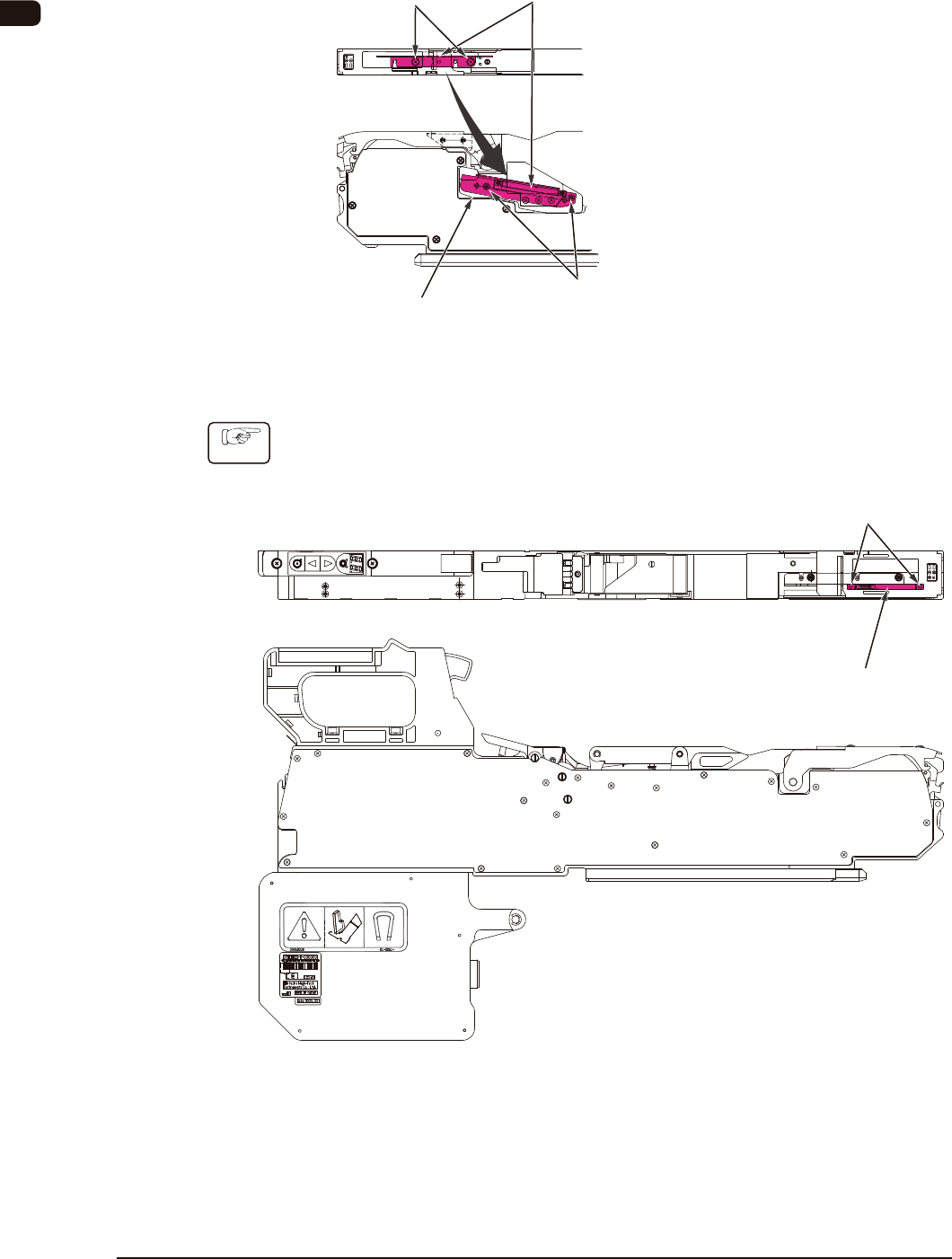

(2) 拧松固定螺钉 ( 平顶埋头螺钉 )，拆卸料带引导槽，将其安装到辅助抑
制器收纳部。
FB24
•
使用 32mm 宽料带时
Procedure
(1) 拧松固定螺钉 ( 圆头螺钉 )，拆卸防止元件掉落盖。
辅助抑制器
固定螺钉
(圆头螺钉)
FB25
1009-002
辅助抑制器收纳部
收纳
料带引导槽
固定螺钉
(平顶埋头螺钉)
固定螺钉
(平顶埋头螺钉)
OM-1617
2. 料带的安装及拆卸方法
2-21

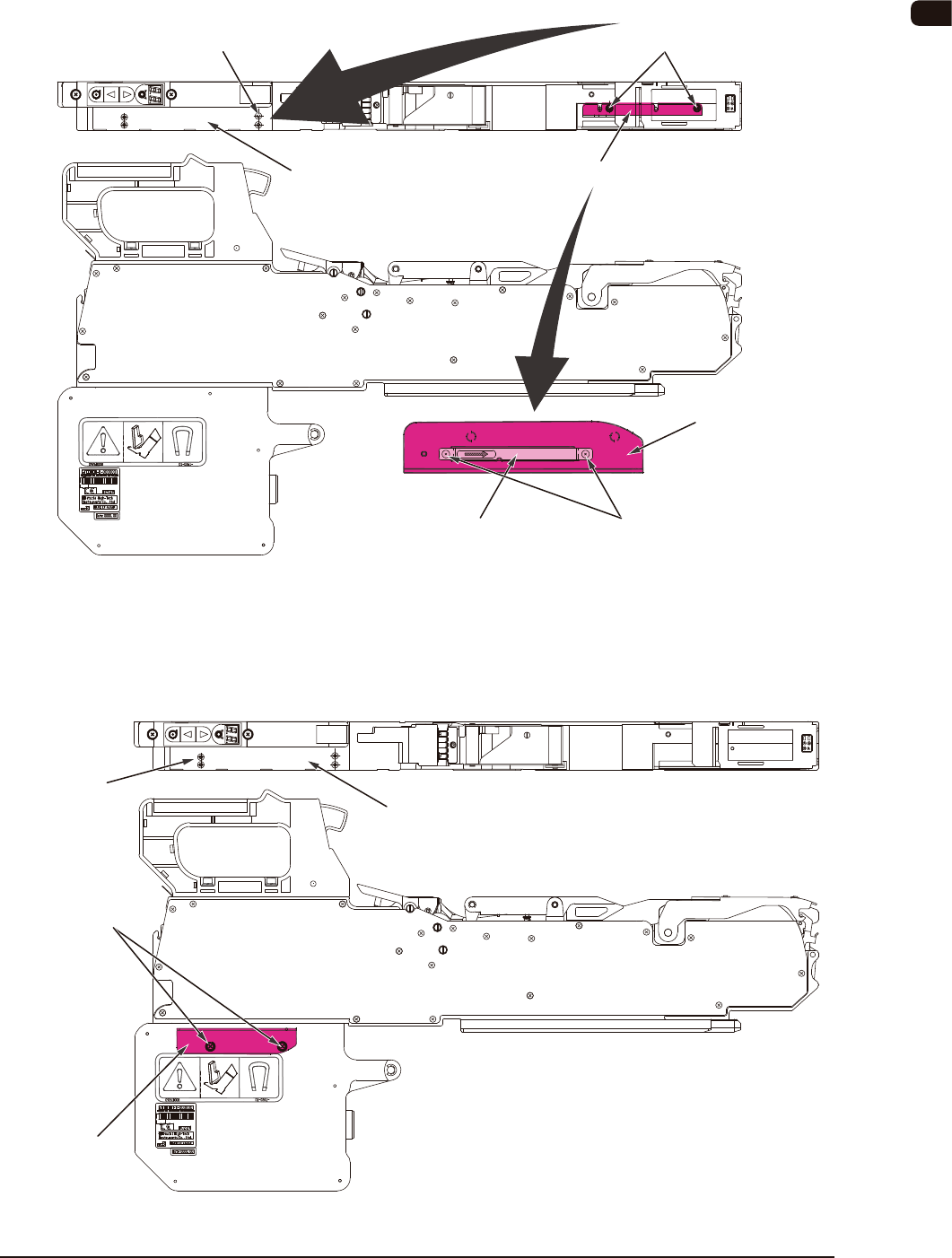

(2) 拧松固定螺钉 ( 平顶埋头螺钉 )，拆卸料带引导槽，将 (1) 中拆卸的辅
助抑制器安装到料带引导槽，将固定螺钉 ( 平顶埋头螺钉 ) 安装到固定
螺钉收纳部。
料带引导槽
固定螺钉
(平顶埋头螺钉)
固定螺钉
(平顶埋头螺钉)
辅助抑制器
固定螺钉
(圆头螺钉)
料带引导槽
收纳
固定螺钉収納部
FB26
(5) 从固定螺钉收纳部拆卸固定螺钉 ( 圆头螺钉 )，将安装了辅助抑制器的
料带引导槽安装到料带引导槽收纳部。
料带引导槽
固定螺钉收纳部
固定螺钉
(圆头螺钉)
固定螺钉
(圆头螺钉)
FB27
1009-002
