OM-1617 2-8 2. 料带的安装及拆卸方法 (11) 放下抑制器的状态下，按下顶端钩的上部，固定抑制器。 用顶端钩固定抑制器 顶端钩 FB11 通知 用顶端钩锁定好抑制器。 若在抑制器悬浮的状态下使用带式送料器，会导致装置 (SIGMA-G4/G5) 的损坏或吸取不良。 1009-002
OM-1617
2. 料带的安装及拆卸方法
2-7
(7) 在滑道部安装料带时，使料带链轮齿孔和链轮销相吻合。
(8) 确认装料带上的片状元件是否齐整。
(9) 轻轻放下抑制器。
请按下抑制器，以免抑制器搭上滑道等。

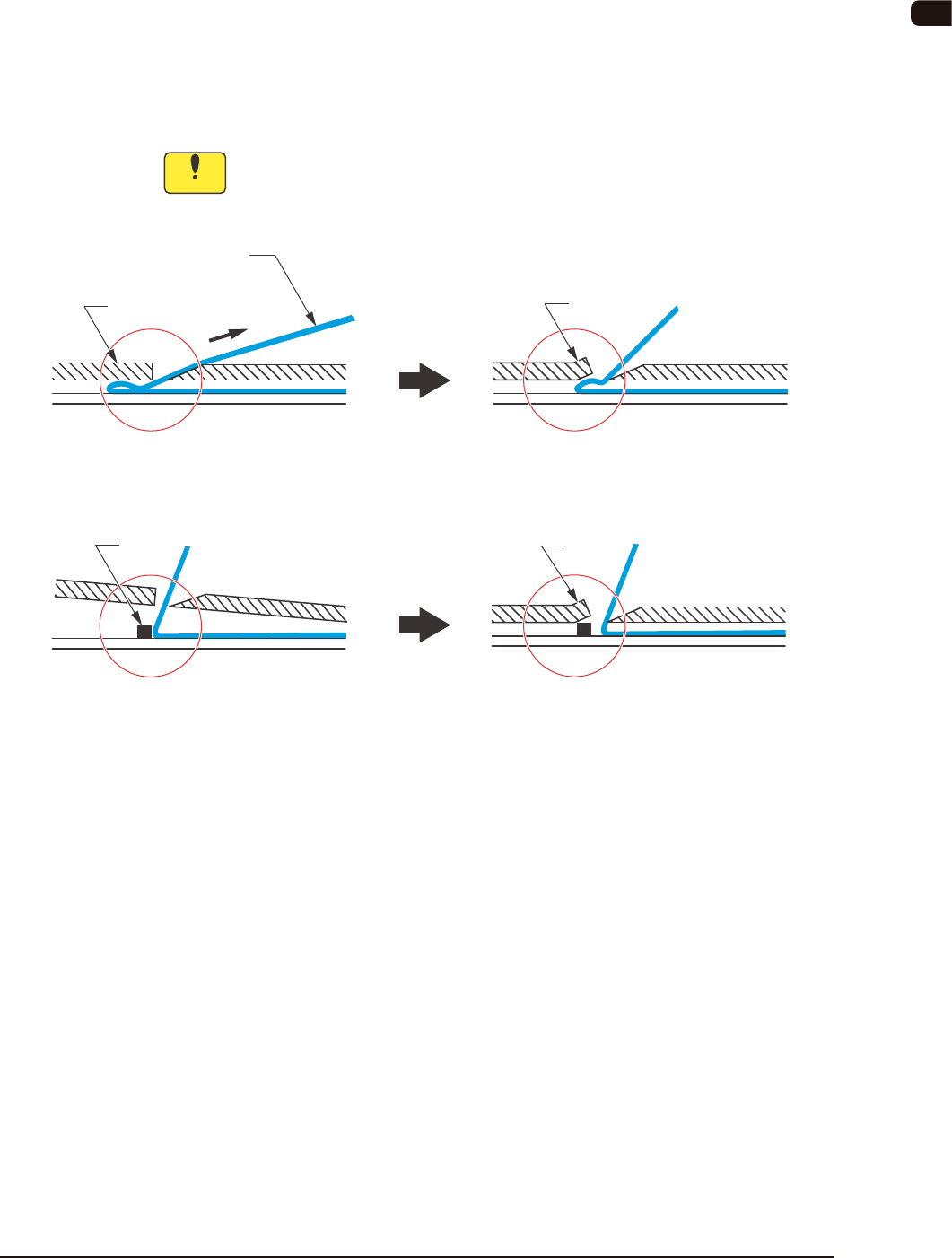

(10) 确认剥离部是否夹住了封口盖带或片状元件。
Notice
在封口盖带或片状元件被抑制器夹住的情况下进行作业，会导致剥离部变
形、吸取不良。
被夹住时， 请抬起抑制器，不要硬拽。
在封口盖带被抑制器夹住的情况下
进行作业……
有可能导致剥离部的变形。
装料带上面搭载异物的情况下
放下抑制器……
有可能导致剥离部的变形。
変 形
異 物
变 形
封口盖带
抑制器
FB10
1009-002
OM-1617
2-8
2. 料带的安装及拆卸方法

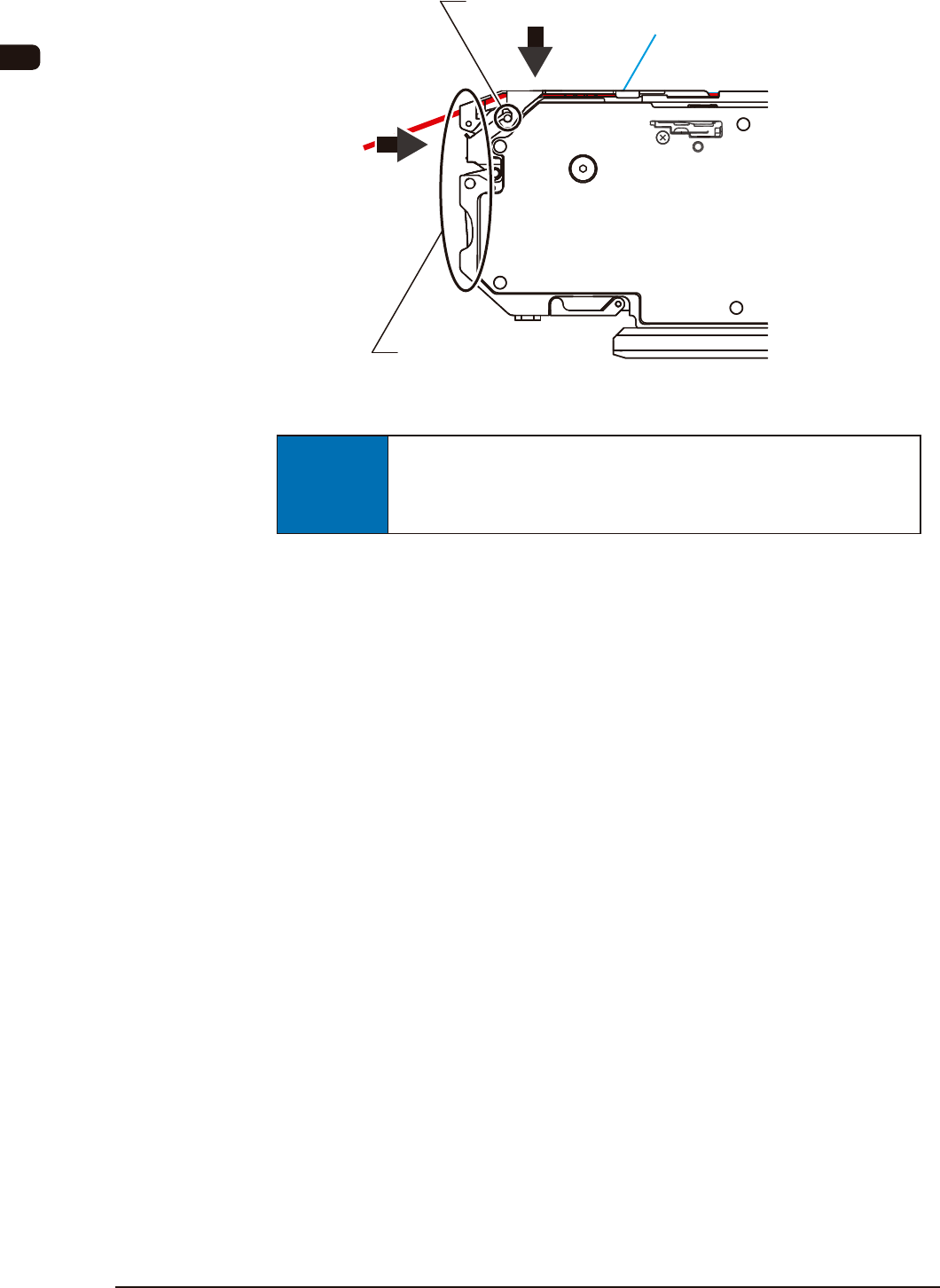

(11) 放下抑制器的状态下，按下顶端钩的上部，固定抑制器。
用顶端钩固定抑制器
顶端钩
FB11
通知
用顶端钩锁定好抑制器。
若在抑制器悬浮的状态下使用带式送料器，会导致装置
(SIGMA-G4/G5) 的损坏或吸取不良。
1009-002
OM-1617
2. 料带的安装及拆卸方法
2-9

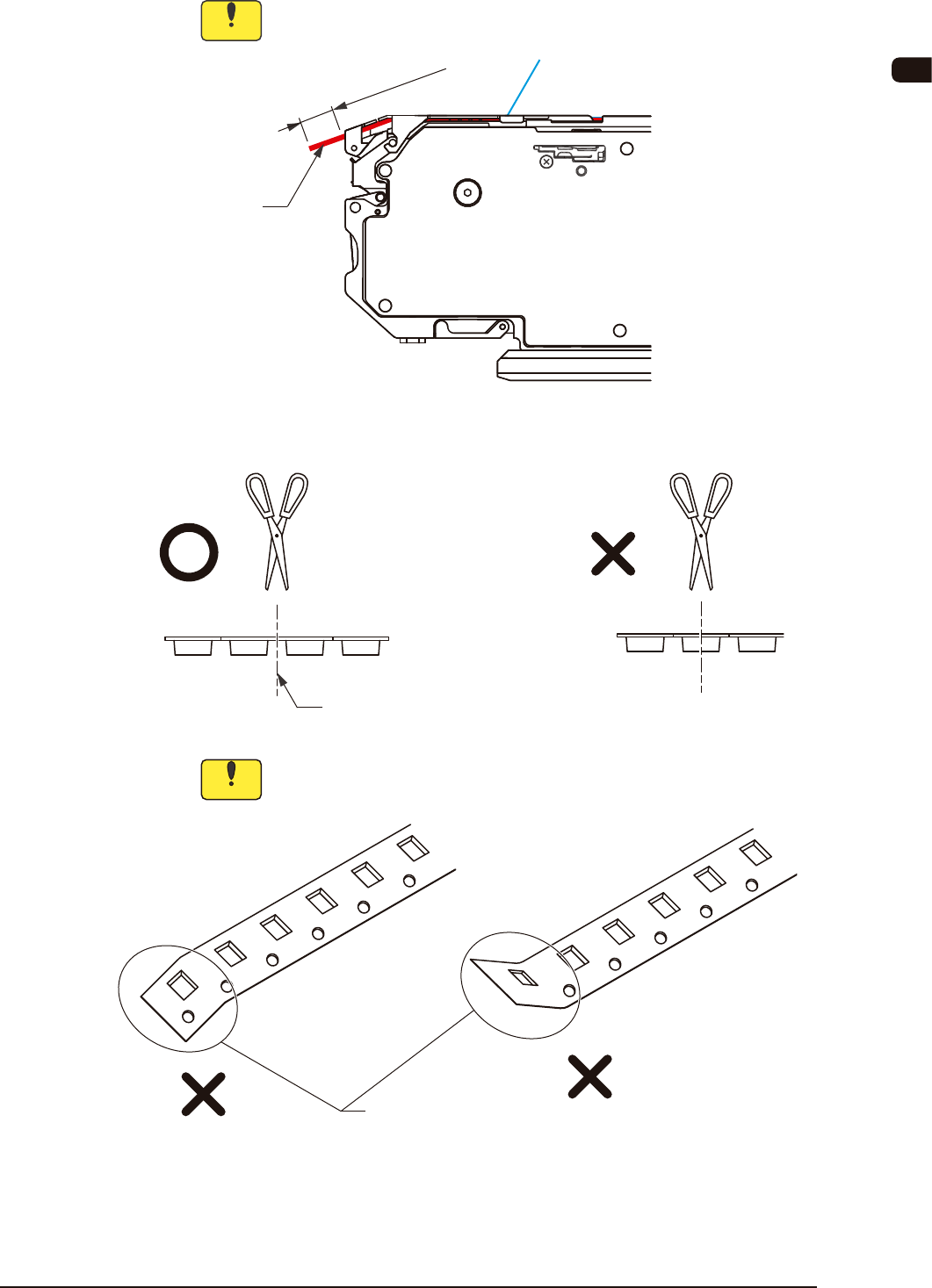

(12) 料带前端留出 5 ～ 10mm 后，用剪刀剪切。
Notice
请使用不会剪到手指的剪刀，一张一张剪切料带。
料带
5 ～ 10 mm
FB12
另外，宽幅偏大的压纹带时，请避开压纹部进行剪切。
请在此剪切。
FB13
Notice
剪切料带时，请不要弄折顶端。
安装在装置 (SIGMA-G4/G5) 上的切割器有时无法准确剪切料带。
弯曲
FB14
