OM-1617 7-14 7. 维护保养 (5) 在左侧蜗轮齿轮、车轮注入润滑油。 使用注油治具，在右侧链轮齿孔到左侧蜗轮齿轮、车轮上直接涂刷润 滑油。( 涂刷量为 0.2ml 左右 ( 治具 2 刻度量 ))。 注油治具 FG17 注油时，一边旋转链轮齿，一边一点一点涂刷润滑油，以免润滑油聚 到一起。 ( 请在链轮齿旋转一周时，涂刷 4 处左右。) 左侧链轮齿 左侧链轮齿用定时带 左侧链轮齿 右侧链轮齿用定时带 FG18 Note (…
OM-1617
7. 维护保养
7-13

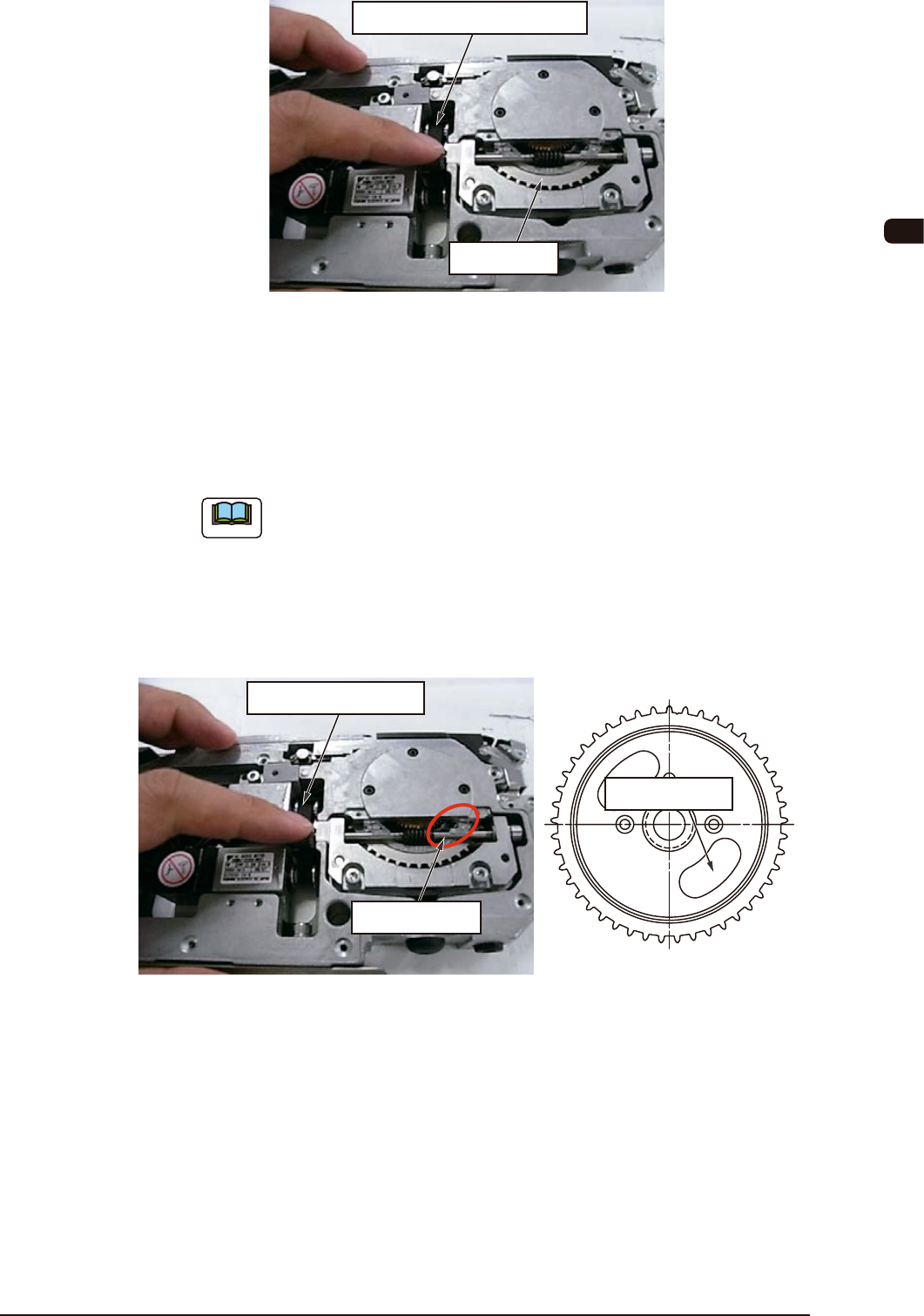

一边旋转定时带，一边注油
右侧链轮齿
FG15
注油时，一边旋转链轮齿，一边一点一点涂刷润滑油，以免润滑油聚
到一起。
如图 FG15，用手指旋转定时带时，链轮齿跟着旋转。
( 请在链轮齿旋转一周时，涂刷 4 处左右。)
Note
(a) 请不要拆卸定时带。
(b) 请不要在定时带涂刷润滑油。
(4) 在左侧蜗轮齿轮上注入润滑油。
旋转定时带，将右侧链轮齿孔对准红圈 (FG16) 位置。
( 做到从孔可以看到左侧蜗轮齿轮、车轮。)
旋转定时带，移动孔
对齐位置
右侧链轮齿孔
FG16
0911-001
OM-1617
7-14
7. 维护保养
(5) 在左侧蜗轮齿轮、车轮注入润滑油。
使用注油治具，在右侧链轮齿孔到左侧蜗轮齿轮、车轮上直接涂刷润
滑油。( 涂刷量为 0.2ml 左右 ( 治具 2 刻度量 ))。
注油治具
FG17
注油时，一边旋转链轮齿，一边一点一点涂刷润滑油，以免润滑油聚
到一起。
( 请在链轮齿旋转一周时，涂刷 4 处左右。)
左侧链轮齿
左侧链轮齿用定时带
左侧链轮齿
右侧链轮齿用定时带
FG18
Note
(a) 请不要拆卸定时带。
(b) 请不要在定时带涂刷润滑油。
(6) 组装防尘盖和右侧面机盖。
组装拆卸的防尘盖和右侧面机盖，作业便结束。
0911-001
OM-1617
7. 维护保养
7-15
7.5.2 8mm 双带送料器用连接处检出单元传感器部的清扫
(GD-28080、GD-28081、GD-28082、GD-28083)
7.5.2.1 清扫部位
清扫在连接处检出单元内传感器附着的污垢或垃圾。
传感器部在左右通道上各附着一处，因此请同样清扫两侧。
Note
不进行清扫作业时，传感器无法正常运行，会错误检出接合连接处。
( 附着污垢时，总是处于检出状态。)
传感器部(左右各1处)
FG19
7.5.2.2 传感器部的清扫步骤
Procedure
(1) 向上抬起料带按压盖，露出传感器，清扫传感器缝隙。
露出传感器部。
清扫传感器缝隙。
料带按压盖
FG20
