OM-1617 1-4 1. 概要 1.2 各部的名称和功能以 GT-28080(8mm 宽双重带式送料器 ) 进行说明。 [15] 磁铁板收纳部 [13] 切割器观察图 [12] 封口盖带取出盖 [11] 条形码标签 [3] 顶端钩 [2] 料带排出槽 [1] 抑制器 [4] 链轮齿 [5] 滑道 [6] 封口盖带张紧力杆 [7] 封口盖带上卷解除杆 [8] 紧固解除杆 [9] 操作台 [10] 连接器 [14] 磁铁板观察图…

OM-1617

1. 概要

1-3

538

315

单位 :mm

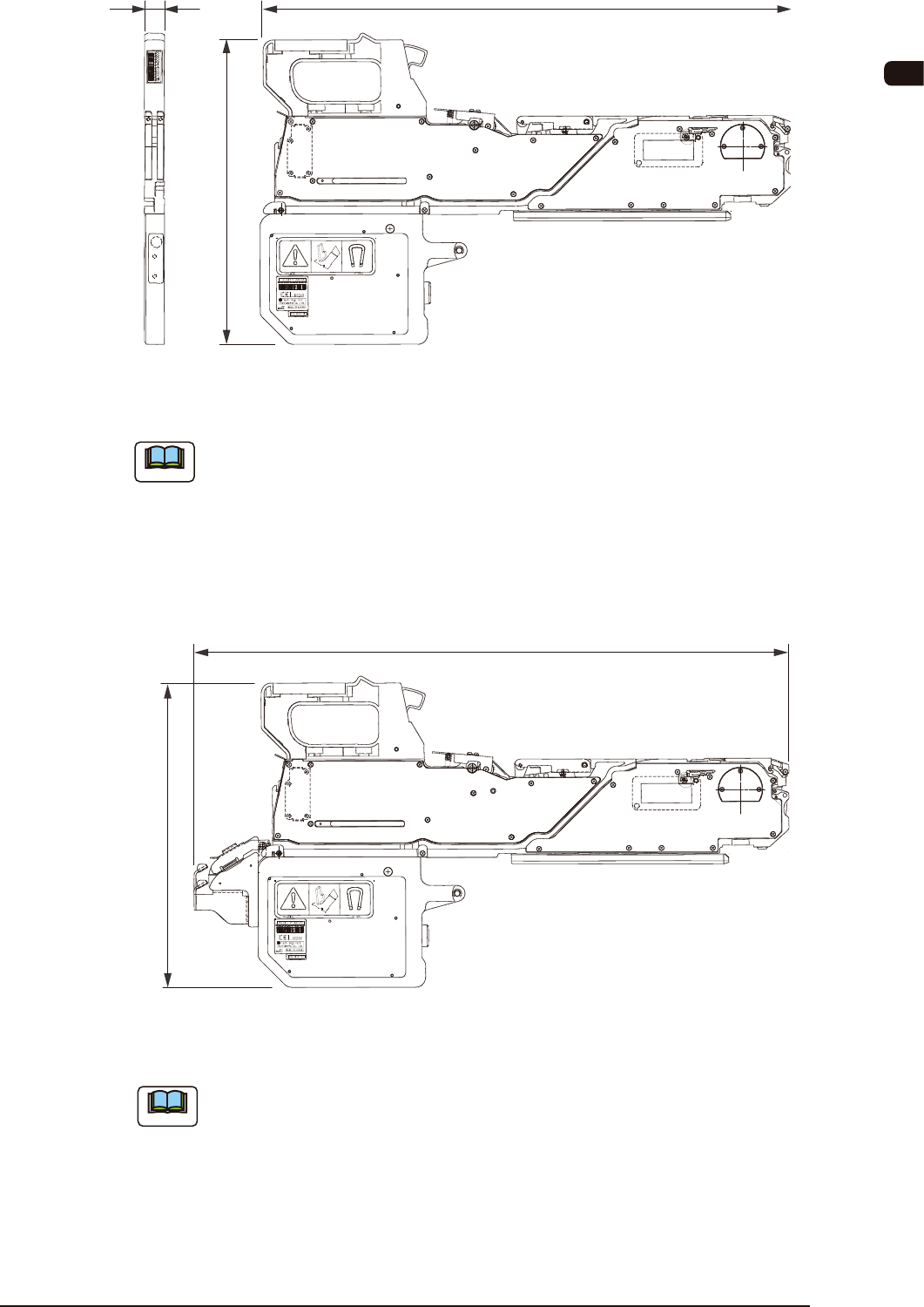

8mm 宽双重带式送料器 FA1

Note

带式送料器全宽 W 如下 :

GT-28080、GT-28082、GT-24040 : 20.2mm

GT-12162 : 20.2mm

GT-24322 : 39.0mm

GT-44562 : 61.7mm

GT-72002 : 78.2mm

GT-88002 : 94.0mm

315

单位 :mm

8mm 宽双重带式送料器 ( 带连接处检出单元 ) FA2

Note

附带连接处检出单元的带式送料器的全长 L 如下 :

GD-28080、GD-28081、GD-28082、GD-28083 : 603mm

GD-12162 : 613mm

GD-24322 : 624mm

GD-44562 : 624mm

GD-72002 : 624mm

GD-88002 : 624mm

1111-003

OM-1617

1-4

1. 概要

1.2 各部的名称和功能

以 GT-28080(8mm 宽双重带式送料器 ) 进行说明。

[15] 磁铁板收纳部

[13] 切割器

观察图

[12] 封口盖带取出盖

[11] 条形码标签

[3] 顶端钩

[2] 料带排出槽

[1] 抑制器

[4] 链轮齿

[5] 滑道

[6] 封口盖带张紧力杆

[7] 封口盖带上卷解除杆

[8] 紧固解除杆

[9] 操作台

[10] 连接器

[14] 磁铁板

观察图

FA3

0911-001

OM-1617

1. 概要

1-5

[1] 抑制器

将封口盖带推入滑道，稳定料带传送和封口盖带的剥离而进行。

操作时请注意异物 ( 片状元件和垃圾等 ) 的沾附。

8mm 宽 ( 双重带式送料器 ) 的附带有 2 个。

12mm 以上的附带 1 个。

[2] 料带排出槽

排出料带的槽。

只有 8mm 宽 ( 双重带式送料器 ) 的附带。

[3] 顶端钩

固定抑制器的钩。

8mm 宽 ( 双重带式送料器 ) 的附带有 2 个。

12mm 以上的附带 1 个。

[4] 链轮齿

与料带的链轮齿孔啮合，进行所定传送间距的料带传送。

[5] 滑道

吸取位置附近的料带传送面。

操作时请注意异物 ( 片状元件和垃圾等 ) 的沾附。

8mm 宽 ( 双重带式送料器 ) 的附带有 2 个。

12mm 以上的附带 1 个。

[6] 封口盖带张紧力杆

将剥离的封口盖带指南到封口盖带收纳部。

[7] 封口盖带卷绕解除杆

将封口盖带设置在封口盖带收纳部或取出时按下。

8mm 宽 ( 双重带式送料器 ) 的附带有 2 个。

12mm 以上的附带 1 个。

[8] 紧固解除杆

将带式送料器从批量更换推车拆卸时按下。

[9] 操作台

显示带式送料器的各种设定或状态。

Reference

详细内容请参照 4. 操作台。

1111-002
