OM-1617 3-6 3. 带式送料器的安装及拆卸方法 3.2 带式送料器的拆卸步骤 注意 装卸时请避免带式送料器掉落。 根据送料器的机种，也有重量沉的送料器。 用单手拆卸送料器时，有时无法用单手支撑脱离安装台时的 重量，会有掉落的危险。 弄掉带式送料器时，有可能砸伤脚或损坏送料器。 请用双手一台一台使用，注意不要使其掉落。 Procedure ( 1) 按下紧固解除杆。 (2) 将带式送料器缓缓拉向前侧。 紧固解除杆 FC…
OM-1617
3. 带式送料器的安装及拆卸方法
3-5
(5) 按住夹子，缓缓推进，直至发出喀哒一声为止。
此时，请确认带式送料器的连接器是否被连接好。

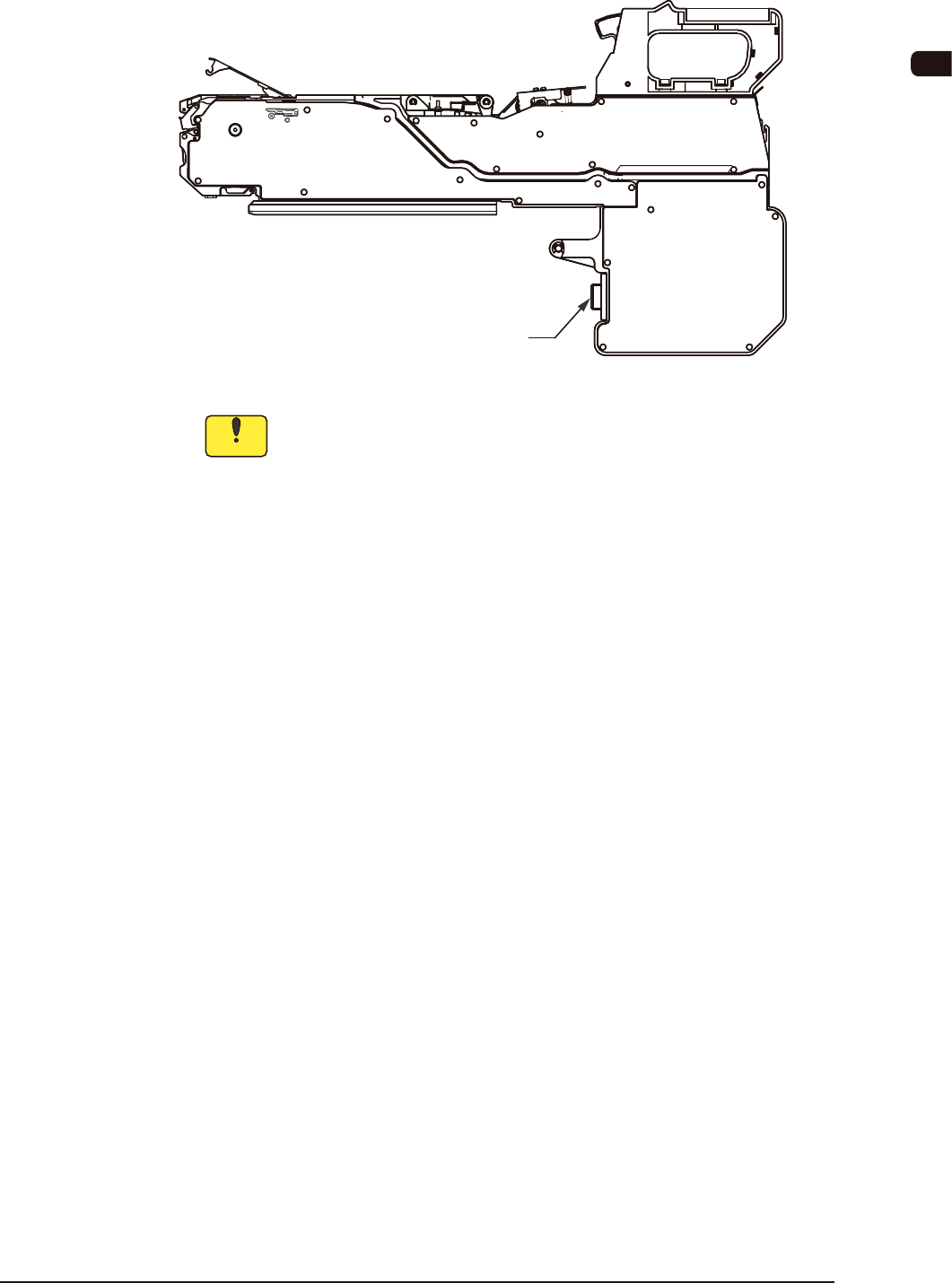

连接器
FC4
Notice
•
若在带式送料器悬浮的状态下使用，就会导致装置 (SIGMA-G4/G5)
的损坏或吸取不良。
请确认是否安装好带式送料器到送料器安装台上。
•
请将不使用的带式送料器从批量更换推车上拆卸下来。
另外，若在长时间未使用状态下运转，就会导致料带的松弛、吸
取异常。
1111-002
OM-1617
3-6
3. 带式送料器的安装及拆卸方法
3.2 带式送料器的拆卸步骤
注意
装卸时请避免带式送料器掉落。
根据送料器的机种，也有重量沉的送料器。
用单手拆卸送料器时，有时无法用单手支撑脱离安装台时的
重量，会有掉落的危险。
弄掉带式送料器时，有可能砸伤脚或损坏送料器。
请用双手一台一台使用，注意不要使其掉落。
Procedure
(1) 按下紧固解除杆。
(2) 将带式送料器缓缓拉向前侧。

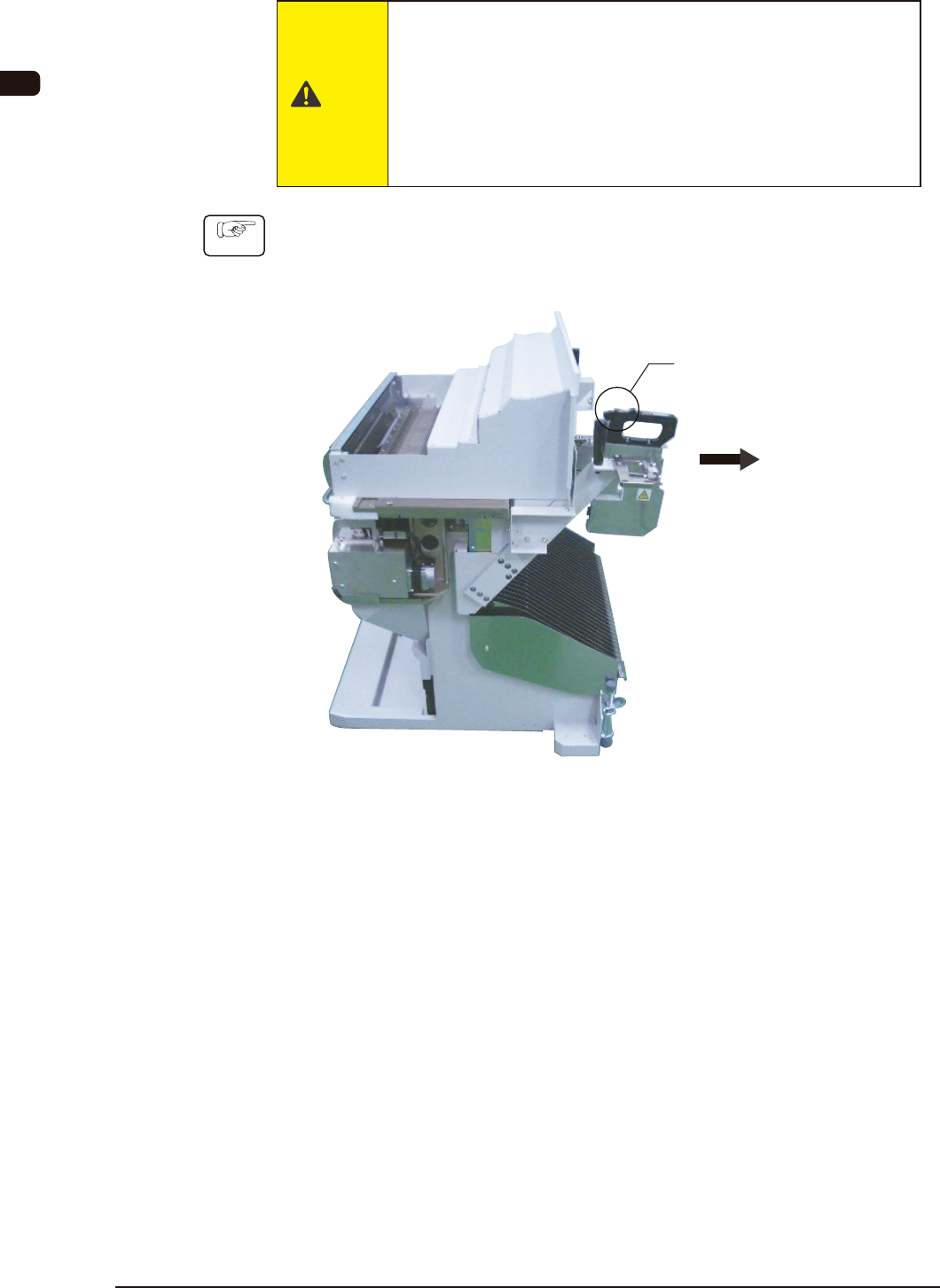

紧固解除杆
FC5
0911-001
OM-1617
4. 操作台
4-1
4. 操作台
在操作台可以进行以下显示以及操作。
• 设定间距的显示 • 传感器等的 I/O 状态显示
• 选择通道的显示 • 适用通道选择操作
• 料带的传送操作 • 传送间距的设定
• 异常编码的显示 • 料带的返回操作
• 接合指南的显示 • 封口盖带的上卷操作
4.1
操作台各部的名称和功能
操作台上集中配置有带式送料器的动作按钮和显示部。

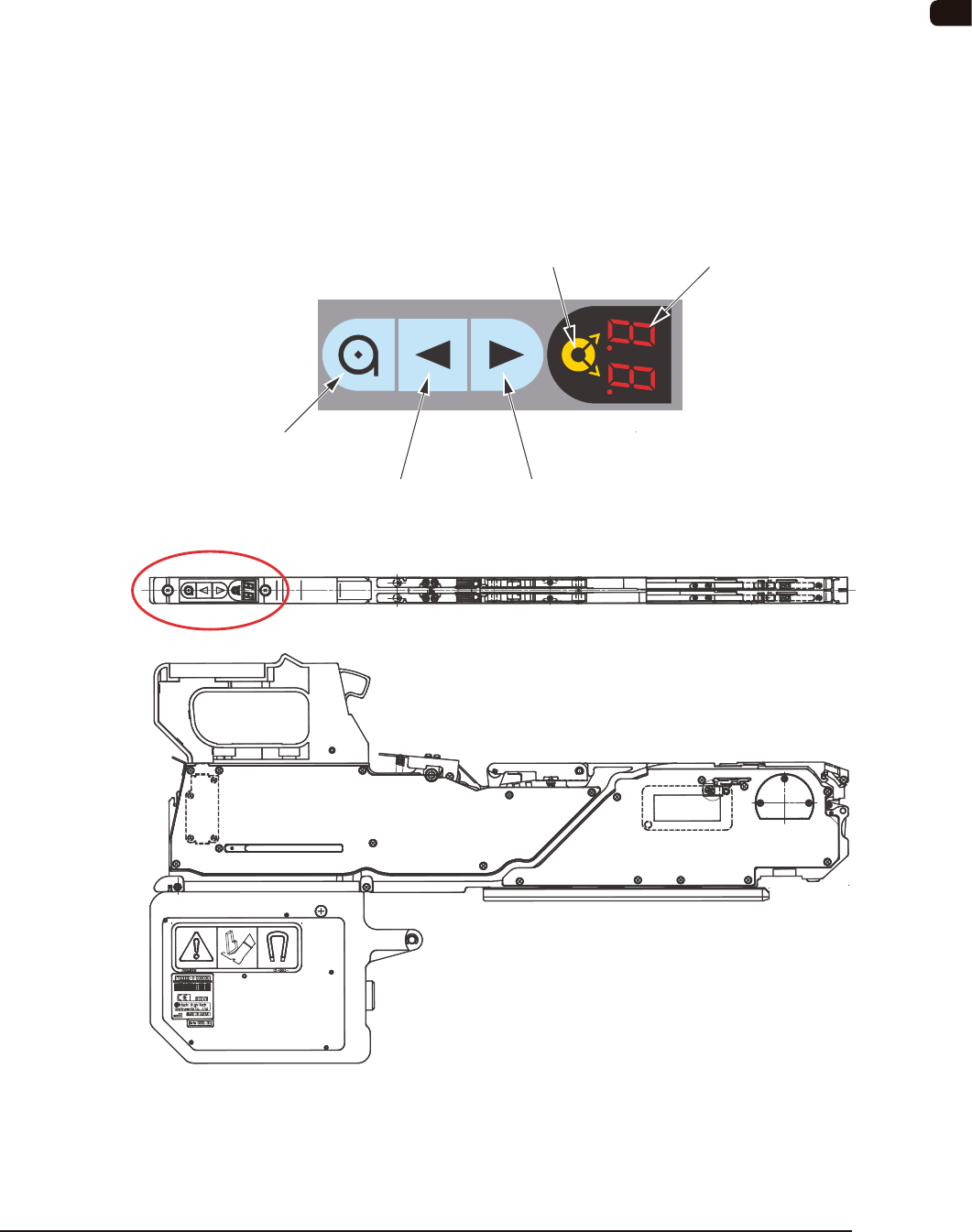

操作台
数字显示部
通道选择按钮
传送按钮
返回按钮
上卷按钮
FD1
