OM-1617 2-28 2. 料带的安装及拆卸方法 2.7 8mm 用磁铁板的使用 在 8mm 宽双重带式送料器，为了稳定片状元件的吸取姿势，将磁铁板安装 到滑道部。 但是，根据片状元件的种类、大小、材质，磁力效果也有所差别。 另外，根据片状元件，磁性有可能带给元件特性或片状元件的吸取姿势不良 影响。 Note 在确认影响的基础上，如果有不良影响时，请拆卸磁铁板后使用。 2.7.1 8mm 用磁铁板的拆卸方法 Procedur…
OM-1617
2. 料带的安装及拆卸方法
2-27

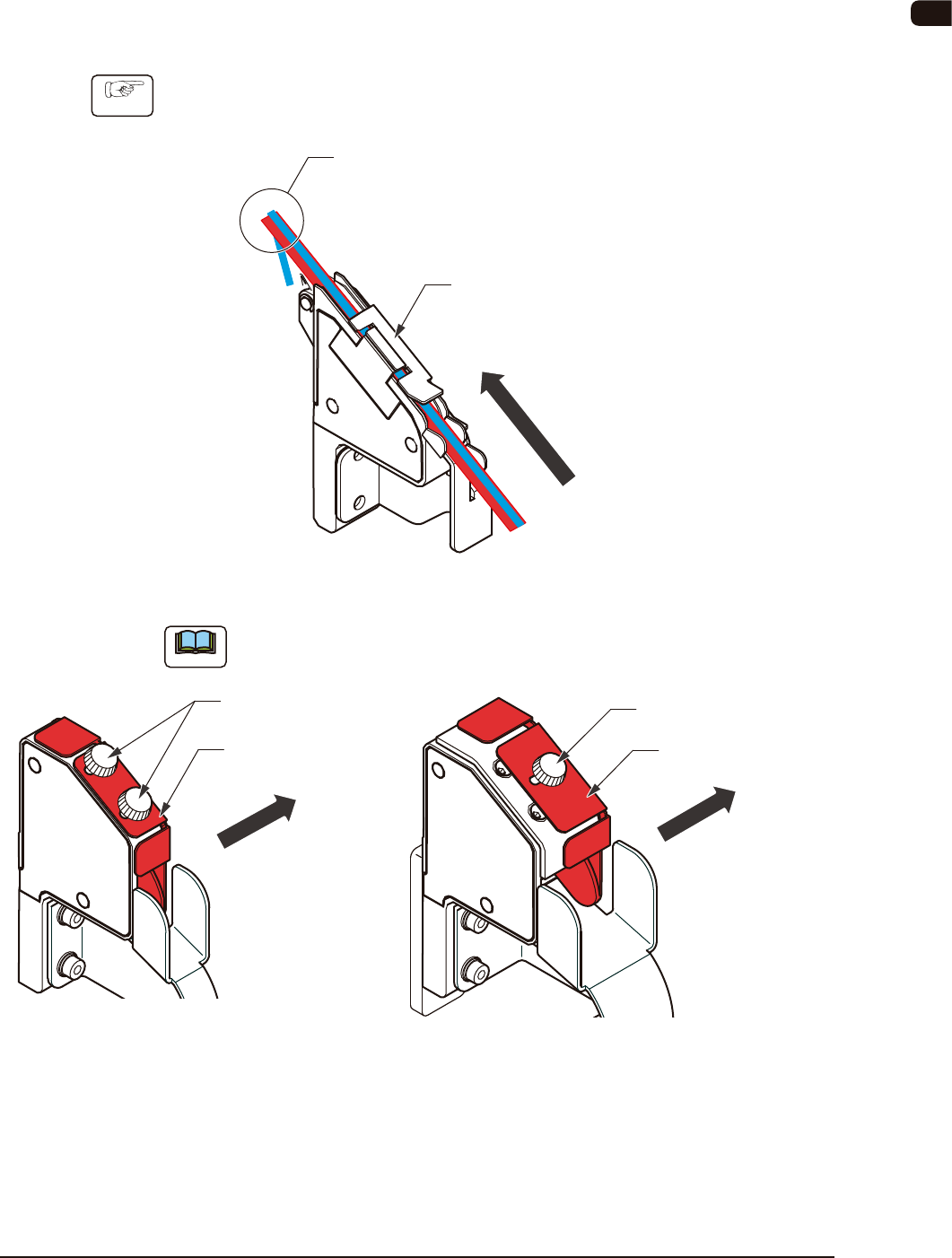

2.6 连接处检出单元
带连接处检出传感器的带式送料器 (GD-28080、GD-28081、GD-28082、GD-
28083、GD-12162、GD-24322、GD-44562、GD-72002、GD-88002) 的情况，
请将料带通过连接处检出单元。
Procedure
(1) 弯曲料带顶端的封口盖带，从连接处检出单元的下部对准料带引导槽
通过。
从下部通过料带
弯曲料带顶端的封口盖带
料带引导槽
GD-28080、GD-28081、GD-28082、GD-28083 连接处检出单元 FB35
Note
在 GD-12162 中安装 16mm 宽、在 GD-24322 中安装 32mm 宽、在 GD-
44562 中安装 56mm 宽料带时，需要移动连接处检出单元的料带引导槽。
移动料带引导槽
料带引导槽
料带引导槽固定螺丝
移动料带引导槽
料带引导槽
料带引导槽固定螺丝
GD-12162 连接处检出单元 FB36 GD-24322、GD-44562( 图为 GD-24322)
连接处检出单元 FB37
1111-003
OM-1617
2-28
2. 料带的安装及拆卸方法
2.7 8mm 用磁铁板的使用
在 8mm 宽双重带式送料器，为了稳定片状元件的吸取姿势，将磁铁板安装
到滑道部。
但是，根据片状元件的种类、大小、材质，磁力效果也有所差别。
另外，根据片状元件，磁性有可能带给元件特性或片状元件的吸取姿势不良
影响。
Note
在确认影响的基础上，如果有不良影响时，请拆卸磁铁板后使用。

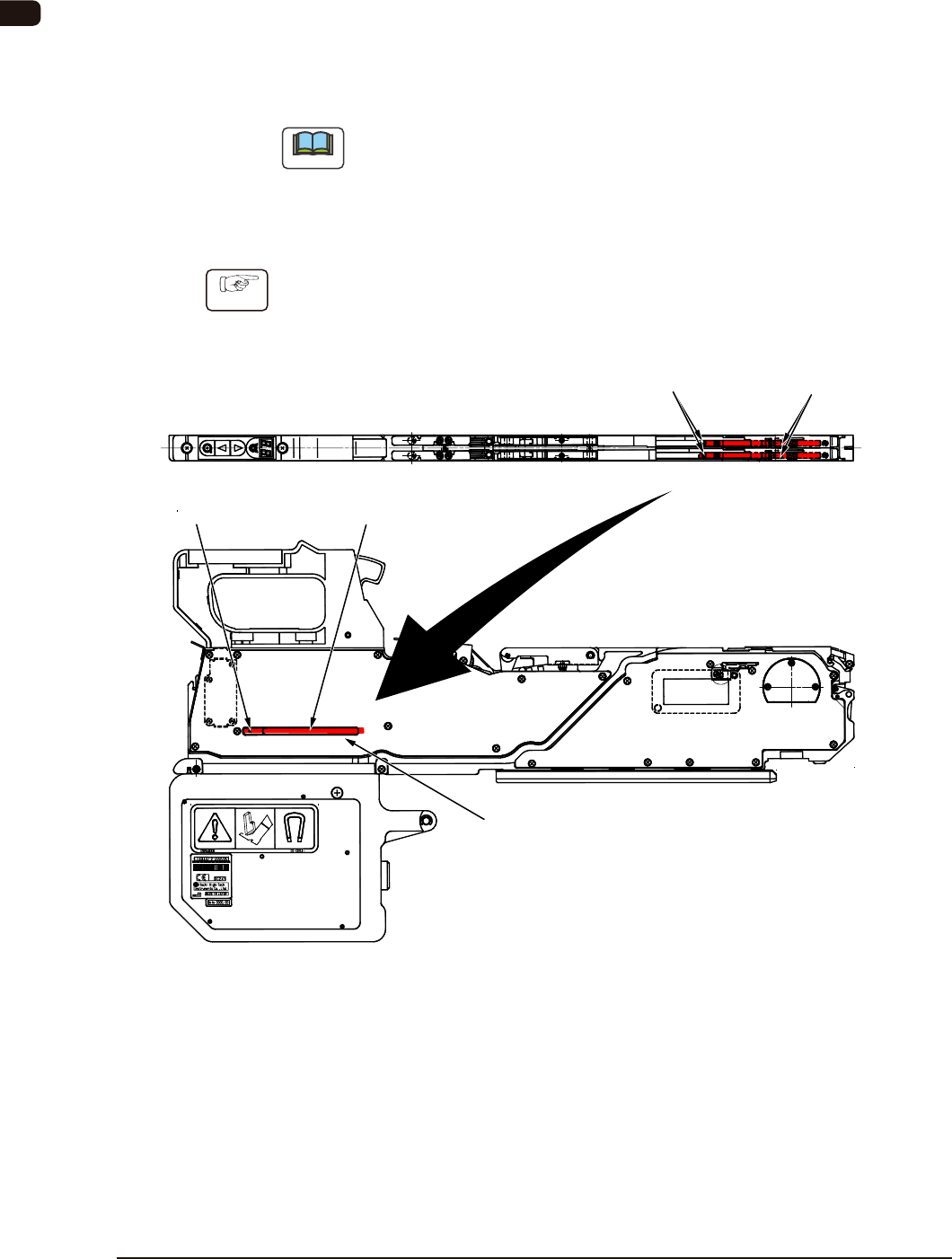

2.7.1 8mm 用磁铁板的拆卸方法
Procedure
(1) 拧松固定螺钉 ( 圆头螺钉 )，拆卸磁铁板，将磁铁板安装到收纳部。
磁铁板
固定螺钉
(圆头螺钉)
磁铁板
固定螺钉
(圆头螺钉)
收纳(对面也有收纳部)
磁铁板收纳部
FB38
1009-002
OM-1617
2. 料带的安装及拆卸方法
2-29

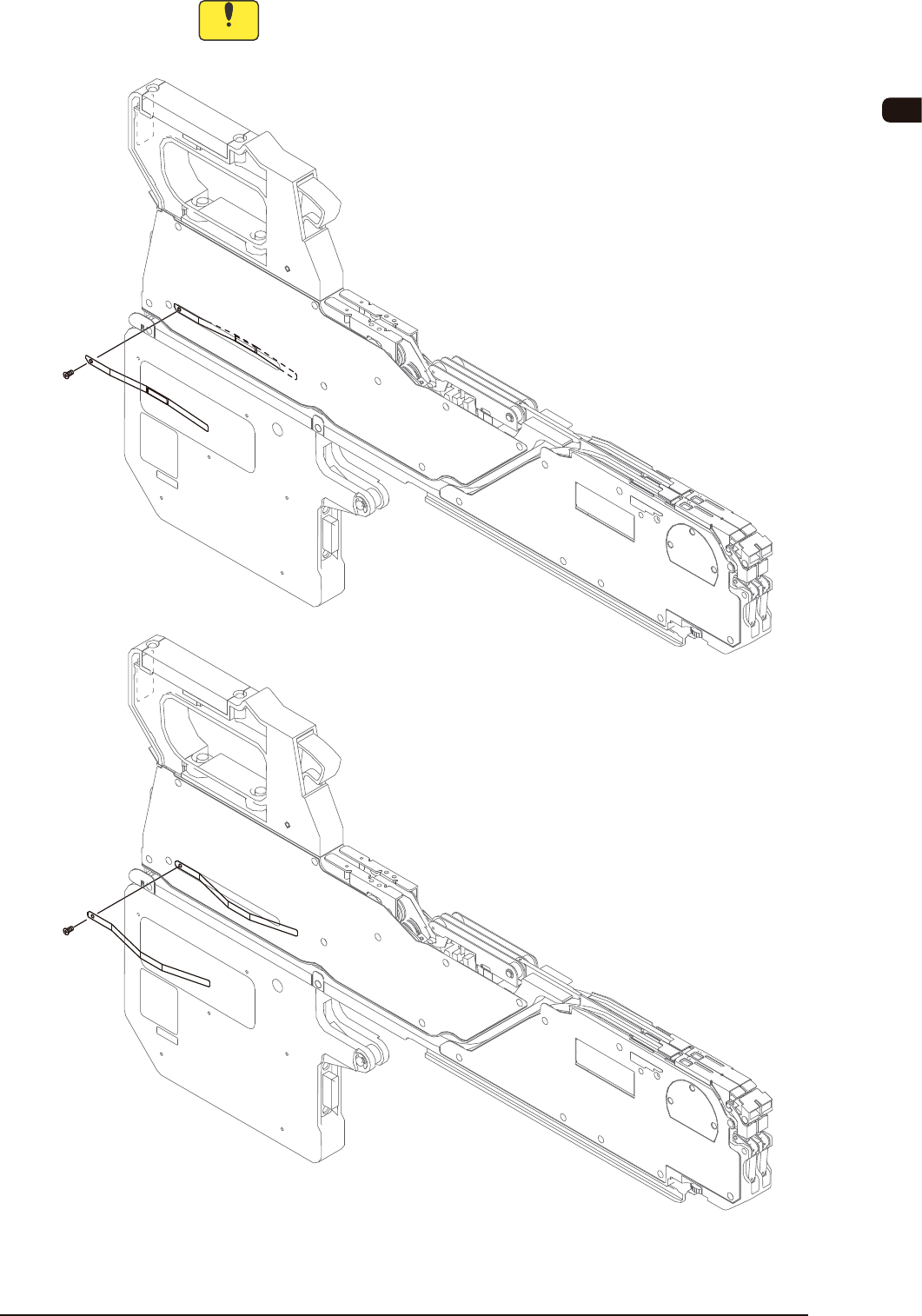

Notice
请参考 FB39，收纳时不要弄错正反面，不要使收纳磁铁板从机盖露出。
正:磁铁板收纳在机盖内。
误:磁铁板从机盖露出。
FB39
1009-002
