OM-1617 7. 维护保养 7-1 1 7.5 维护保养方法 7.5.1 链轮齿驱动齿轮部的润滑油涂刷方法 Procedure (1) 打开右侧面机盖。 拧下 7 处固定螺钉 ( 平顶埋头螺钉 )，打开右侧面机盖，露出右侧链 轮齿。 右侧链轮齿部附着如下透明树脂制的防尘盖。 右侧面机盖 固定螺钉 (平顶埋头螺钉) 7处 右侧链轮齿 防尘盖(透明) FG12 091 1-001
OM-1617
7-10
7. 维护保养
0911-001

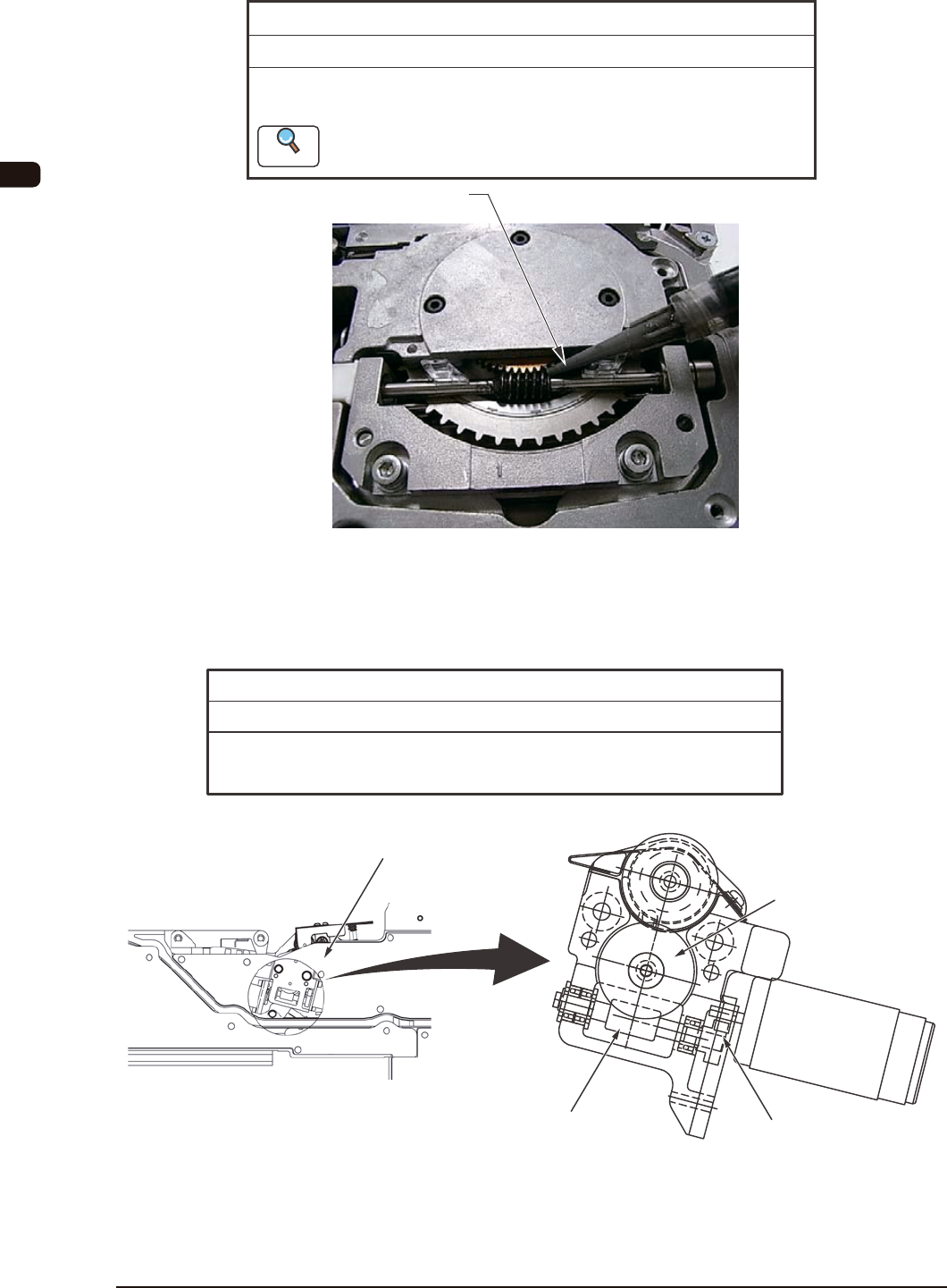

7.4.6 料带传送齿轮部
平齿车轮
每三个月 清扫、注油
请拆卸防尘盖，用棉纱、竹探针擦去垃圾、灰尘后，用注油治具涂刷
MOLYNOC GREASE AP1。
注油治具
详细内容请参照“7.5.1 链轮齿驱动齿轮部的润滑油涂刷方法”。
FG10
7.4.7 封口盖带上卷齿轮部
平齿车轮、蜗轮齿轮、蜗轮车轮(右侧、左侧)
每三个月 清扫、注油
请拆卸机盖，用棉纱、竹探针擦去垃圾、灰尘后，用注油治具涂刷
MOLYNOC GREASE AP1。
平齿车轮
蜗轮齿轮
图表示左侧，右侧也请进行作业。
蜗轮车轮
机盖
FG11
Reference
OM-1617
7. 维护保养
7-11
7.5 维护保养方法
7.5.1 链轮齿驱动齿轮部的润滑油涂刷方法
Procedure

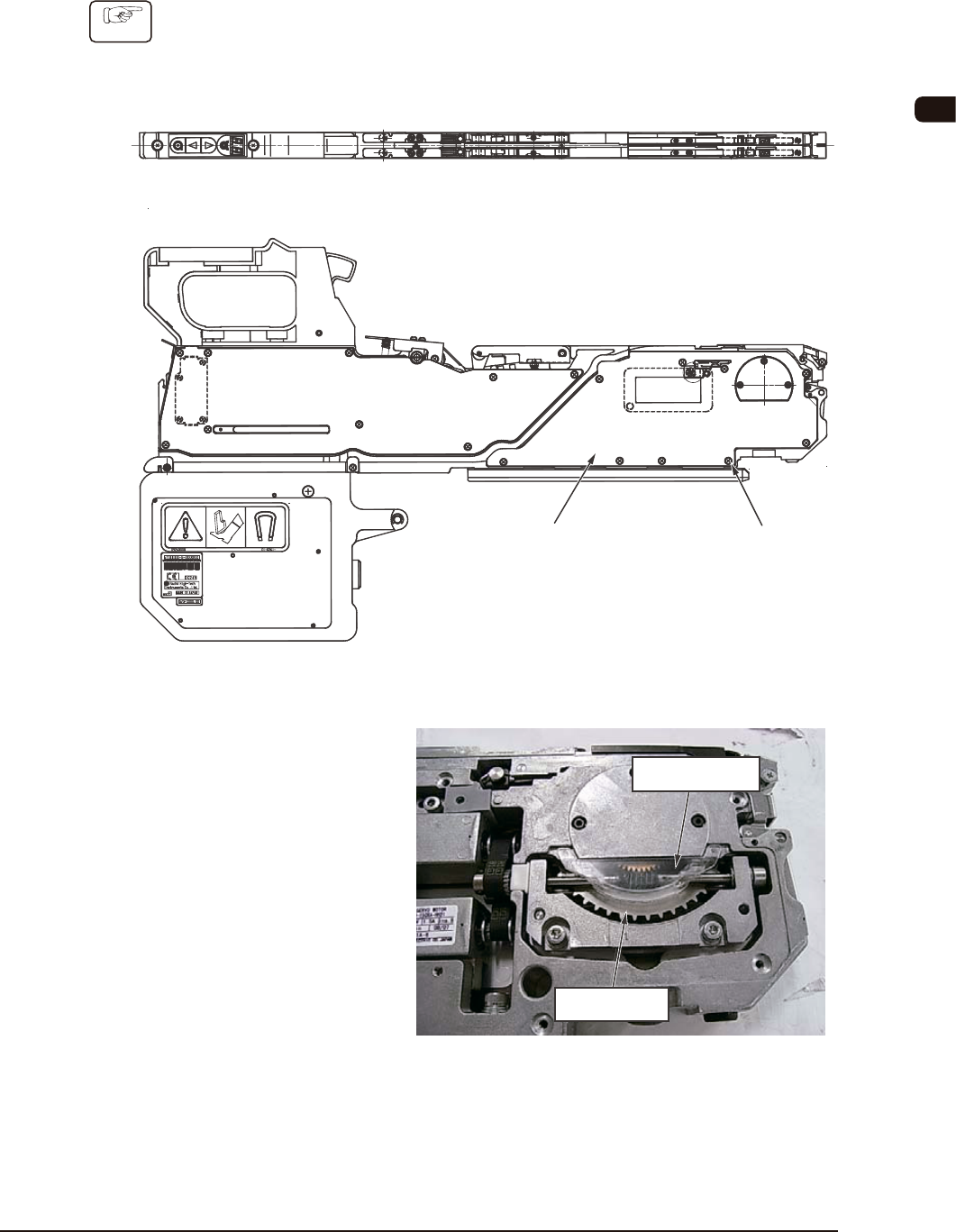

(1) 打开右侧面机盖。
拧下 7 处固定螺钉 ( 平顶埋头螺钉 )，打开右侧面机盖，露出右侧链
轮齿。
右侧链轮齿部附着如下透明树脂制的防尘盖。
右侧面机盖
固定螺钉
(平顶埋头螺钉)
7处
右侧链轮齿
防尘盖(透明)
FG12
0911-001
OM-1617
7-12
7. 维护保养

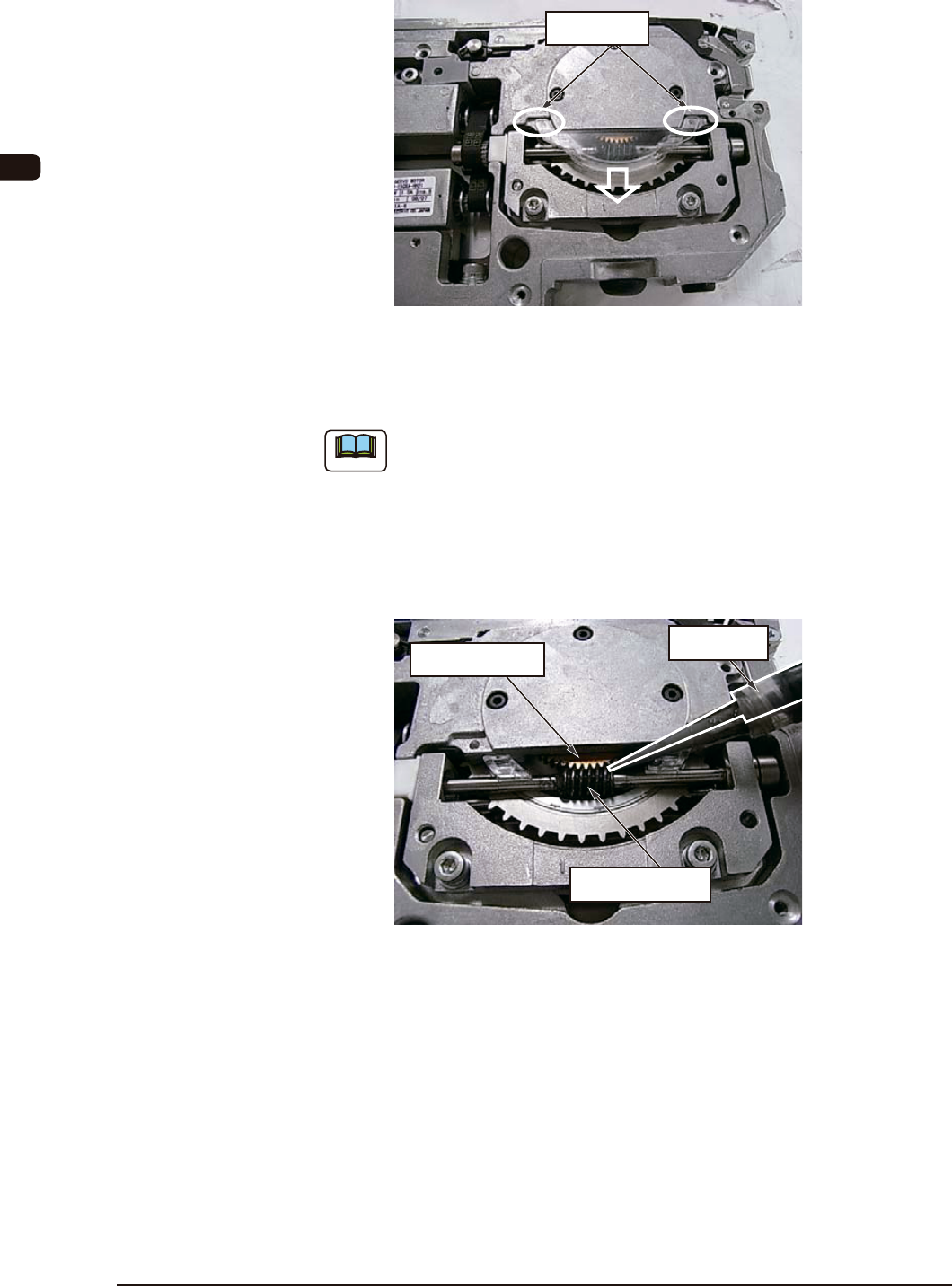

(2) 拆卸防尘盖。
拆卸防尘盖，露出右侧蜗轮齿轮。
防尘盖凸部
FG13
拆卸机盖时，卸下 2 处凸部 ( 上图白圈处 ) 后，向下策拽拉机盖。
Note
安装、拆卸防尘盖时，请注意使用，以免破坏机盖。
(3) 给右侧蜗轮齿轮、车轮注入润滑油。
使用注油治具，在右侧蜗轮齿轮、车轮直接涂刷润滑油。( 涂刷量为 0.2ml
左右 ( 治具 2 刻度量 ))
右侧蜗轮车轮
注油治具
右侧蜗轮齿轮
FG14
