OM-1617 2. 料带的安装及拆卸方法 2-35 使用 12mm 宽料带时的磁铁板安装 对准 12mm 宽料带专用的固定孔位置，固定磁铁板位于滑道中心。 磁铁板 滑道部 滑道中心位置 固定孔位置 固定螺钉 (平顶埋头螺钉) FB46 使用 16mm 宽料带时的磁铁板安装 对准 16mm 宽料带专用的固定孔位置，固定磁铁板位于滑道中心。 磁铁板 滑道部 固定孔位置 滑道中心位置 固定螺钉 (平顶埋头螺钉) FB47 Note 使用…
OM-1617
2-34
2. 料带的安装及拆卸方法
磁铁板的安装位置
•
磁铁板的外观
从收纳部取出的磁铁板如图 FB44 一样的外观。
固定孔
FB44
•
磁铁板的固定孔及设置场所
磁铁板及带式送料器有 2 处固定孔。
使用 12mm 料带和 16mm 料带时，使用的固定孔不同。
磁铁板
滑道部
使用12mm料带时
磁铁板
滑道部
使用16mm料带时
FB45
1009-001
OM-1617
2. 料带的安装及拆卸方法
2-35

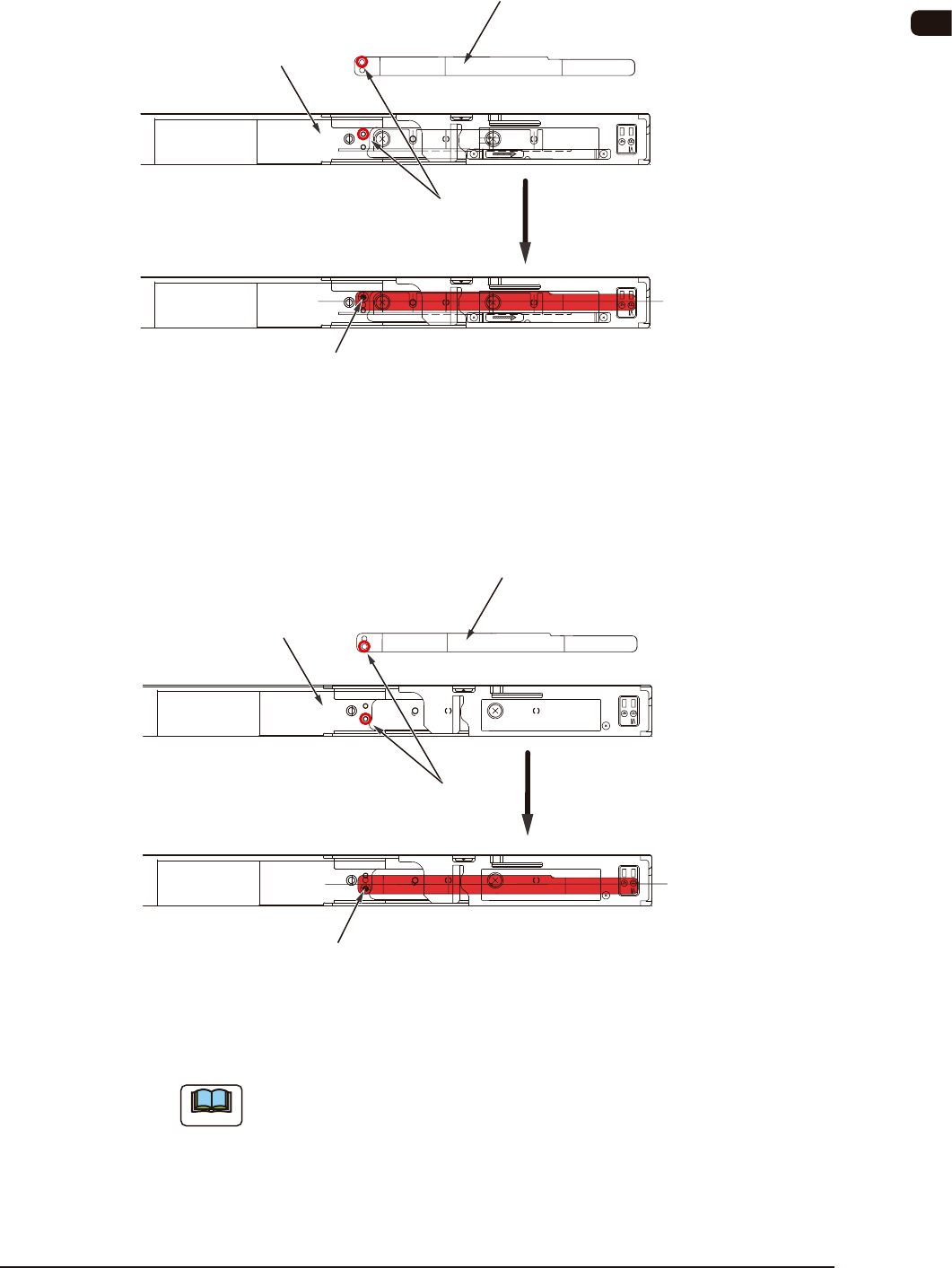

使用 12mm 宽料带时的磁铁板安装
对准 12mm 宽料带专用的固定孔位置，固定磁铁板位于滑道中心。
磁铁板
滑道部
滑道中心位置
固定孔位置
固定螺钉
(平顶埋头螺钉)
FB46
使用 16mm 宽料带时的磁铁板安装
对准 16mm 宽料带专用的固定孔位置，固定磁铁板位于滑道中心。
磁铁板
滑道部
固定孔位置
滑道中心位置
固定螺钉
(平顶埋头螺钉)
FB47
Note
使用磁铁板后，请从滑道部拆卸收纳到磁铁板收纳部。
如果拆卸状态下放置，就会导致磁铁板变形或丢失。
1009-001
OM-1617
2-36
2. 料带的安装及拆卸方法
1111-002

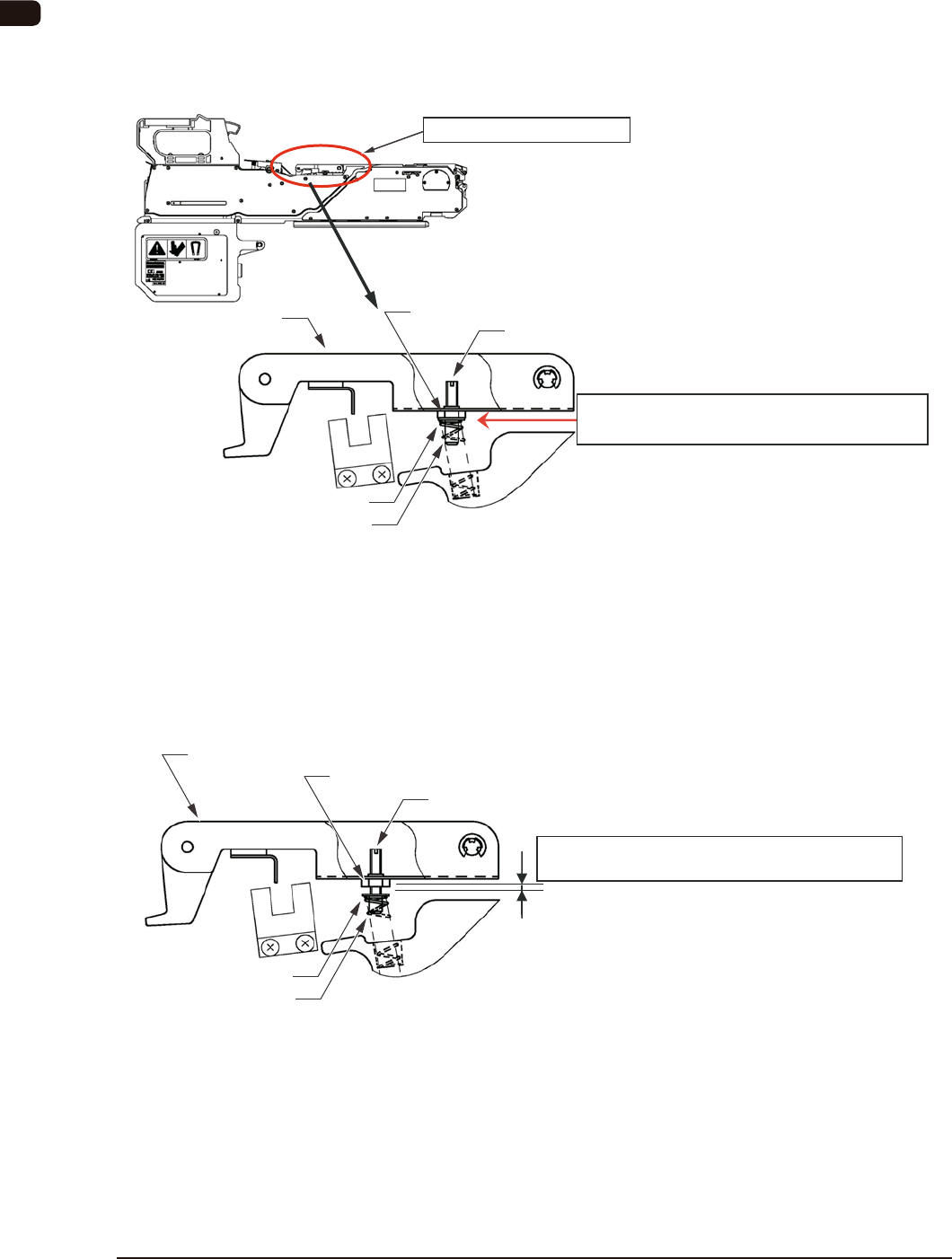

2.9 8mm 用封口盖带张紧力控制杆部弹簧的设定
•
适用机种 : GT-28080/28081/28082/28083
•
封口盖带张紧力控制杆部弹簧的标准设定值
关于弹簧的标准设定值，调整螺丝的凸缘部和六角螺母的间隙尺寸为
0mm。
张紧力控制杆部弹簧设定位置
标准设定位置:凸缘和六角螺母的间隙为0mm
封口盖带张紧力控制杆部
调整螺丝
凸缘
弹簧
张紧力控制杆
六角螺母
弹簧的标准设定位置 FB48
•
带式送料器动作中的封口盖带上卷异常 (E1 异常 ) 多发时的设定
根据
封口盖带的种类，弹簧设定标准的时候有不能正常上卷、卷入到
抑制器的剥离间隙部的情况。
多发这种异常时，如下图所示变更张紧力控制杆部弹簧的设定。
张紧力控制杆部弹簧设定位置
变更位置:凸缘和六角螺母的间隙为1.7mm
调整螺丝
凸缘
弹簧
张紧力控制杆
六角螺母
弹簧的变更位置 FB48-1
