OM-1617
2. 料带的安装及拆卸方法
2-23
(3) 拧松固定螺钉 ( 六角螺栓 )，移动料带引导槽 ASSY。
料带引导槽ASSY
固定螺钉
(六角螺栓)
SECT A-A
FB30
Note
(a) 请将料带引导槽和辅助抑制器安装在带式送料器的各收纳部，以免丢
失。
(b) 使用GT-12162、GD-12162的 12mm宽、GT-24322、GD-24322的24mm 宽、
GT-44562、GD-44562 的 44mm 宽料带时，用相反步骤还原。
此时，请将料带引导槽的固定螺钉拧紧扭矩设为
0.59N
･
cm(6.0kgf
･
cm)±10%。

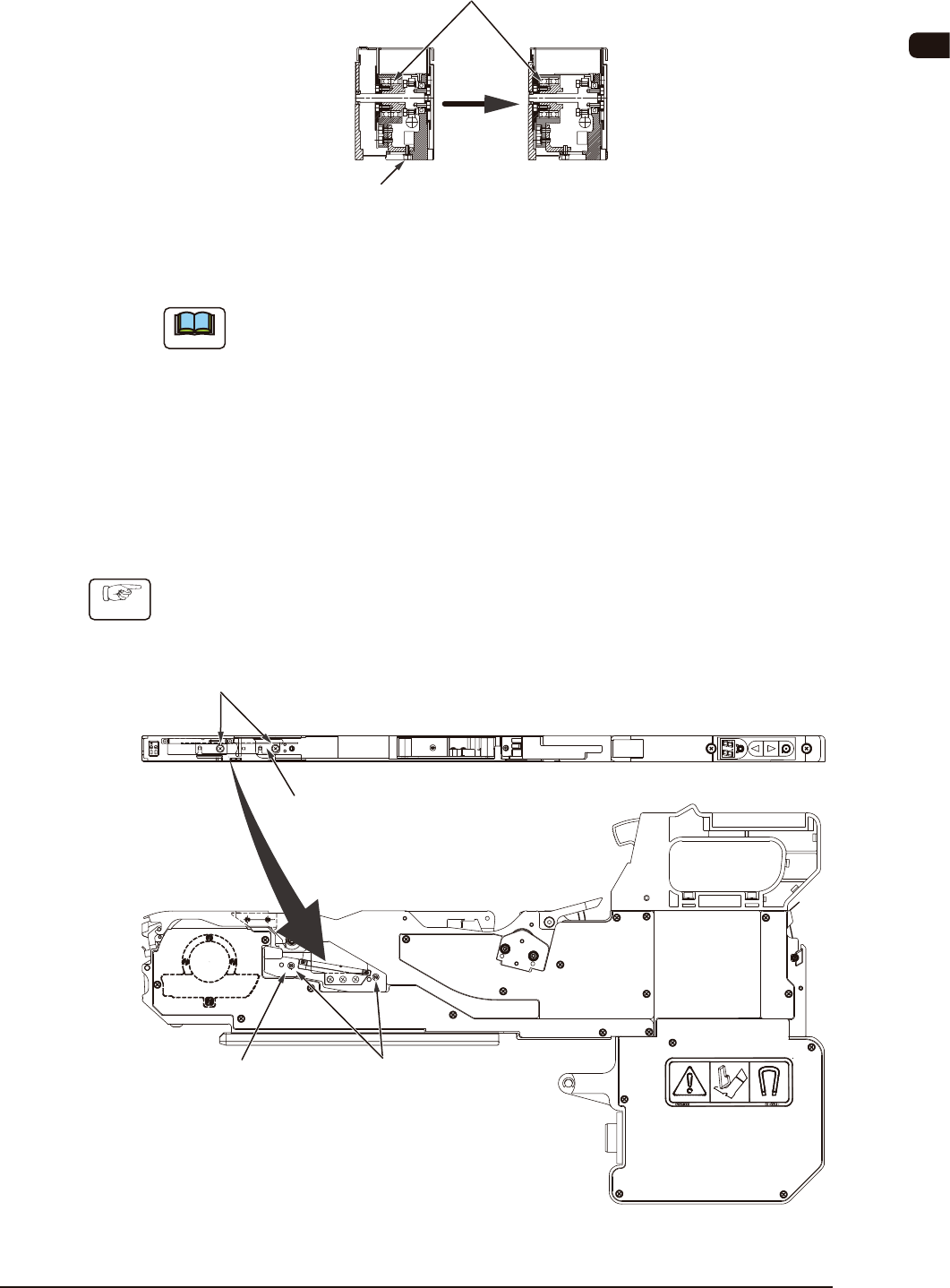

2.5.3 发生料带单边掉落时的料带引导槽的安装方法
•
使用 12mm 宽、16mm 宽料带时
Procedure
(1) 拧下固定螺钉 ( 平顶埋头螺钉 )，安装到辅助抑制器收纳部。
辅助抑制器收纳部
收纳
料带引导槽
固定螺钉
(平顶埋头螺钉)
固定螺钉
(平顶埋头螺钉)
FB31
1009-002
OM-1617
2-24
2. 料带的安装及拆卸方法

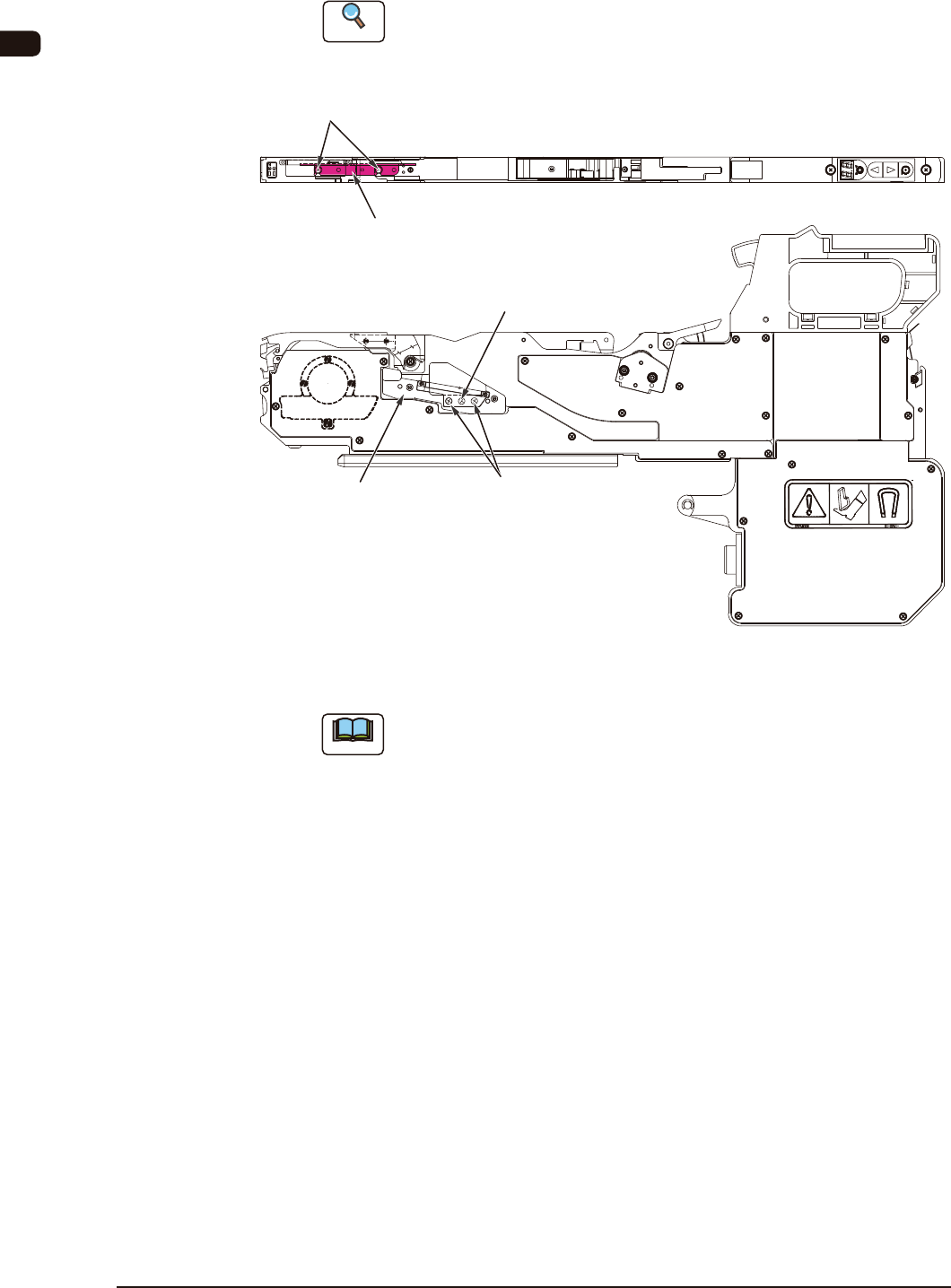

(2) 拆卸安装在辅助抑制器收纳部的固定螺钉 ( 圆头螺钉 )，安装料带引导
槽，对准压纹凹槽宽度调整料带引导槽。
Reference
关于料带引导槽的安装方法，请参照
“
2.5料带引导槽和辅助抑制器
”
。
固定螺钉
(圆头螺钉)
平顶埋头螺钉
Note
辅助抑制器收纳部
固定螺钉
(圆头螺钉)
料带引导槽
FB32
Note
请不要拆卸料带引导槽固定用圆头螺钉之间的金属板固定用平顶埋头
螺钉。
1009-002
OM-1617
2. 料带的安装及拆卸方法
2-25
•

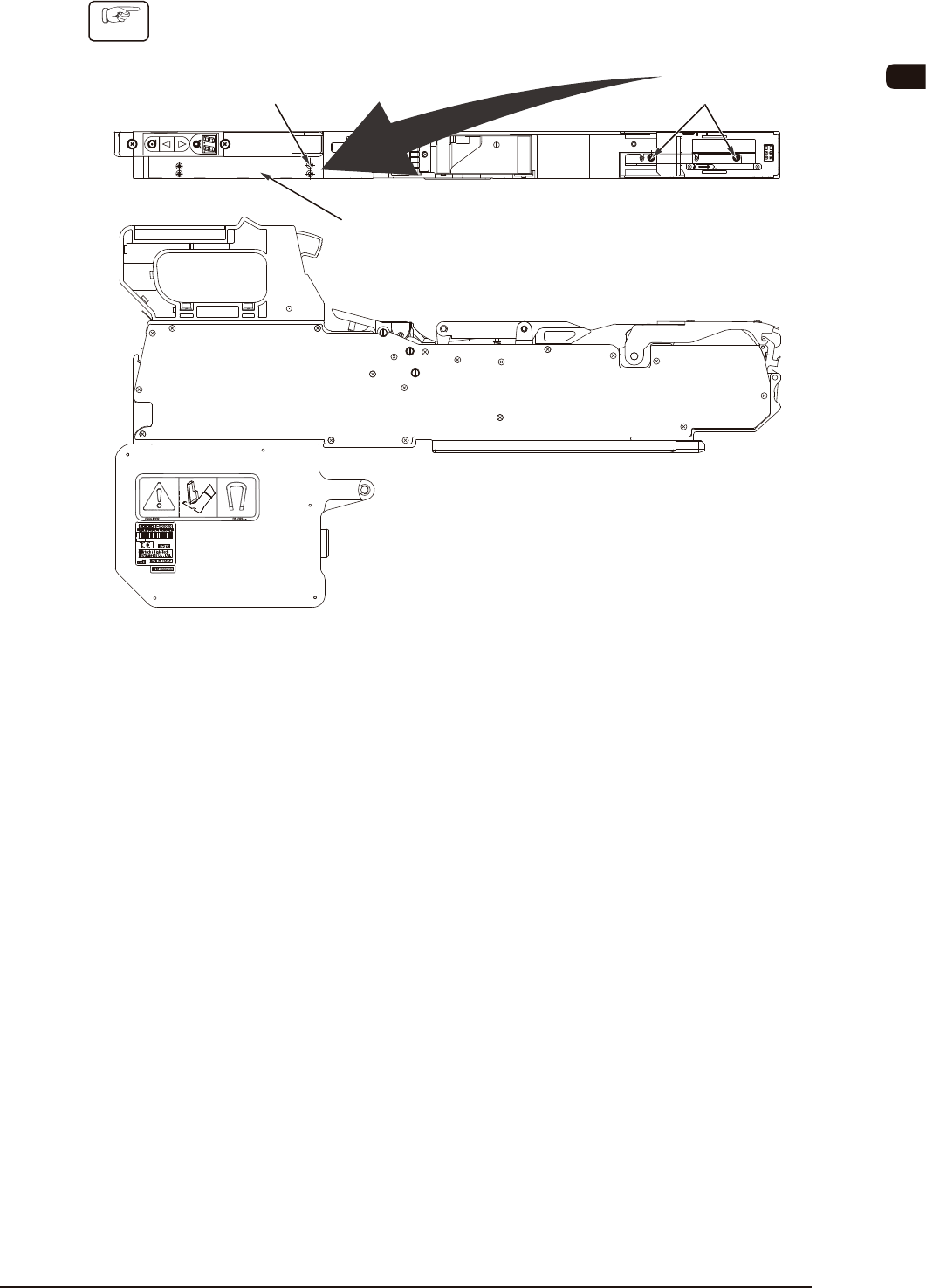

使用 24mm 宽料带时
Procedure
(1) 拆卸固定螺钉 ( 平顶埋头螺钉 )，安装到固定螺钉收纳部。
固定螺钉
(平顶埋头螺钉)
固定螺钉
(平顶埋头螺钉)
收纳
固定螺钉收纳部
FB33
