OM-1617 4. 操作台 4-7 4.2.8 连续传送操作 连续反复操作最小间距传送动作。 Procedure (1) 按下 按钮，选择通道。 ( 仅限 8mm 宽双带送料器 ) (2) 在封口盖带无松弛状态 ( 封口盖带张紧力检出传感器 ON 状态 ) 下，按 下 按钮，在此状态下，按下 按钮。 同时按下 按钮、 按钮时，持续连续传送。 (3) 松开任意按钮。 在该时点，不进行最小间距传…
OM-1617
4-6
4. 操作台

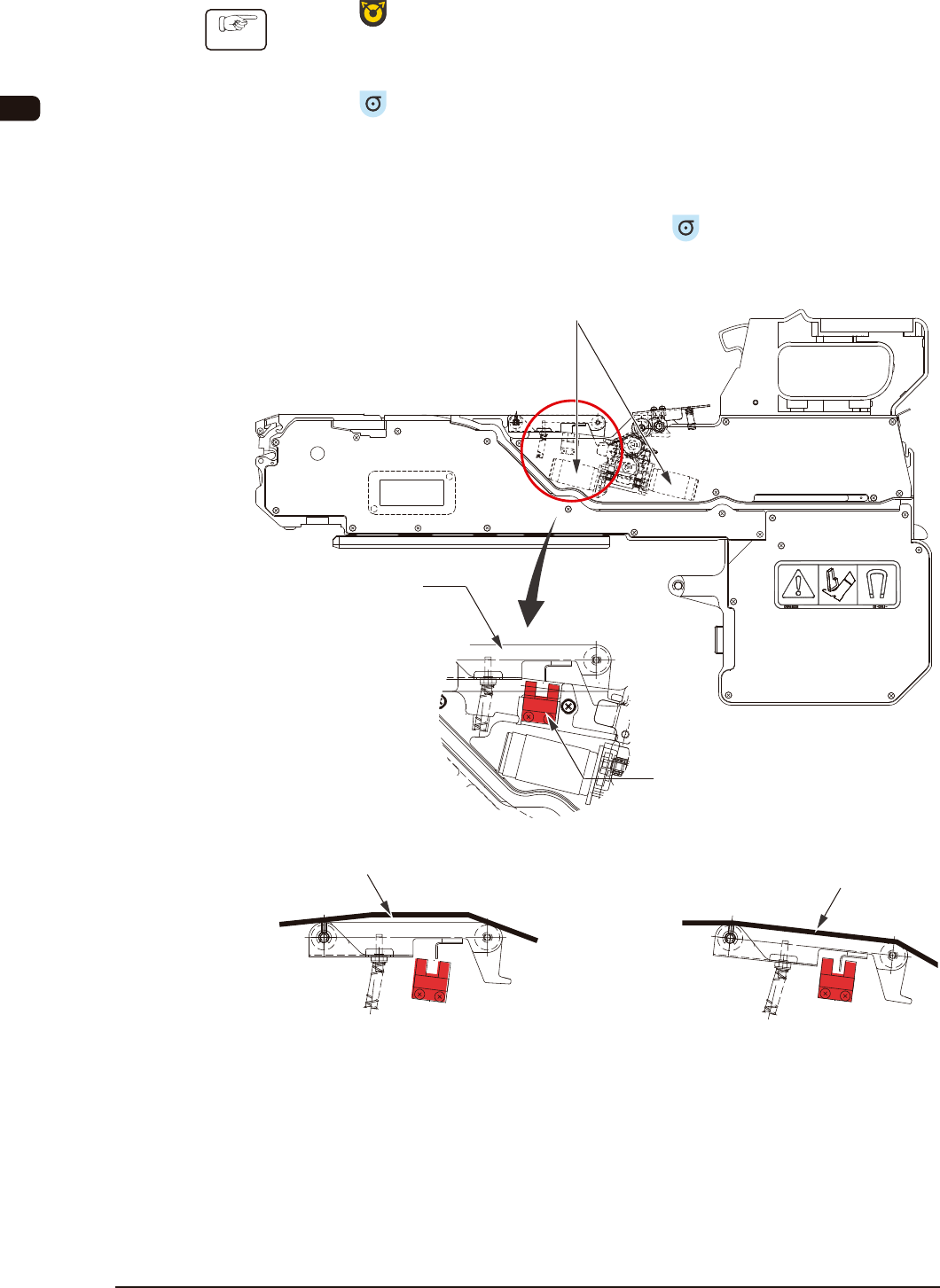

4.2.7 封口盖带的上卷操作
Procedure
(1) 按下 按钮，选择通道。
( 仅限 8mm 宽双带送料器 )
(2) 按下
按钮。
封口盖带上卷马达只在按住按钮时进行动作。
但是，封口盖带上卷部的封口盖带张紧力检出传感器起作用时，马达
自动停止。
另外，即使在传感器处于 ON 状态时按下
按钮，封口盖带上卷马达
也不进行动作。
封口盖带张紧力检出传感器
封口盖带
张紧力控制杆
封口盖带上卷马达
封口盖带
封口盖带
封口盖带松弛状态时
(张紧力检出传感器OFF状态)
封口盖带无松弛状态时
(张紧力检出传感器ON状态)
FD2
0911-001
OM-1617
4. 操作台
4-7
4.2.8 连续传送操作
连续反复操作最小间距传送动作。
Procedure
(1) 按下 按钮，选择通道。
( 仅限 8mm 宽双带送料器 )
(2) 在封口盖带无松弛状态 ( 封口盖带张紧力检出传感器 ON 状态 ) 下，按
下
按钮，在此状态下，按下 按钮。
同时按下
按钮、 按钮时，持续连续传送。
(3) 松开任意按钮。
在该时点，不进行最小间距传送而结束。
Note
按下 按钮时，在封口盖带松弛状态 ( 封口盖带张紧力检出传感器 OFF
状态 ) 下，优先进行封口盖带的上卷动作。
4.2.9 料带传送减速设定的解除
元件数据库中设定料带传送速度的减速时，相应通道的点显示 闪烁，处
于不能进行传送间距设定操作的状态。
要返回到通常状态，需要解除传送减速设定。
Procedure
(1)
按下
按钮，选择通道。
( 仅限 8mm 宽双带送料器 )
(2) 按下
按钮，在 2 秒钟内按下 按钮，将同时按下的状态持续 2 秒钟。
确认已持续了 2秒钟的操作后，点显示
的闪烁变为亮灯，传送间
距设定操作变为可能。
0911-001
OM-1617
4-8
4. 操作台

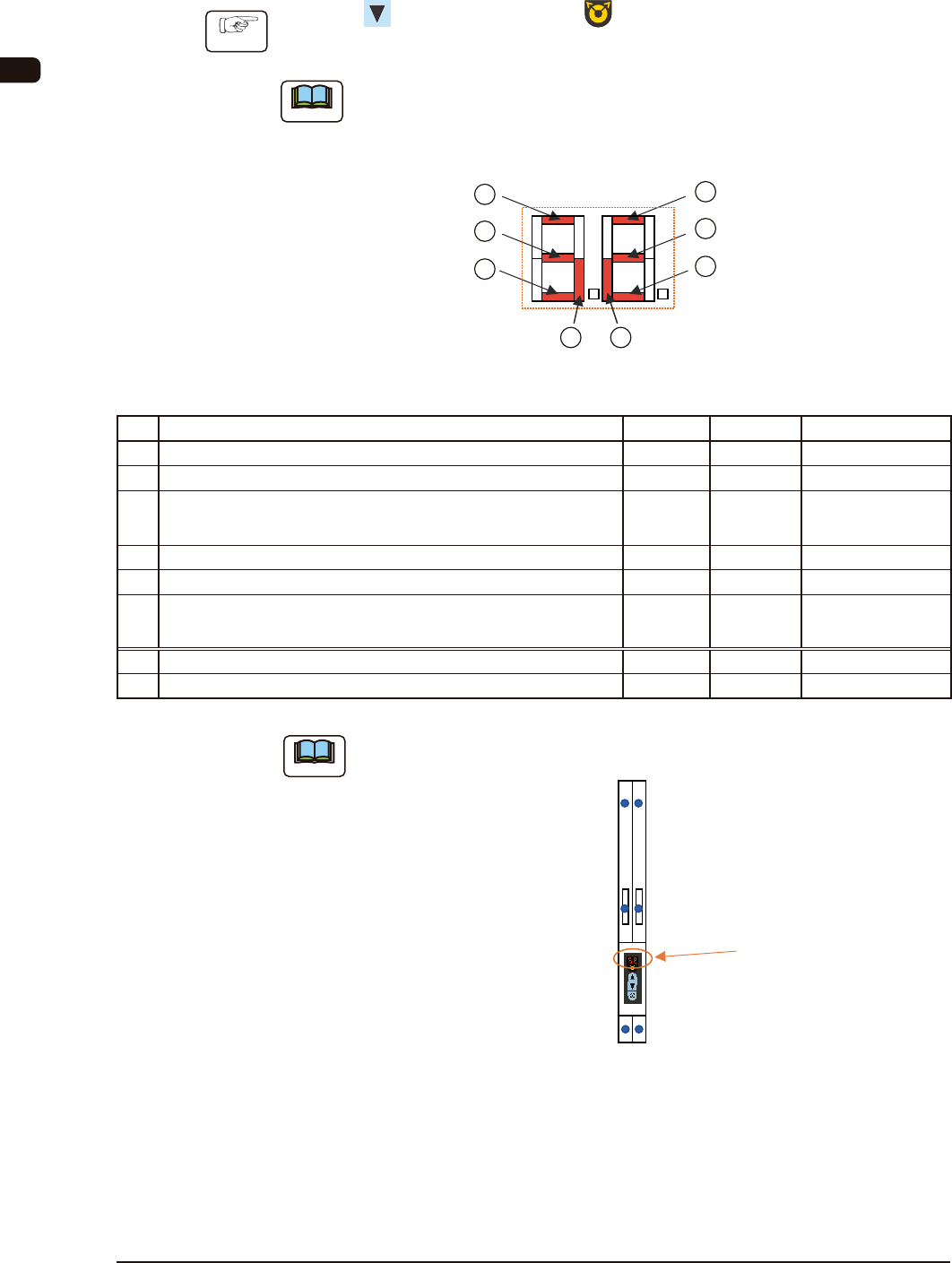

4.2.10 传感器等的 I/O 状态显示
作为装备在送料器的传感器动作状态显示灯，代用 7 段显示的功能。
Procedure
(1) 按下 按钮，在 2 秒钟内按下 按钮，将同时按下的状态持续 2 秒钟。
确认已持续了 2秒钟的操作后，切换到 I/O 状态显示模式。
Note
结束本模式时，通过进行送料器的电源切断或本模式切换操作 ( 上记操作 )，
返回到通常显示模式。
7 段显示部的各段和 I/O( 传感器、信号 ) 的对应如下 :
7段显示部
」
1
7 8
2
3
4
5
6
FD3
No. 传感器 / 信号名 亮灯 状态 备 注
① 通道 1 连接处检出传感器 ON(Low) 通光 仅限 GD 类型
② 通道 1 封口盖带上卷张紧力检出传感器 ON(Low) 遮光
③ 通道 1 链轮齿原点检出传感器 ON(Low) 磁极
检出
仅限 GD-
28081,28083
④ 通道 2 连接处检出传感器 ON(Low) 通光 仅限 GD 类型
⑤ 通道 2 封口盖带上卷张紧力检出传感器 ON(Low) 遮光
⑥ 通道 2 链轮齿原点检出传感器 ON(Low) 磁极
检出
仅限 GD-
28081,28083
⑦ 连接确认信号 ( 向贴装机主机的输入信号 ) ON(Low)
⑧ READY 信号 ( 向贴装机主机的输出信号 ) ON(Low)
TD1
Note
显示部 7 段布局分配成为送料器实际机器的传感器排列图像。
通道2封口盖带上卷张紧力
检出传感器
通道1封口盖带上卷张紧力
检出传感器
通道2链轮齿
原点检出
通道1链轮齿
原点检出
7段显示部
通道2连接处检出
通道1连接处检出
FD4
